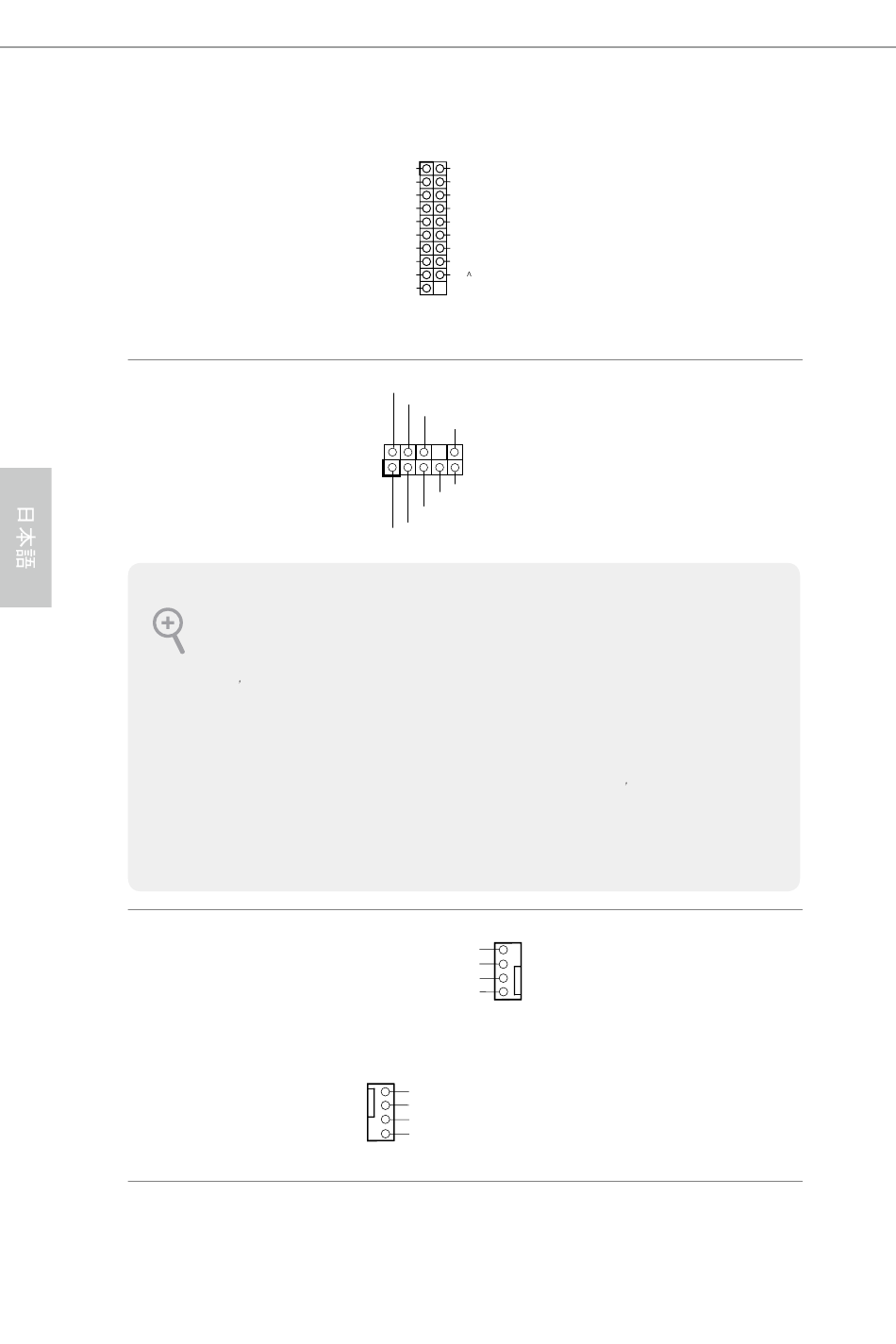

USB 3.0 ヘッダー
（19 ピン USB3_5_6）
（p.1、 No. 11 参照）
フロントパネルオーディオ
ヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 37 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく
機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要
です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュ
アルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ
ヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」 タブで、
「録音音量」 を調整してく ださい。
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、 No. 19 参照）
（4 ピン CHA_FAN2）
（p.1、 No. 30 参照）
（4 ピン CHA_FAN3）
（p.1、 No. 39 参照）
162
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX- bus
V Vbus
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
I/O パネルの 4 つの USB
3.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーが装備されてい
ます。 各 USB 3.0 ヘッダー
は、 2 つのポートをサポー
トできます。
このヘッダーは、 フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
ファンケーブルはファン
コネクターに接続し、 黒線
とアースピンを合わせて
く ださい。
