1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

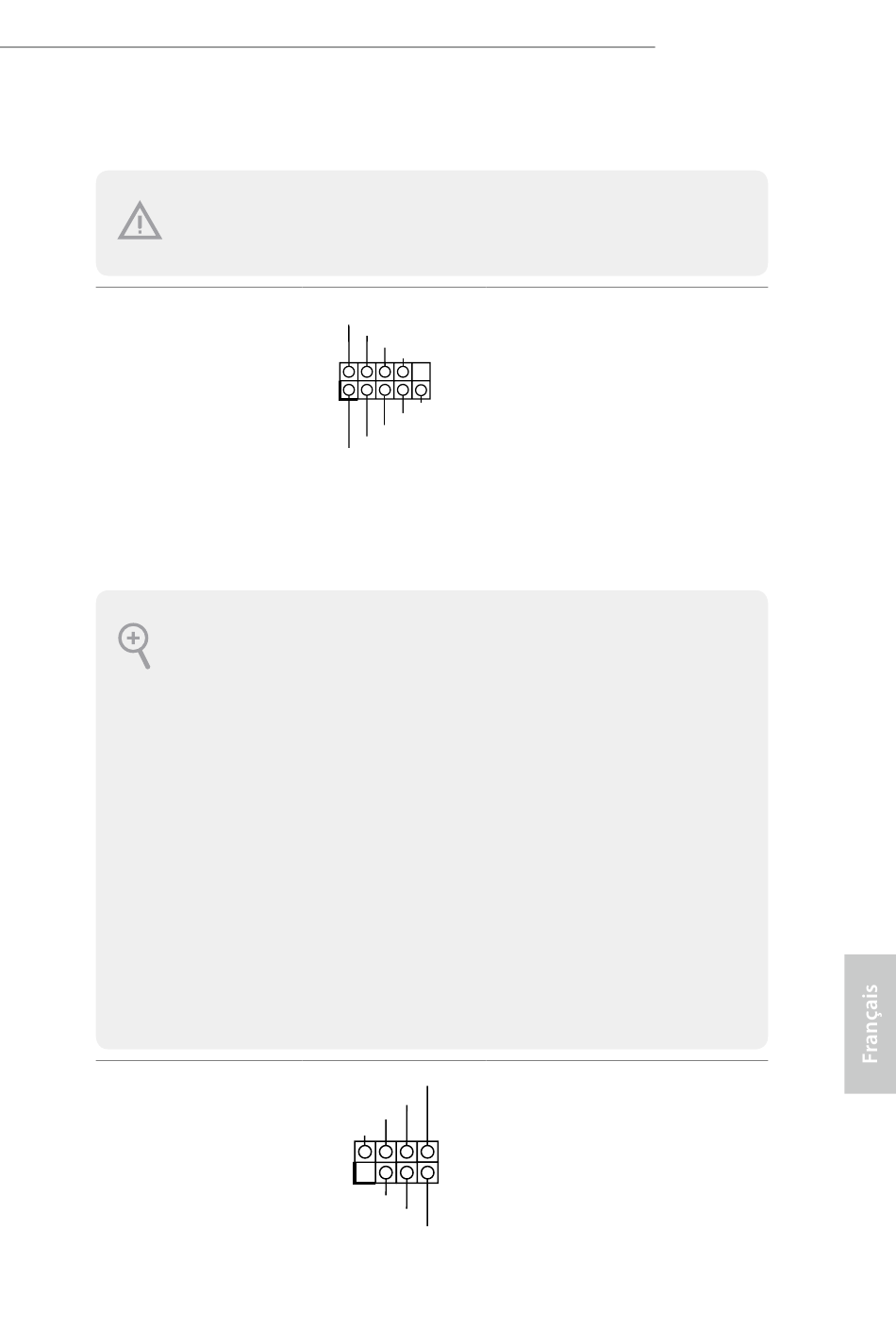

Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 28)
PWRBTN (bouton d'alimentation):
pour brancher le bouton d' a limentation du panneau frontal du châssis. Vous pouvez configurer
la façon dont votre système doit s' a rrêter à l' a ide du bouton de mise en marche.
RESET (bouton de réinitiélisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bou-
ton de réinitialisation pour redémarrer l' o rdinateur en cas de plantage ou de dysfonctionnement
au démarrage.
PLED (LED d'alimentation du système) :
pour brancher le témoin d' é tat de l' a limentation du panneau frontal du châssis. Le LED est al-
lumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille
S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur) :
pour brancher le témoin LED d' a ctivité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisa-
tion, LED d' a limentation, LED d' a ctivité du disque dur, haut-parleur etc. Lorsque vous reliez
le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire
correspondre les fils et les broches.
Prise DEL d'alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 34)
Branchez le bouton de mise
PLED+
PLED-
PWRBTN#
en marche, le bouton de
GND
réinitialisation et le témoin
1
d' é tat du système présents sur
GND
RESET#
le châssis sur cette embase en
GND
HDLED-
respectant la configuration
HDLED+
des broches illustrée ci-
dessous. Repérez les broches
positive et négative avant de
brancher les câbles.
SPEAKER
Veuillez brancher la DEL
DUMMY
DUMMY
d'alimentation du châssis et le
+5V
haut-parleur du châssis sur ce
connecteur.
1
PLED+
PLED+
PLED-
Z170M OC Formula
