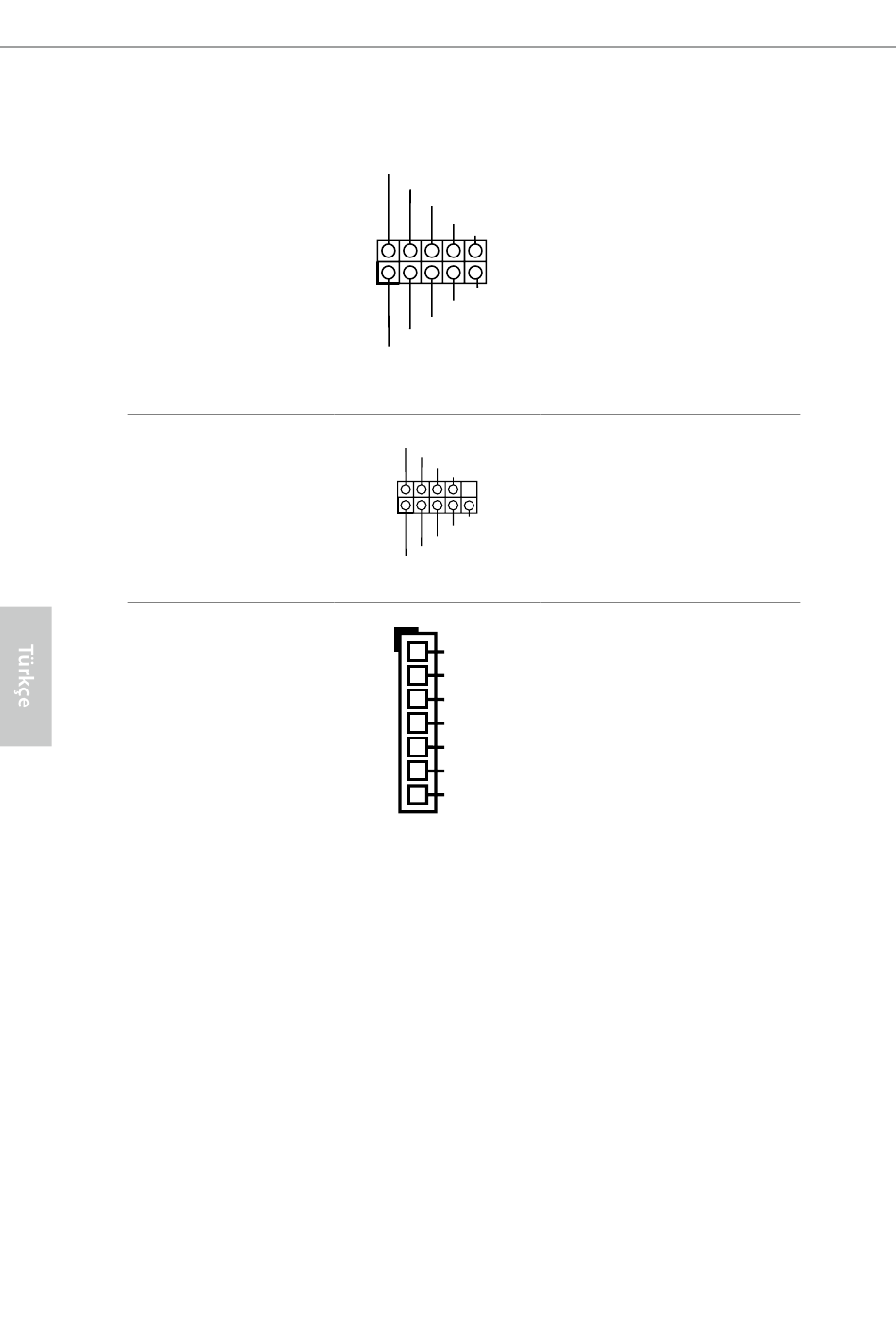

Thunderbolt 3 AIC
Bağlayıcısı
(10-pin TBT2)
(bkz. sf.1, No. 35)
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 31)
TM
V-Probe
(7-pin VOL_
CON1)
(bkz. sf.1, No. 4)
134
DUMMY
I2C_DATA
I2C_CLOCK
IRQ
GND
1
GND
SLP_S4#
SLP_S3#
PLUG_EVENT
FRC_PWR
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
1.0V PCH
VCCSA
VCCM
CPU GT
VCCIO
VCORE
GND
Lütfen GPIO kablosu aracılığıyla
bu bağlayıcıya bir Thunderbolt
eklenti kartı (AIC) bağlayın.
* Lütfen Thunderbolt™ AIC kartını
PCIE2 yuvasına (varsayılan yuva)
takın.
* Bu ana kartta yalnızca
bir Thunderbolt AIC Kartı
desteklenir.
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
Kullanıcılar, karttaki
bileşenlerin voltajını ölçe-
bilir.
PIN1:
1,0V PCH:
PCH Voltajı
PIN2:
VCCSA:
İşlemci sistem aracısı
voltajı
PIN3:
VCCM:
DRAM Voltajı
:
PIN4
İşlemci GT:
İŞLEMCİ GRAFİK
GERİLİMİ
PIN5
:
VCCIO
İşlemci G/Ç
:
voltajı
