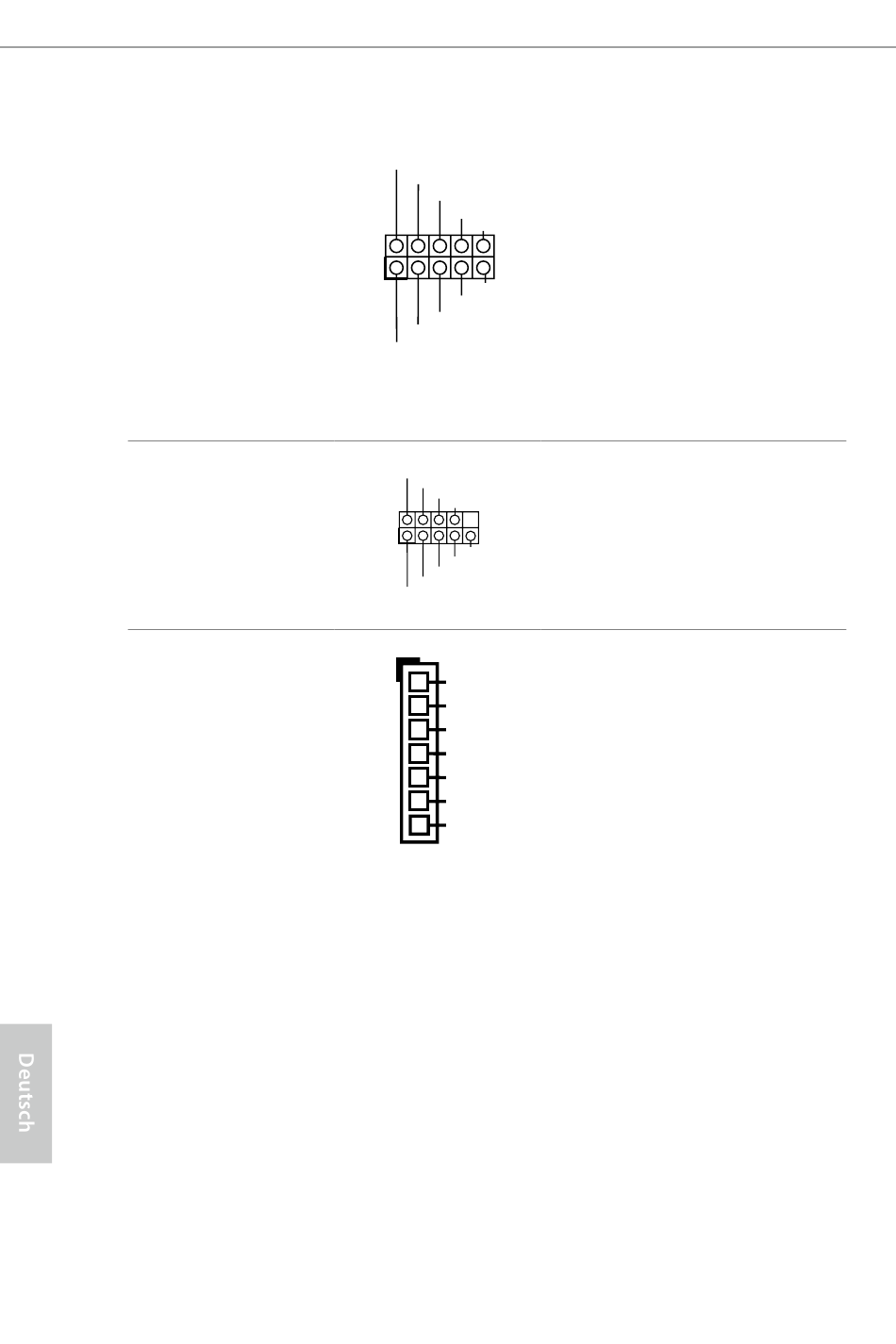

Thunderbolt 3
Erweiterungskarten
anschluss
(10-polig, TBT2)
(siehe S. 1, Nr. 35)
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 31)
TM
V-Probe
(7-polig, VOL_
CON1)
(siehe S. 1, Nr. 4)
44
DUMMY
I2C_DATA
I2C_CLOCK
IRQ
GND
1
GND
SLP_S4#
SLP_S3#
PLUG_EVENT
FRC_PWR
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
1.0V PCH
VCCSA
VCCM
CPU GT
VCCIO
VCORE
GND
Bitte verbinden Sie eine
Thunderbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
*Bitte installieren Sie die
Thunderbolt™-AIC-Karte am
PCIE2 (Standardsteckplatz).
*Es wird nur eine
Thunderbolt-AIC-Karte an
diesem Motherboard unterstützt.
Diese COM1-Stiftleiste
unterstützt ein Modul für
serielle Ports.
Benutzer können
Spannung integrierter
Komponenten messen.
Kontakt 1:
1,0-V-PCH:
PCH-Spannung
Kontakt 2:
VCCSA:
CPU-Systemagent-
Spannung
Kontakt 3:
VCCM:
DRAM-Spannung
Kontakt 4
:
CPU-GT:
CPU-
GRAFIKKARTENSPANNUNG
Kontakt 5
:
VCCIO
CPU-IO-Spannung
:
