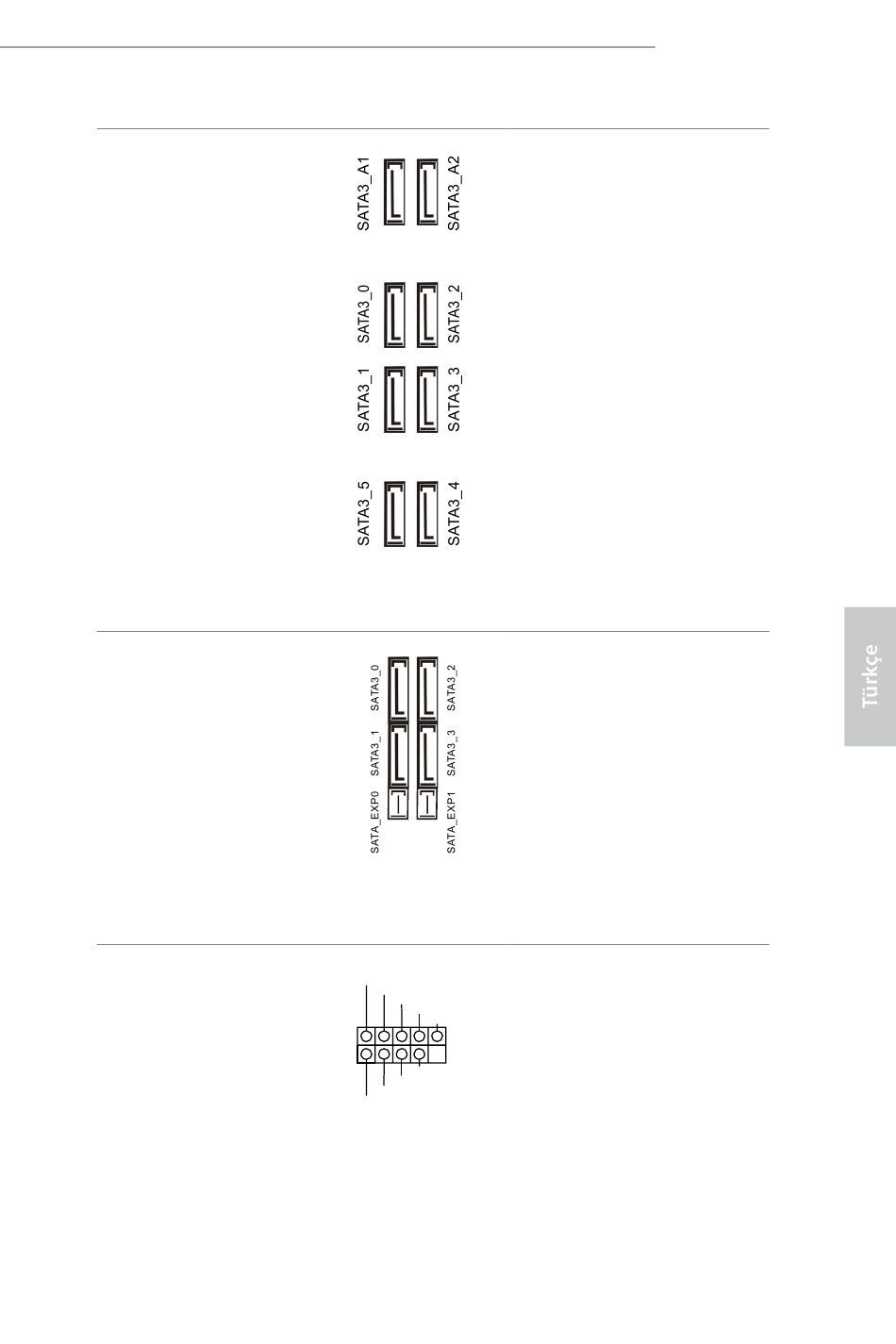

Seri ATA3 Bağlayıcıları
(SATA3_0
bkz. sf.1, No. 20)
(SATA3_1:
bkz. sf.1, No. 22)
(SATA3_2:
bkz. sf.1, No. 21)
(SATA3_3:
bkz. sf.1, No. 23)
(SATA3_4:
bkz. sf.1, No. 27)
(SATA3_5:
bkz. sf.1, No. 26)
(SATA3_A1
bkz. sf.1, No. 18)
(SATA3_A2
bkz. sf.1, No. 17)
Seri ATA Express
Bağlayıcıları
(SATA_EXP_0:
bkz. sf.1, No. 24)
(SATA_EXP_1:
bkz. sf.1, No. 25)
USB 2.0 Bağlantıları
(9 pimli USB3_4)
(bkz. sf.1, No. 33)
(9 pimli USB5_6)
(bkz. sf.1, No. 32)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Z170M OC Formula
Bu sekiz SATA3
bağlayıcısı, veri aktarım
hızı 6,0 Gb/sn'ye kadar
olan dahili depolama
aygıtları için tasarlanmış
SATA veri kablolarını
destekler. SATA3_0,
SATA3_1, SATA_EXP0
ile paylaşılır. SATA3_2,
SATA3_3, SATA_EXP1
ile paylaşılır. Başlatma
süresini en aza indirmek
amacıyla, çalıştırılabilir
aygıtlarınız için Intel® Z170
SATA bağlantı noktalarını
(SATA3_0) kullanın.
Lütfen bu bağlayıcılara
ya SATA ya da PCIe
depolama aygıtlarını
bağlayın.
*Üst SATA Express
Bağlayıcı (SATA_EXP0),
SATA3_0, SATA3_1
ve Ultra M.2 Yuvasıyla
(M2_1) paylaşılır.
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
2.0 bağlantı noktasının
yanı sıra, iki adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
