1.4 Колодки и разъемы, расположенные на
материнской плате
Расположенные на материнской плате колодки и разъемы перемычками НЕ являются.
НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка
колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое
повреждение материнской платы.

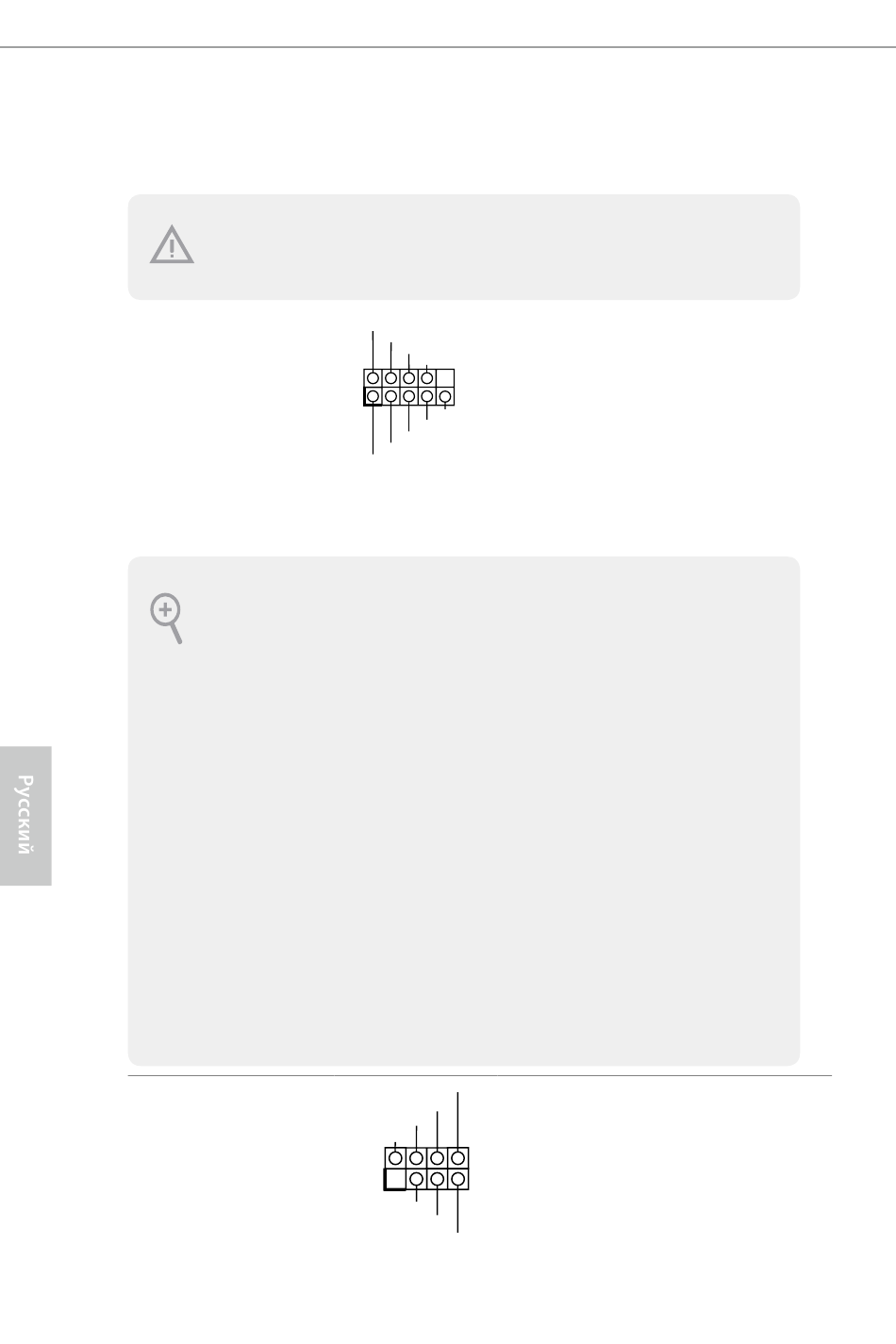

Колодка системной
панели
(9-контактная, PANEL1)
(См. стр. 1, № 28)
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он
завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится
в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на
передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет
считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель
включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор
питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При
подключении передней панели к этой колодке правильно подключайте провода к
контактам.
Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная,
SPK_PLED1)
(См. стр. 1, № 34)
100
Подключите расположенные на
PLED+
PLED-
корпусе выключатель питания,
PWRBTN#
GND
кнопку перезагрузки и индикатор
1 состояния системы к этой колодке
GND
RESET#
в соответствии с распределением
GND
HDLED-
контактов, приведенным ниже.
HDLED+
Перед подключением кабелей
определите положительный и
отрицательный контакты.
SPEAKER
Предназначена для подключения
DUMMY
светодиодного индикатора
DUMMY
+5V
питания и динамика корпуса.
1
PLED+
PLED+
PLED-
