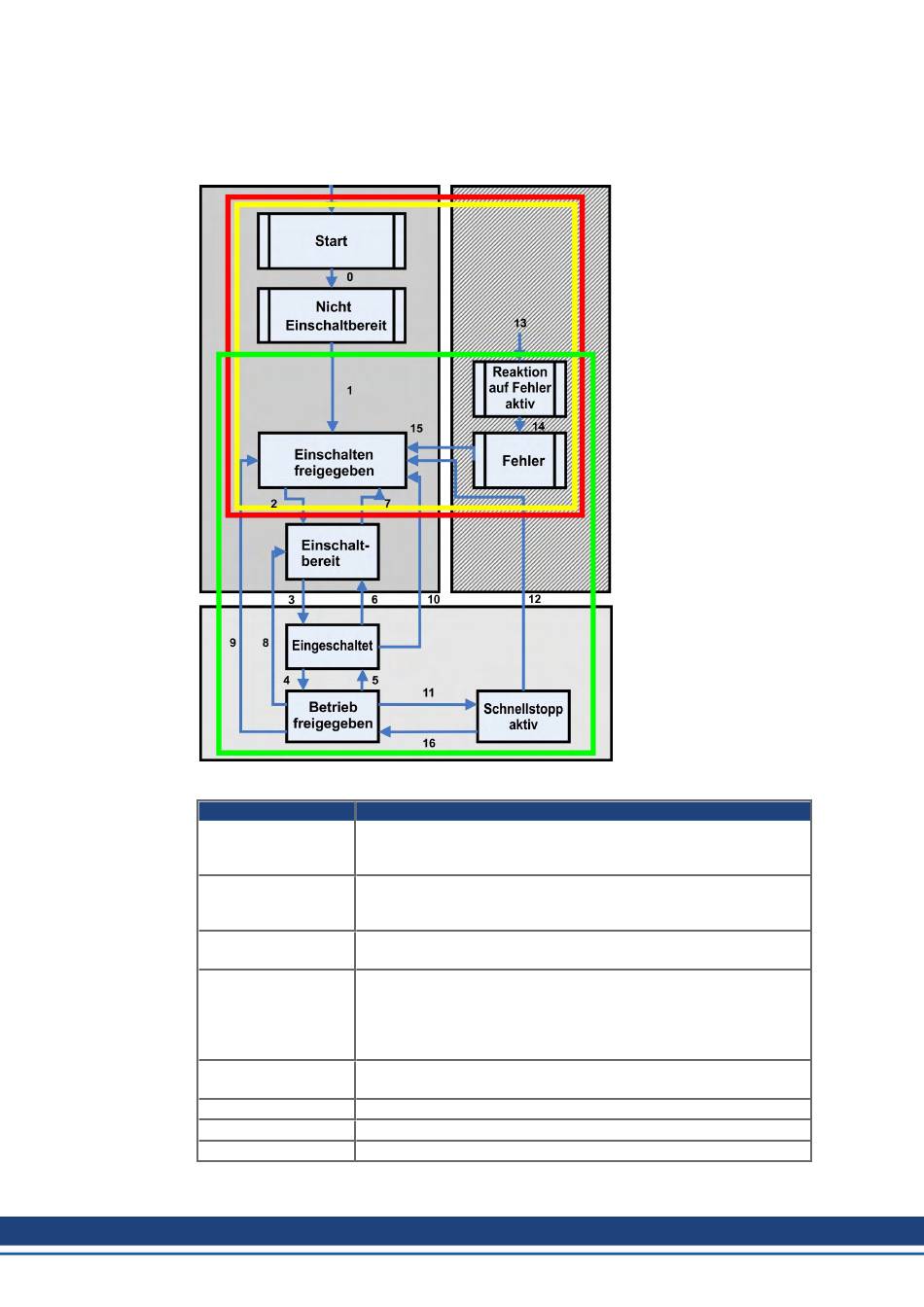

4.4 CANopen over EtherCAT (CoE) Zustandsmaschine

Die Zustandsmaschine für Steuerwort (Control Word) und Statuswort (Status Word) entspricht der
CANopen Zustandsmaschine gemäß DS402. Steuerwort und Statuswort findet sich in jedem fes-
ten PDO-Mapping wieder (siehe auch Kapitel 'Feste PDO-Mappings' (➜ # 21).
4.4.1 Beschreibung der Zustände
Zustand
Not Ready to Switch On Der Servoverstärker ist nicht einschaltbereit, es wird keine Betriebs-
Switch On Disable
Ready to Switch On
Switched On
Operation Enable
Quick Stop Active
Fault Reaction Active
Fault
18 Kollmorgen | kdn.kollmorgen.com | Dezember 2019
Beschreibung
bereitschaft (BTB) vom Regler gemeldet. Der Servoverstärker befindet
sich noch in der Bootphase oder in einem Fehlerzustand .
Im Status 'Switch On Disable' kann der Verstärker nicht durch die
EtherCAT-Schnittstelle enabled werden, z.B. weil kein Leistung zuge-
schaltet ist.
Im Status 'Ready to Switch On' kann der Servoverstärker mittels des
Steuerwortes in den Enable-Zustand versetzt werden.
Im Status 'Switched On' ist der Verstärker enabled, jedoch werden die
Soll- werte der EtherCAT-Schnittstelle noch nicht übernommen. Der
Verstärker befindet sich im Stillstand und eine positive Flanke in Bit 3
des Steuerwortes schaltet die Sollwertübernahme ein (Übergang in
den Zustand Operation Enable).
In diesem Zustand ist der Servoverstärker enabled und Sollwerte wer-
den von der EtherCAT-Schnittstelle übernommen.
Der Servoverstärker folgt einer Quick-Stop Rampe.
Der Servoverstärker reagiert mit einer Nothalt-Rampe auf einen Fehler.
Ein Fehler liegt an, der Antrieb wurde gestoppt und gesperrt.
Das Statuswort wird nur im
Zustand Safe-Op und Ope-
rational vom Verstärker
aktualisiert und geschrieben.
Das Steuerwort wird nur im
Zustand Operational ein-
gelesen.
