4.2

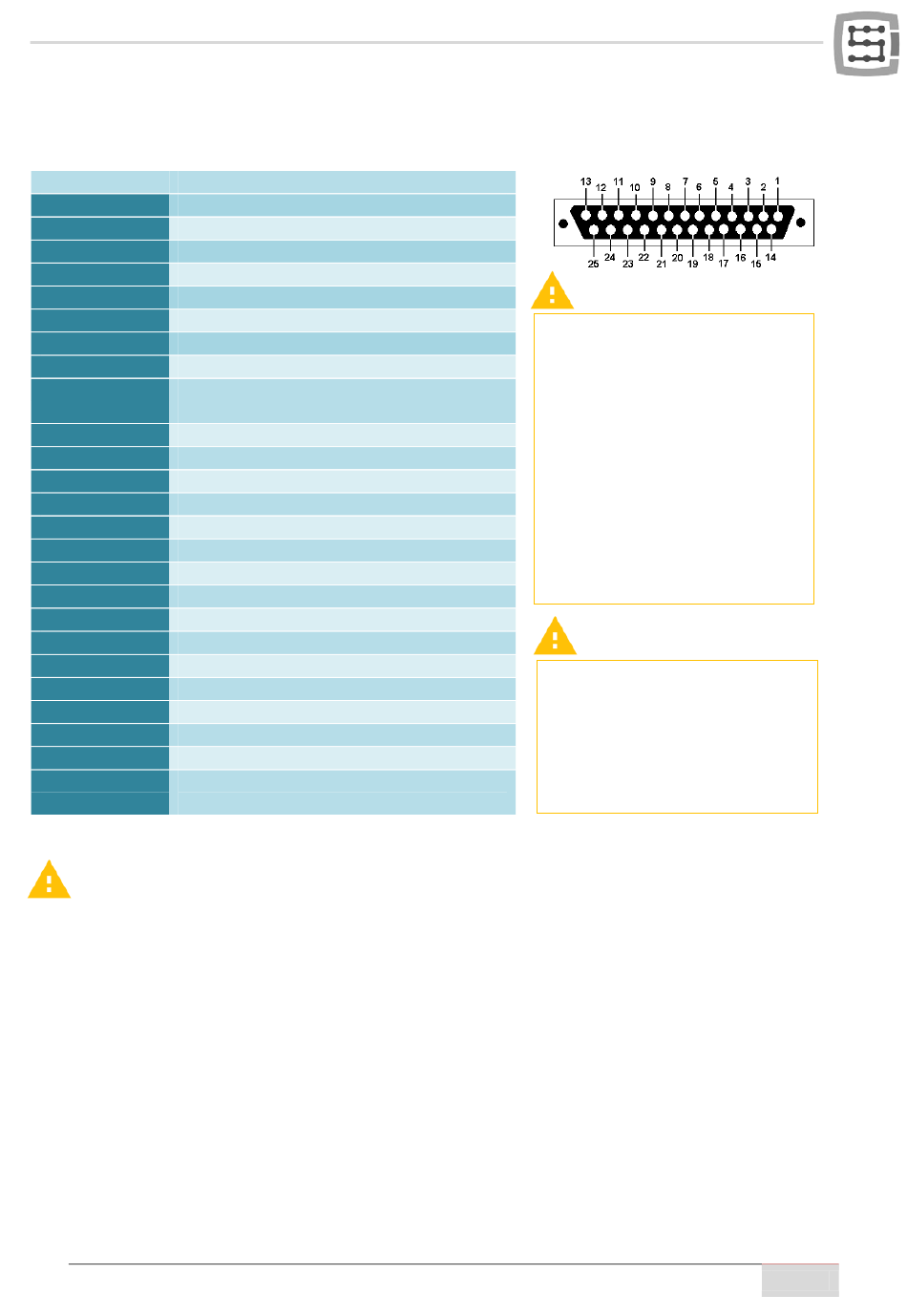

STEP/DIR-Steuersignal- und Digitalausgangsbuchse

Kontaktnummer
1 DIR[0]+
2 STEP[0]+
3 DIR[1]+
4 STEP[1]+
5 DIR[2]+
6 STEP[2]+
7 DIR[3]+
8 STEP[3]+
9 24V-Stromversorgung für die Ausgänge
0..3
10 Ausgang 0
11 Ausgang 2
12 Ausgang 4 (Relaisausgang NO1)
13 Ausgang 5 ( Relaisausgang NO2)
14 DIR[0]-
15 STEP[0]-
16 DIR[1]-
17 STEP[1]-
18 DIR[2]-
19 STEP[2]-
20 DIR[3]-
21 STEP[3]-
22 0V-Masse für die Ausgänge 0..3
23 Ausgang 1
24 Ausgang 3
25 Gemeinsamer Anschluss für die Relaisaus-
gänge 4 i 5
Bei dem Anschluss der STEP/DIR-Signale an den Antrieb (sei es Servo- oder Schrittantrieb) beachten
Sie, welche STEP-Flanke aktiv ist.
Als aktiv gilt bei der CSMIO/IP-Steuerung die aufsteigende Flanke, also der Wechsel des Signals STEP+
von der logischen „0" (0 V) auf die logische „1" (5 V).
Beschreibung
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung
Die an diesem Stecker vorhandenen
Differenzausgänge STEP/DIR weisen
eine niedrige zulässige Belastbarkeit
(50 mA) auf und dienen nur der Steu-
erung der LED-Dioden an den op-
toentkoppelten Eingängen der Mo-
torsteuerung.
Beim Anschluss ist es insbesondere
darauf zu achten, dass die STEP/DIR-
Signale nicht gegen Kurzschluss bzw.
eine Spannung von mehr als 5 V
geschützt sind!
Die Digitalausgänge sind bis zu 250
mA belastbar. Es ist auch zu beach-
ten, dass beim Anschluss hoher
Induktivitäten der Einsatz einer zu-
sätzlichen Kurzschlussdiode möglichst
nah an der Spule empfehlenswert ist.
