Für die korrekte Drehzahlsteuerung muss noch der Drehzahlbereich
der Spindel angegeben werden (es sind dabei die Einstellungen des
Wechselrichters und eventuelle Übersetzungen zu berücksichtigen).

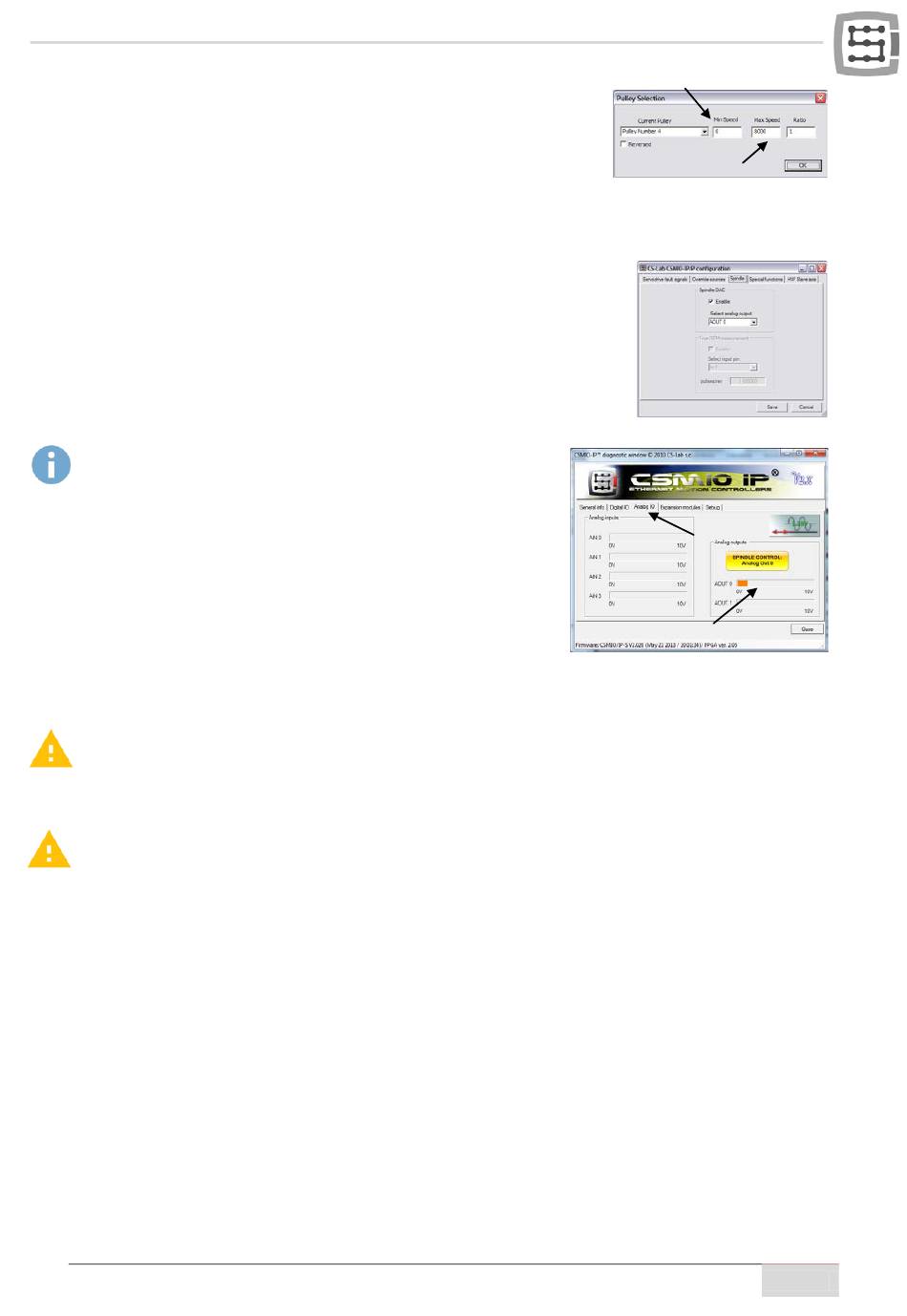

Den Menüpunkt „Config/Spindle Pulleys" wählen. Wenn eine Überset-
zung verwendet wird, geben Sie in den Feldern „Min" und „Max" nur die minimale und maximale
Drehzahl ein. Bestätigen Sie das mit „OK."
Abschließend bei der Drehzahlsteuerung ist es den dafür zu verwenden-
den Analogausgang auszuwählen. Die entsprechende Option im Menü
„Config/Config Plug-ins" wählen und dann im Fenster auf „CONFIG" ne-
ben „CSMIO/IP" klicken. In den Reiter „Spindle" in der Gruppe „Spindle
DAC" wechseln. „Enable" und in der Liste „Select Analog Output" den
Analogausgang wählen.
Noch einmal als hilfreich kann sich beim Start des Systems das
Diagnosefenster erweisen, das aus dem Menü „Plug-in Control"
abzurufen ist. Im Reiter „Analog IO" können Sie sich die aktuel-
len Spannungen an den Analogein- und -ausgängen anschauen.
Nach der Konfiguration der Spindel können Sie im Reitere MDI
z.B. M3(enter) und S2000(enter) eingeben. Dies wird zur Folge
haben, dass die Spindel (Umdrehungen nach rechts) eingeschal-
tet und die Drehzahl auf 2000 UpM eingestellt werden. Im Diag-
nosefenster werden Sie die eingeschalteten Digitalausgänge und
die Spannung am Analogausgang sehen.
Bevor Sie die Spindel einschalten, überprüfen Sie die genauen Einstellungen des Wechselrichters. Bei
einer fehlerhaften Konfiguration kann es zu einer dauerhaften Spindelbeschädigung kommen, die in
der Regel vom Hersteller im Rahmen der Gewährleistung nicht repariert wird.
Sorgen Sie dafür, dass sich die Umdrehungen nach rechts/links richtig einschalten. Falls Sie die Bear-
beitung mit einer falschen Drehrichtung beginnen, wird das Werkzeug beschädigt.
