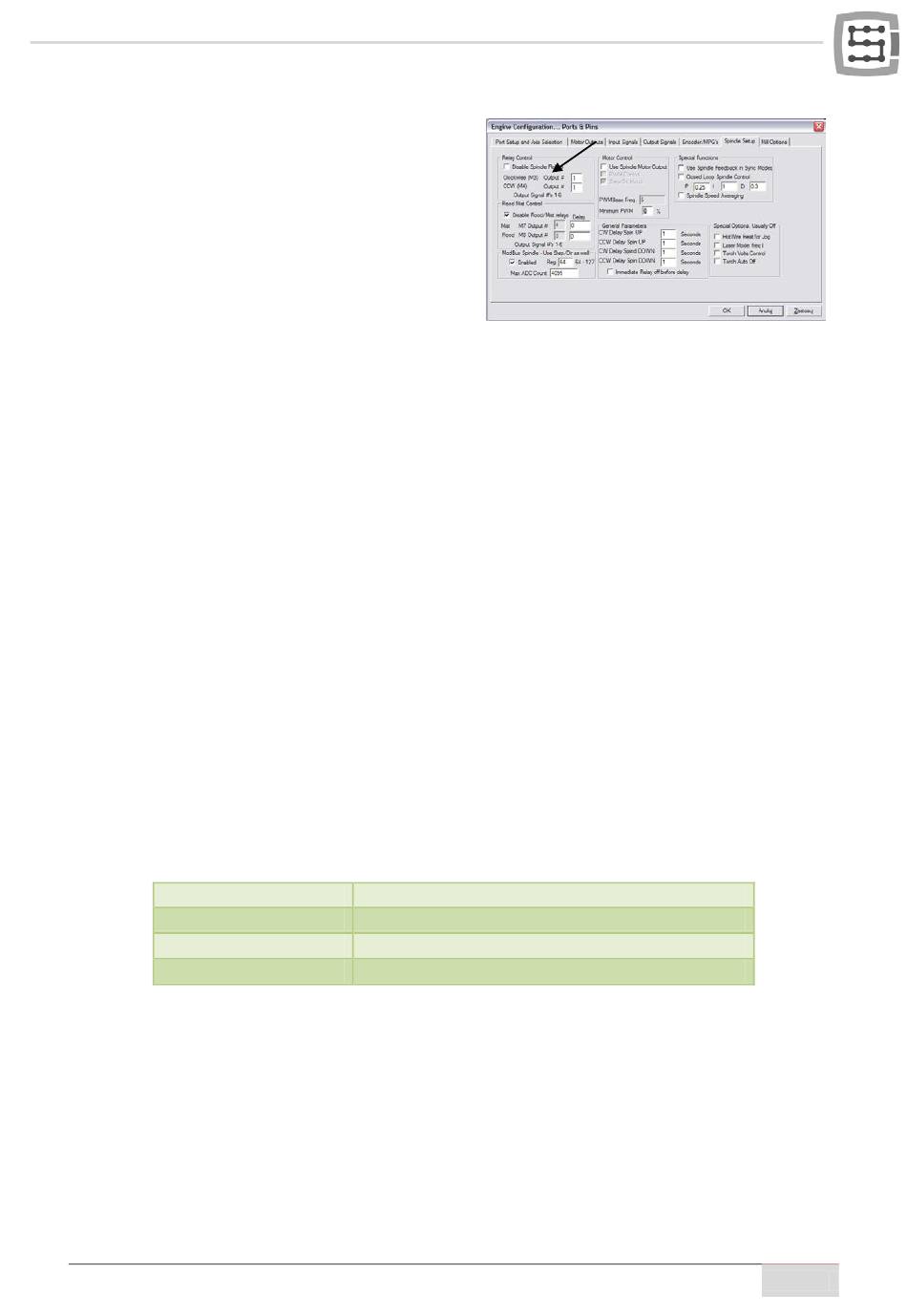

10.6 Spindelsteuerung und Kühlung konfigurieren
Es müssen vor allem die Ausgangssignale konfiguriert
werden. Hierfür sind diese aus dem Menü „Con-
fig/Ports and Pins" auszuwählen und es ist in den
Reiter „Spindle setup" zu wechseln. Stellen Sie in der
Gruppe „Relay control" die Ausgangssignalnummern
des Mach3-Programms (das sind nicht die Nummern
der Ausgänge an der CSMIO/IP-Steuerung, siehe das
vorhergehende Unterkapitel zur Konfiguration der
Ausgangssignale). Hier können die OUTPUT1-6-
Signale ausgewählt werden. Dies ist beim Entwurf des Schaltplans zu berücksichtigen. Zwei Ausgänge
sind einzugeben: für Umdrehungen nach rechts (M3) und jene nach links (M4). Selbstverständlich
muss auch das Feld „Disable Spindle Relays" abgewählt werden, um die Unterstützung des Spindelein-
schaltens zu deaktivieren. Die Ausgänge 4 und 5 der CSMIO/IP-M-Steuerung sind des Relaistyps, was
in der Regel den Anschluss des Wechselrichters erleichtert. Es lohnt sich also diese auszunutzen, ob-
wohl es weiterhin möglich ist, die standardmäßigen Digitalausgänge 0-3 zu verwenden.
In der darunter befindlichen Gruppe „Flood Mist Control" wird die Steuerung des Kühlungseinschal-
tens auf analoge Weise konfiguriert. Auch hier können die OUTPUT1-6-Signale angegeben werden.
Wenn Sie die Funktion zur Steuerung des Kühlungseinschaltens benutzen möchten, ist das Feld
„Disable Flood/Mist Relays" abzuwählen. Zur Verfügung stehen zwei Kühlungsmodi: Sprüh- (M7) und
Stromkühlverfahren (M8). Für jedes dieser Verfahren ist ein entsprechendes Eingangssignal anzuge-
ben. Es kann auch für beide Verfahren dasselbe Signal angegeben werden. Es wird dann aus G-Kodu
sowohl mit dem Befehl M7 als auch M8 eingeschaltet werden. Außerdem kann im Feld „Delay" eine
Verzögerung eingestellt werden, die erfolgt, nachdem die Kühlung eingeschaltet ist und bevor die
Bearbeitung beginnt.
Ein wichtiger Parameter sind auch die Einstellungen einer Verzögerung beim Ein- und Ausschalten der
Spindel. Insbesondere die schnell laufenden Spindeln brauchen nach dem Einschalten etwas Zeit, um
sich bis auf die vorgegebene Drehzahl zu beschleunigen. In der Gruppe „General Paremeters" ist es
möglich, die Beschleunigungs- und Bremszeiten für Umdrehungen nach rechts und links unabhängig
zu definieren.
CW Delay Spin UP
CCW Delay Spin UP
CW Delay Spin DOWN
CCW Delay Spin DOWN
Das Letzte, was im Fenster „Ports and Pins" zu konfigurieren ist, sind die Parameter zur Drehzahlsteue-
rung über den CSMIO/IP-M-Analogausgang.
Wählen Sie in der Gruppe „ModBus Spindle – use step/dir as well" das Feld „Enabled" aus, geben Sie
im Feld „Reg" 64 und im Feld „Max ADC count" 4095 ein.
Das Konfigurationsfenster „Port and Pins" kann nun geschlossen werden, indem „Apply" und „OK"
angeklickt werden.
Beschleunigungszeit für Umdrehungen nach rechts
Beschleunigungszeit für Umdrehungen nach links
Bremszeit für Umdrehungen nach rechts
Bremszeit für Umdrehungen nach links
