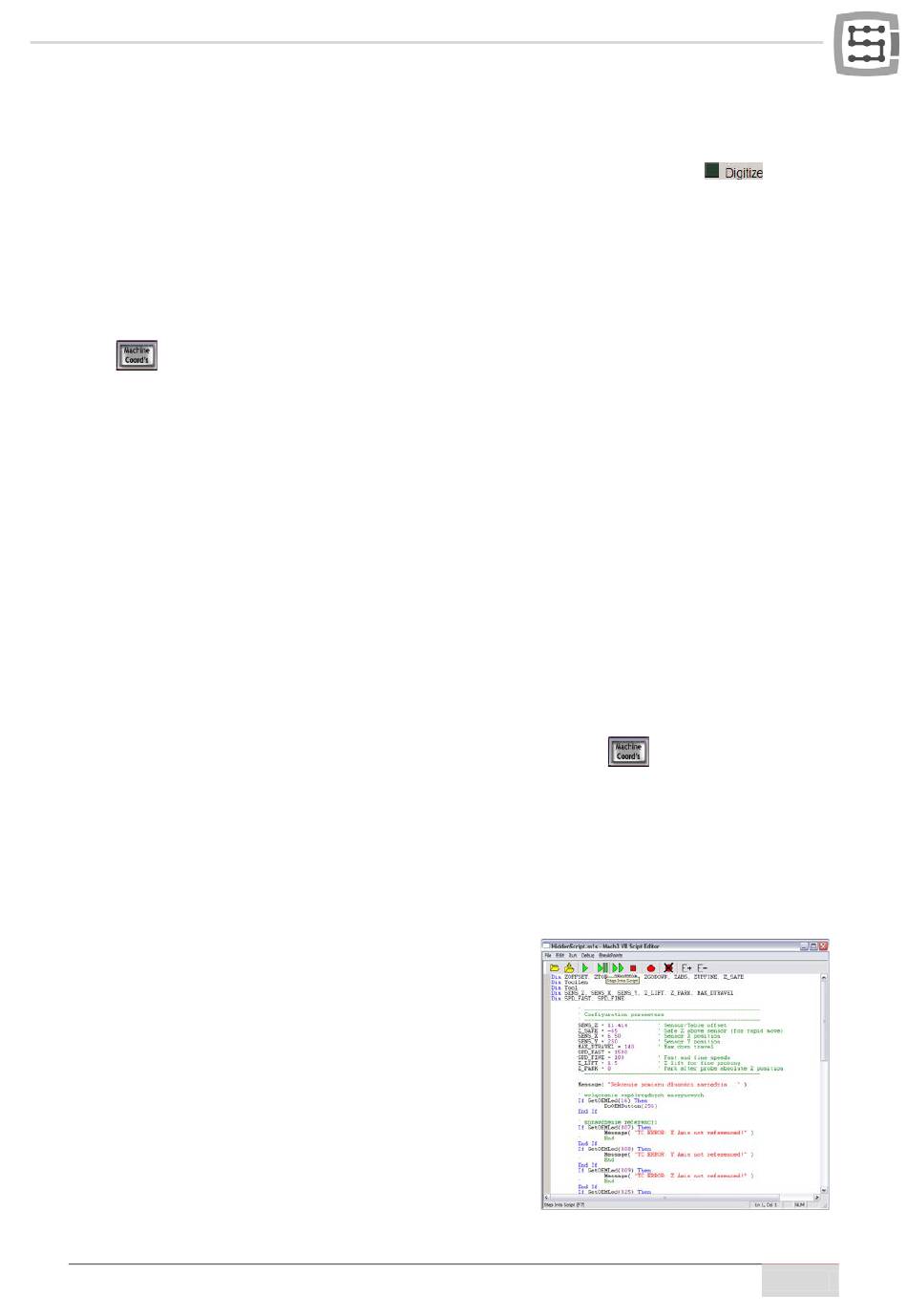

14.1.1 Konfiguration
Vor der Konfiguration des Skripts sind folgende Schritte vorzunehmen:
1.
Überprüfen Sie die Funktion des Sensors und die Konfiguration der Eingangssignale. Wechseln Sie
in den Reiter Diagnostics und beobachten Sie den Zustand der Kontrollleuchte
Bildschirm, indem Sie den Sensor mit der Hand drücken. Die Kontrollleuchte sollte aufleuchten,
wenn der Sensor gedrückt wird, und erlöschen, wenn der Sensor freigelassen wird. Bei Proble-
men übergehen Sie zum Kapitel 10.4, die den Eingangssignalen gewidmet ist. Das Sensorsignal ist
im Signalkonfigurationsfenster als „Probe" bezeichnet.
2. Führen Sie für alle Achsen eine Referenzierungsfahrt durch.
3. Wechseln Sie auf dem Hauptbildschirm die Koordinatensicht auf maschinell (absolut) – Symbol:
.
4.
Spannen Sie ein Werkzeug (egal welches, für erste Tests am besten das billigste) in der Spindel-
halterung ein.
5.
Fahren Sie im Handvorschubbetrieb die Mitte des Messbereichs des Sensors an. Notieren Sie sich
die XY-Koordinaten.
6.
Senken Sie im Schrittbetrieb die Z-Achse langsam, bis ein Sensorsignal auftritt, und notieren Sie
sich die Z-Koordinate.
7.
Fahren Sie die Z-Achse nach oben so weit wie Ihnen sicher scheint. Hier eine kurze Erläuterung:
wie oben beschrieben, erfolgt während des Messvorgangs zuerst bis auf ein Niveau eine schnelle
Fahrt mit dem Befehl G0. Man muss beurteilen, wie weit die Z-Achse schnell herabfahren darf.
Dies hängt von der maximalen Länge der zu messenden Werkzeuge ab. Sie können als sicheres Z-
Niveau auch „0" eingeben. Die Messung beginnt dann von der höchsten Position.
8.
Fahren Sie mit den XY-Achsen, so dass sie sich irgendwo über den Arbeitstisch befinden.
9.
Fahren Sie langsam im Schrittbetrieb nach unten bis an den Arbeitstisch und notieren Sie sich die
Koordinate Z.
10. Schalten Sie die absoluten Koordinaten aus, indem Sie aufs Symbol
Wenn alle erforderlichen Daten notiert sind, öffnen Sie die heruntergeladene Datei toollenght.m1s in
einem beliebigen Texteditor (z.B. im MS-Editor). Anschließend wählen Sie das Ganze mit der Maus
oder drücken Sie CTRL+A und kopieren Sie es mit CTRL+C in die Zwischenablage.
Auf dem Hauptbildschirm der Standardgrafikschnittstelle des Mach3-Programms gibt es die Schaltflä-
che „Auto Tool Zero". Standardmäßig ist diese Schaltfläche als Makroauslöser definiert, im Grafikedi-
tor muss also keine neue Schaltfläche hinzugefügt werden.
Um das jeweilige Makro an die oben erwähnte Schaltfläche
anzuheften, wählen Sie aus dem Menü: „Operator/Edit But-
ton Script". Die Schaltfläche „Auto Tool Zero" und ein paar
andere sollten anfangen zu blinken. Klicken Sie darauf und
der Texteditor des Mach3-Programms öffnet sich. Manch-
mal gibt es dort eine einzige Textzeile. Wenn ja, sollte sie
gelöscht werden. Dann drücken Sie CTRL+V, um das Makro
einzufügen. Es genügt jetzt nur ein paar Parameter aufgrund
der Koordinaten einzugeben, die vorher notiert wurden. Alle
Konfigurationsdaten befinden sich unter der Zeile „Configu-
ration parameters".
