ENABLE1-6
OUTPUT1-20
Current Hi/Low

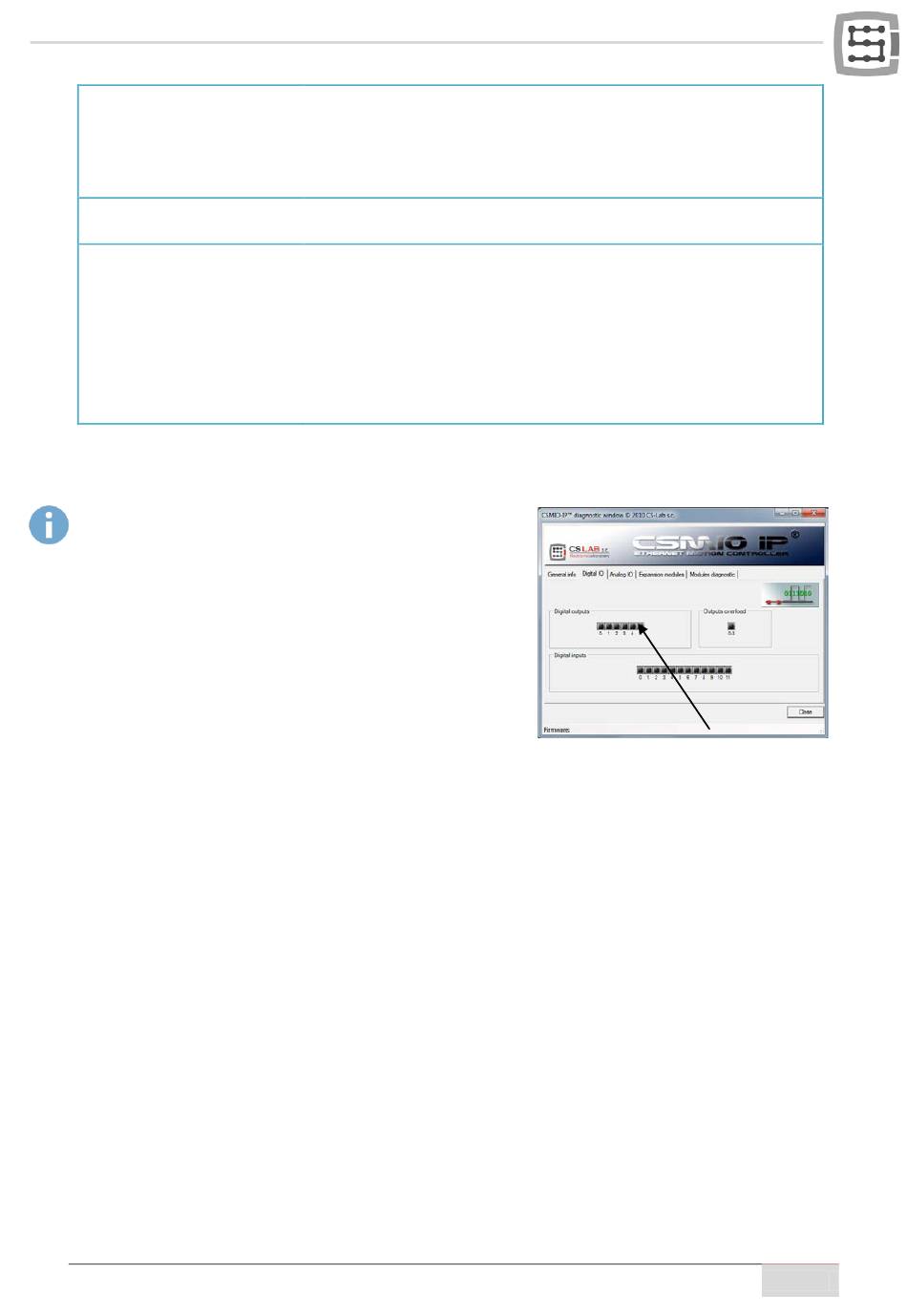

Als hilfreich kann sich beim Start des Systems noch einmal
das Diagnosefenster erweisen, das aus dem Menü „Plug-in
Control" abgerufen wird. Im Reiter „Digital IO" können Sie
sich den aktuellen Zustand der Eingangssignale anschauen
und somit beurteilen, ob eventuelle Probleme auf eine fal-
sche Konfiguration oder einen fehlerhaften Stromanschluss
zurückzuführen sind.
Achseneinschaltsignale. Sie können z.B. als Einschaltsignale ServoON
bei Servoantrieben benutzt werden. Für die verwendeten Achsen
(siehe 10.3) werden diese Signale aktiv, nachdem im Mach3-Fenster
die RESET-Taste gedrückt ist. Wenn Mach3 in den Stoppzustand
wechselt, werden diese Signale ausgeschaltet.
Universalausgänge. Sie können zur Steuerung der Spindel und Küh-
lung sowie aus VisualBasic-Skripten verwendet werden.
Strombegrenzungsausgang für Schrittmotoren. Wenn die Maschi-
nenachsen im Ruhestand bleiben, müssen Schrittmotoren nicht mit
vollem Strom versorgt werden. Wenn sich keine Achse bewegt, wird
dieses Signal aktiv. Mit der Strombegrenzung lässt sich der Strom-
verbrauch und die Motorerhitzung reduzieren, um die Lebensdauer
von Motoren zu verlängern. Viele Steuerungen der Schrittmotoren
haben leider keinen entsprechenden Eingang zum Anschluss dieses
Signals.
