www.cs-lab.eu
„Allgemeines" geben Sie einen beliebigen Namen ein, z.B. „MeineFräsmaschine". Wechseln Sie in den
Reiter „Verknüpfung" und geben Sie im Feld „Zielelement" ein:
C:\Mach3\Mach3.exe /p MojaFrezarka_400x250_CSMIO_IP
Man muss dafür sorgen, dass an den entsprechenden Stellen die richtigen Zeichen „/" und „\" stehen.
Der Name kann selbstverständlich anders sein als „MeineFräsmaschine...", aber er muss identisch
jenem des vorher angelegten Profils sein. Nach alledem klicken Sie auf „OK". Sie können jetzt das Pro-
gramm mittels der erstellten Verknüpfung starten.
10.2 Programm erstmals starten
Vor diesem Test sollte das Ethernet-Kabel der Steuerung an den Computer angeschlossen oder ins
Computernetzwerk gesteckt werden. Die Stromversorgung der Steuerung muss mindestens 10 Sekun-
den früher eingeschaltet werden.
stützende Plug-in richtig, wie im Kapitel 9 beschrieben, installiert wurde, erscheint folgendes Fenster:
Bevor Sie mit der Konfiguration weiterer Parameter anfangen, können Sie überprüfen, ob die Kommu-
nikation mit der Steuerung erfolgreich hergestellt wurde. Klicken Sie auf das obere Menü „Plug-in
Control" und wählen Sie den Menüpunkt „CSMIO_IP_Plug-in".

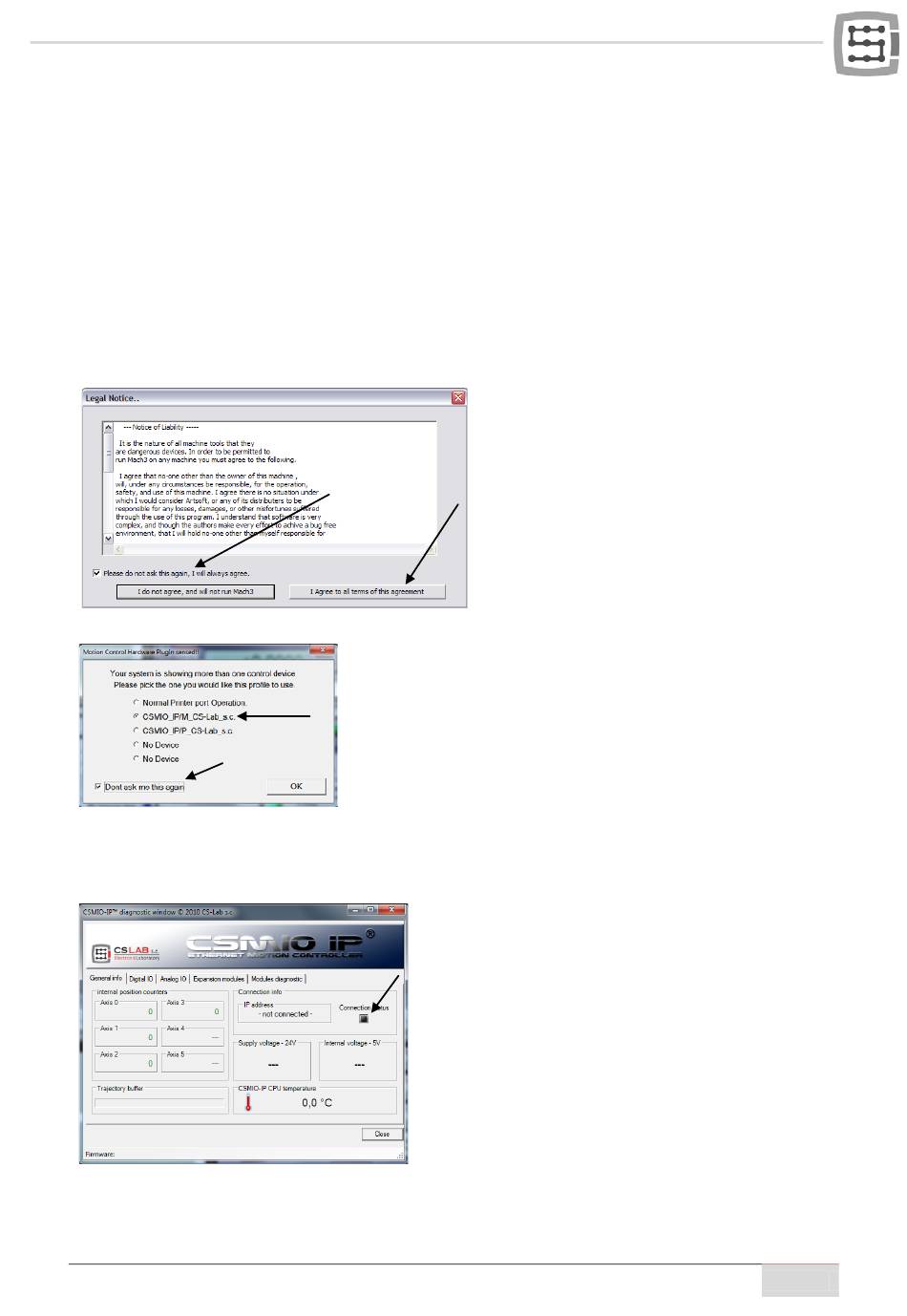

Beim ersten Start des Programms erscheint ein
Fenster mit den Lizenzbestimmungen.
Wählen Sie das Feld und zur Bestätigung kli-
cken Sie die Schaltfläche, wie in der nebenste-
henden Abbildung gezeigt.
Wenn das die CSMIO/IP-M-Steuerung unter-
Wählen Sie „CSMIO_IP/M CS-Lab s.c." als Typ des Bewegungs-
reglers und die Option „Don't ask me again" aus, so dass in die-
sem Konfigurationsprofil das Mach3-Programm immer die
CSMIO/IP-M-Steuerung benutzt. Bestätigen Sie Ihre Wahl mit der
„OK"-Taste.
Es erscheint das Diagnosefenster der CSMIO/IP-M-
Steuerung, in dem sich u.a. das Steuerelement „Con-
nection status" befindet. Wenn das Steuerelement
grün ist, bedeutet dies, dass die Software erfolgreich
installiert wurde und die Kommunikation zwischen dem
Mach3-Programm und der CSMIO/IP-M-Steuerung
richtig funktioniert.
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung
35
