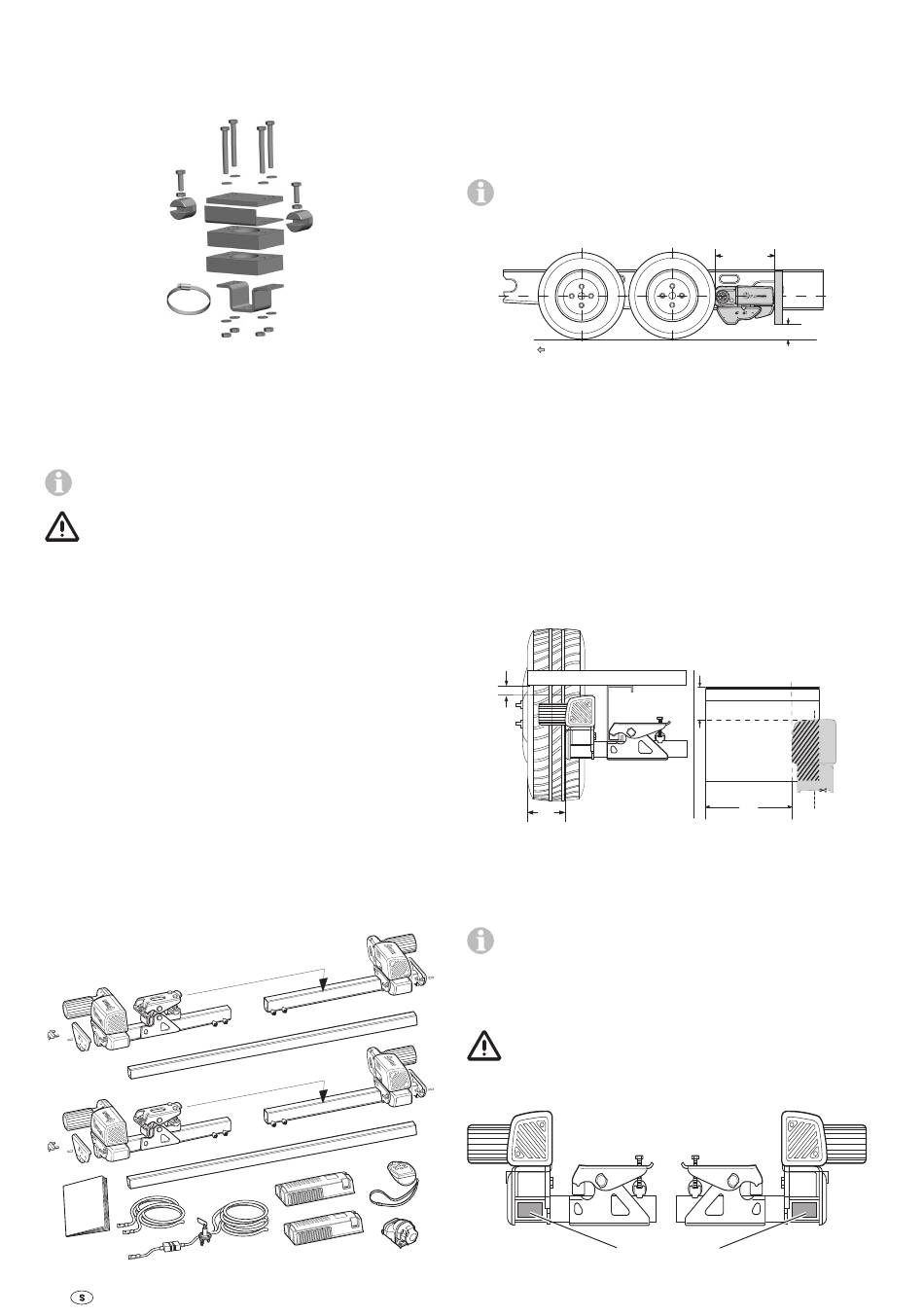

5. Kort fästsystem
Ersätter standardiserat fästsystem om detta inte kan monteras
av utrymmesskäl och för att utjämna höjdskillnaden (30 eller
60 mm) vid underbyggnader som t. ex. tankar,
art.nr 60031-20000.
Bild 13
6. Stänkskyddsset (utan bild)
Ersätter standardstänkskydd om dessa inte kan anpassas till
Mover®.
Art.nr 60031-08200
Detaljerade monteringsanvisningar finns med i respekti-
ve montagesats.
Montering av Mover® TE R4 på husvagn / släpford-
on med andra ramar är inte tillåtet!
På fordonsramen får varken borras (utom vid användning av
planramsatsen) eller svetsas. Under inga omständigheter får
delar av hjulupphängningen demonteras.

Platsval

Mover® monteras framför den första axeln och bakom den an-
dra axeln. För fastsättning av Mover® får endast de bifogade
skruvarna användas (eller de tillbyggnadsdelar som tillhanda-
hålls som specialtillbehör).

Montering av drivelementen

Fordonsramen måste vara fri från rost, fett och stark ned-
smutsning. I området kring hjulupphängningen får det inte
finnas några skador.
Hjulen och däcken på husvagnen måste ha samma storlek och
konstruktion och vara uppumpade enligt tillverkarens uppgifter.
Ta ur alla komponenter ur förpackningen och lägg dem på
marken.
Bild 14
82
Stänkskydd
Om en Mover® monteras, måste de befintliga stänkskydden
flyttas / anpassas vid behov (avstånd däck / stänkskydd max.
300 mm).
Om originalstänkskydden inte kan användas, måste stänk-
skyddssetet från Truma (art.nr 60031-08200) användas och
anpassas.
Stänkskydd monteras bakom axeln, inget stänkskydd
behövs framför axeln.
Mover® TE R4
Körriktning
Bild 15
Hur stänkskydd anpassas till Mover®
1. Demontera stänkskydden.
2. Montera Mover® enligt medföljande monteringsanvisning.
3. Beräkna måtten a och b och för över till stänkskydden.
Fästvinkelns övre fläns måste peka mot husvagnens bakre
del.
Hur måtten för urtaget beräknas
Mover® TE R4
a
b
Bild 16
Klipp ut den schablon som finns på den sista sidan i monte-
ringsanvisningen. Lägg den på stänkskydden, överför kontu-
ren och skär ut.
Observera vänster respektive höger sida!
Gör eventuellt ett urtag för kjolens kontur på stänkskyddet.
Sätt fast stänkskyddet i husbilsgolvet med ett avstånd på
300 mm från däcken.
För att garantera giltigheten för det nationella typgodkän-
nandet (ABE), måste de 4 bifogade fabriksskyltarna (f)
placeras till vänster och till höger på tvärstaget mellan driven-
heternas hållplåtar.
Bild 17
max.
300 mm
max. 200 mm
a
b
f
