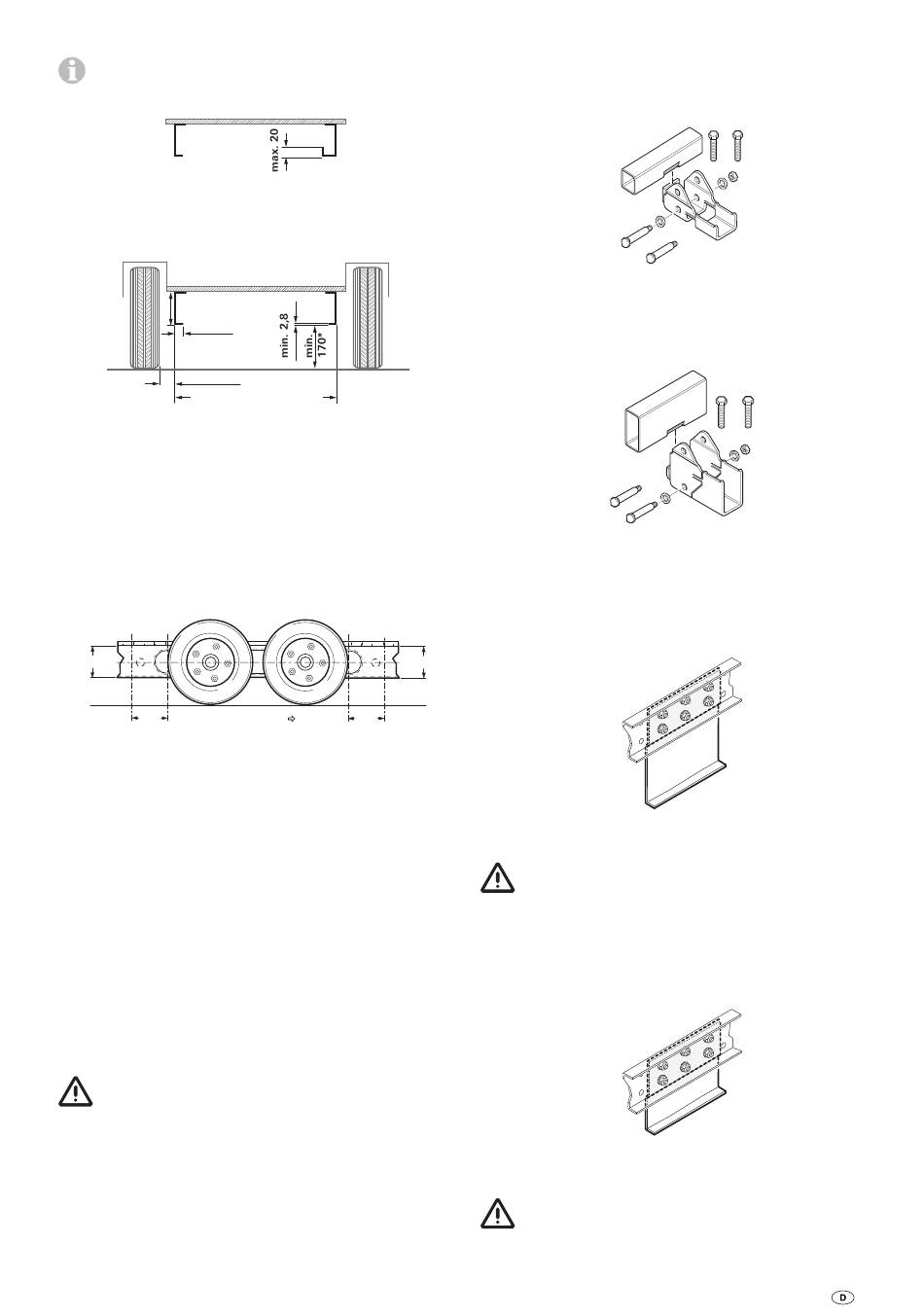

Mindestmaße für den Einbau
Wie in der Abbildung dargestellt, wird bei Rahmen
zwischen L- oder U-Profil unterschieden.
Wohnwagen-Boden
L-Profi i l
Bild 6
Die Montage ist nur an Wohnwagen / Anhänger innerhalb der
nachstehenden Abmessungen möglich.
Wohnwagen-Boden
170
min. 25
min. 35 **
min. 50 / max. 180
min. 1200 / max. 2000
Bild 7
Alle Maße in mm.
* bei beladenen Fahrzeug mit max. zulässigem Gesamtgewicht
** bei U-Profil
Ermittlung der Rahmenhöhe
Im Bereich 340 mm von der Außenkante des Reifens in Hö-
he der Reifennabe / Reifenmitte ist eine Rahmenhöhe von
min. 170 mm erforderlich.
min. 170
340 Fahrtrichtung
Bild 8

Ermittlung des Einbaufalles

1. Standardeinbau
Bei einem Chassis mit U- oder L-Profil und einer Rahmenhöhe
von min. 170 mm erfolgt der Standardeinbau. Es wird kein
Sonderzubehör benötigt.
2. Einbau bei Chassis mit U- oder L-Profil und Rahmen-
höhe zwischen 110 mm und weniger als 170 mm
Zum Ausgleich der Höhe ist der Distanz-Satz 30 mm (bis
140 mm Rahmenhöhe) oder Distanz-Satz 60 mm (unter
140 mm Rahmenhöhe) erforderlich.
3. Einbau bei Chassis mit U- oder L-Profilen mit weniger
als 110 mm Rahmenhöhe
Bei einem Chassis mit einer Rahmenhöhe von weniger als
110 mm muss zum Ausgleich der Höhe ein Flachrahmen-
Satz angebaut werden.
Bei Verwendung des Flachrahmen-Satzes muss in
Deutschland eine Abnahme durch einen Kfz-Sach-
verständigen erfolgen.
U-Profil
min. 170
340
Montage Sonderzubehör
1. Distanz-Satz 30 mm
Zum Ausgleich der Höhe für Wohnwagen / Anhänger mit ei-
ner Rahmenhöhe von < 170 mm bis 140 mm,
Art.-Nr. 60030-95000.
Bild 9
2. Distanz-Satz 60 mm
Zum Ausgleich der Höhe für Wohnwagen / Anhänger mit ei-
ner Rahmenhöhe von < 140 mm bis 110 mm,
Art.-Nr. 60030-95100.
Bild 10
3. Flachrahmen-Satz
Zum Ausgleich der Höhe für Wohnwagen / Anhänger mit ei-
ner Rahmenhöhe unter 110 mm und / oder Überbrücken von
Verstrebungen,
Art.-Nr. 60010-64900.
Bild 11
Bei Verwendung dieses Montagesatzes muss in
Deutsch land eine Abnahme durch einen Kfz-Sach-
verständigen erfolgen.
4. Flachrahmen-Satz kurz
Zum Ausgleich der Höhe für Wohnwagen / Anhänger mit ei-
ner Rahmenhöhe unter 110 mm,
Art.-Nr. 60030-37600.
Bild 12
Bei Verwendung dieses Montagesatzes muss in
Deutsch land eine Abnahme durch einen Kfz-Sach-
verständigen erfolgen.
