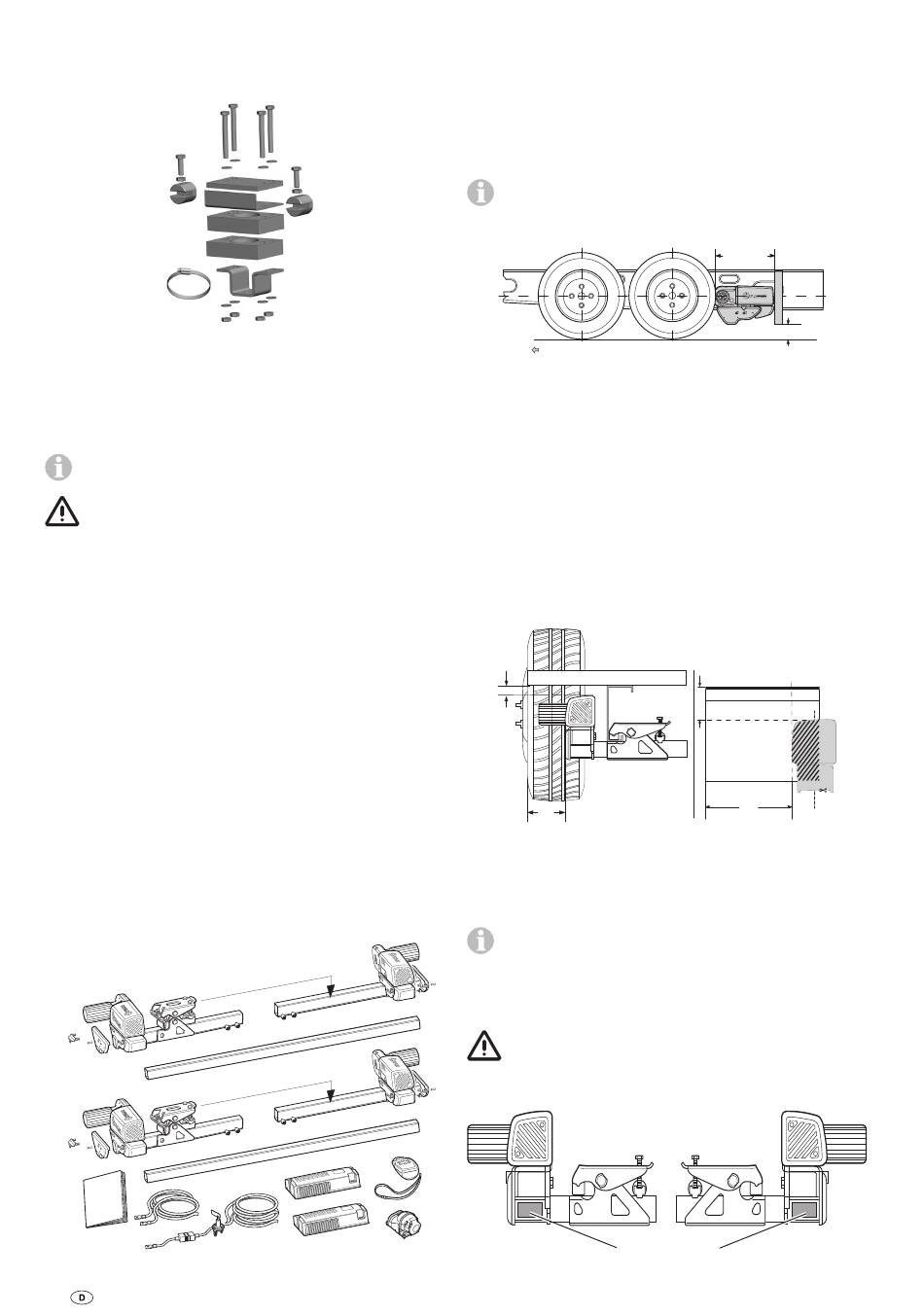

Platzwahl; Montage Der Antriebselemente; Schmutzfänger - Truma Mover Te R4 Gebrauchsanweisung, Einbauanweisung

5. Befestigungsystem kurz
Ersatz für das Standard Befestigungssystem, wenn dieses aus
Platzgründen nicht einsetzbar ist und zum Ausgleich der Höhe
(30 oder 60 mm) bei Unterbauten z. B. Tanks
Art.-Nr. 60031-20000
Bild 13
6. Schmutzfängerset (ohne Abbildung)
Ersatz für die Standard Schmutzfänger, wenn diese nicht an
den Mover® angepasst werden können.
Art.-Nr. 60031-08200
Detaillierte Einbauanweisungen liegen dem jeweiligen
Anbausatz bei.
Die Montage des Mover® TE R4 an Wohnwagen /
Anhänger mit anderen Rahmen ist nicht zulässig!
Am Fahrzeugrahmen darf weder gebohrt (mit Ausnahme un-
ter Verwendung des Flachrahmen-Satzes) noch geschweißt
werden. Unter keinen Umständen dürfen Teile der Radaufhän-
gung demontiert werden.

Platzwahl

Der Mover® wird vor der ersten Achse und hinter der zweiten
Achse montiert. Zur Befestigung des Mover® dürfen nur die
mitgelieferten Schrauben (oder die als Sonderzubehör erhältli-
chen Anbauteile) verwendet werden.

Montage der Antriebselemente

Der Fahrzeugrahmen muss frei von Rost, Fett und groben
Ver schmutzungen sein. Im Bereich der Radaufhängung dür-
fen keine Beschädigungen vorhanden sein.
Die am Wohnwagen montierten Räder und Reifen müssen
von derselben Größe und Bauart sein und entsprechend den
Herstellerangaben aufgepumpt werden.
Alle Bauteile aus der Verpackung nehmen und auf den Boden
legen.
Bild 14
10
Schmutzfänger
Wird ein Mover® montiert, müssen die vorhandenen Schmutz-
fänger gegebenfalls versetzt / angepasst werden (Abstand
Reifen / Schmutzfänger max. 300 mm).
Können die Original Schmutzfänger nicht verwendet werden,
ist das Truma Schmutzfängerset (Art.-Nr. 60031-08200) zu
verwenden und anzupassen.
Schmutzfänger werden hinter der Achse montiert, vor
der Achse werden keine Schmutzfänger benötigt.
Mover® TE R4
Fahrtrichtung
Bild 15
Anpassung der Schmutzfänger an den Mover®
1. Schmutzfänger abbauen
2. Mover® nach nachfolgender Einbauanweisung anbauen
3. Maß a und b ermitteln und auf Schmutzfänger übertragen.
Der obere Schenkel des Befestigungswinkel muss zum
Heck des Caravans zeigen.
Ermitteln der Ausschnittmaße
Mover® TE R4
a
b
Bild 16
Die auf der letzten Seite der Einbauanweisung vorhandene
Schablone ausschneiden, auf Schmutzfänger legen, Kontur
übertragen und ausschneiden.
Auf Links bzw. Rechts achten!
Gegebenenfalls Schürzenkontur am Schmutzfänger aussparen,
Schmutzfänger in 300 mm Abstand vom Reifen am Wohnwa-
genboden befestigen.
Um die Gültigkeit der Allgemeinen Betriebserlaubnis
(ABE) zu gewährleisten, müssen die beiliegenden 4 Fa-
brikschilder (f) links und rechts auf die Querstrebe zwischen
den Halteblechen der Antriebseinheiten angebracht werden.
Bild 17
max.
300 mm
max. 200 mm
a
b
f
