Avstämning av den elektroniska styrenheten
och radio-fjärrkontrollen
Fjärrkontrollen och styrenheten (master) har stämts av
mot varandra på fabriken.
Om styrenheten eller fjärrkontrollen har bytts ut måste de
stämmas av på nytt enligt följande anvisning.
Kontrollera monteringen enligt monteringsanvisningen och
försäkra dig om att drivhjulen inte ligger an. Kontrollera att
anslutningen och batteriets tillstånd är korrekt och att 12 V
ligger an på styrenheten. Förvissa dig om att husvagnens
stickkontakt sitter i säkerhetsuttaget.

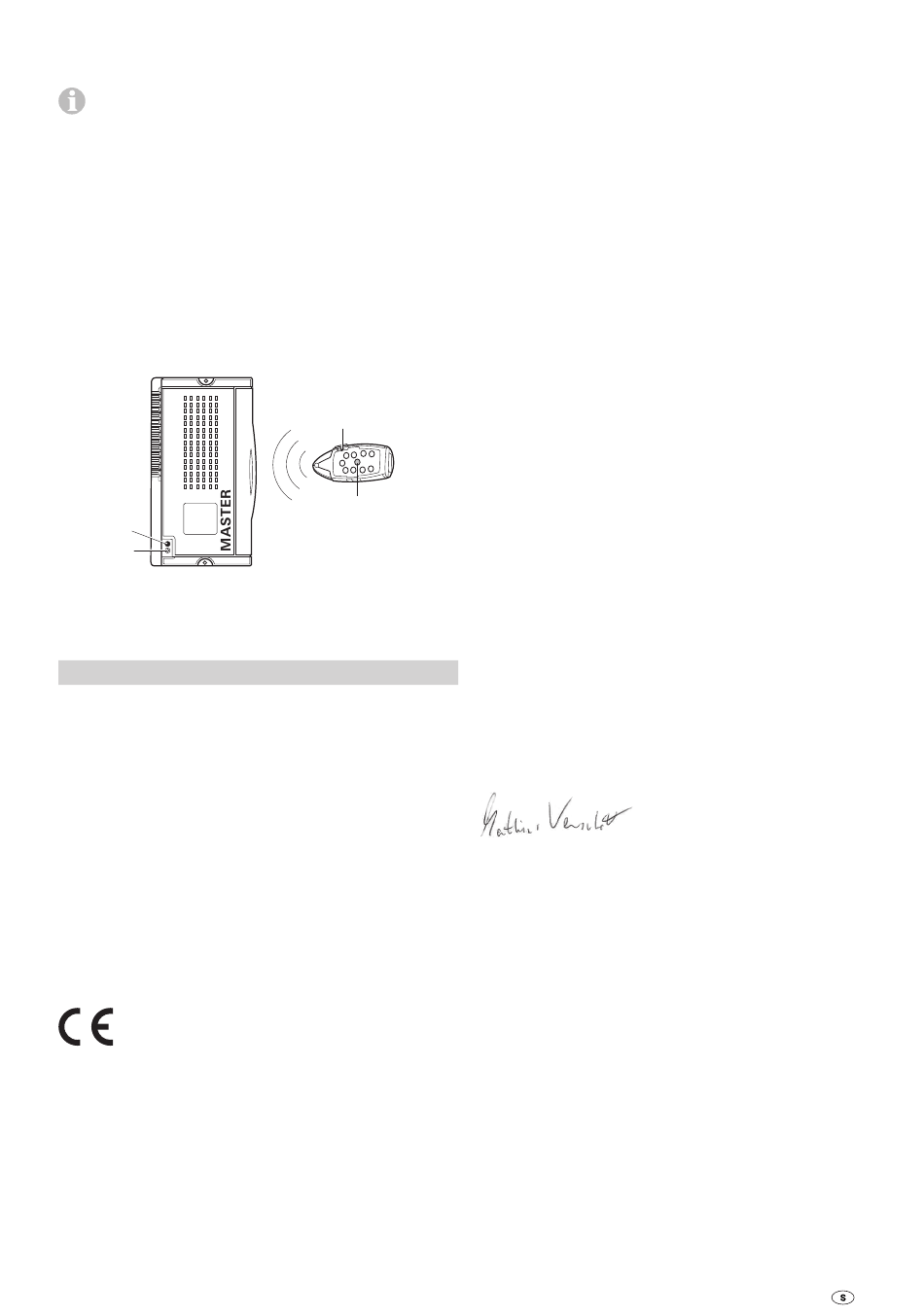

Tryck på återställningsknappen (k) på styrenheten och håll den
nedtryckt (röd lysdiod – j – blinkar långsamt), efter ca 5 sekun-
der blinkar lysdioden (j) snabbt. Släpp sedan återställnings-
knappen och tryck inom 10 sekunder på knappen (c) – hus-
vagn bakåt – på fjärrkontrollen och håll den intryckt och kopp-
la samtidigt till fjärrkontrollen med skjutbrytaren (a).
j
k
Bild 5
Fjärrkontrollen och styrenheten stäms av mot varandra. När
avstämningen är avslutad blinkar den röda lysdioden snabbt.

Tekniska data

Driftspänning
12 V DC
Strömförbrukning
I genomsnitt ca 65 A, maximalt 150 A
Strömförbrukning i vila
< 2 mA
Radiofrekvens
Klass 1, 868 MHz
Hastighet
Ca 17 cm per sekund (beroende på vikt och lutning)
Vikt
Ca 66 kg
Säkring för svängmotorerna
Flatstiftssäkring 20 A
Säkring plusledning
150 A
Användningsområde Mover® TE R4
Tvåaxlad husvagn med en totalvikt på upp till 3000 kg
Rätt till tekniska ändringar förbehålls!
Försäkran om överensstämmelse
1. Basdata från tillverkaren
Namn:
Adress:
2. Identifiering av enheten
Typ / utförande:
Manövreringshjälp Mover® TE R4
3. Uppfyller kraven i följande EU-direktiv
3.1 R&TTE-direktivet (1999/5/EG)
3.2 EMC-direktivet (2004/108/EG)
3.3 Radioavstörning i motorfordon 72/245/EEG (med tillägg)
3.4 Lågspänningsdirektivet (2006/95/EG)
3.5 Direktiv 2000/53/EG om uttjänta fordon
och har typgodkännandenummer e1 03 4473 samt är
CE-märkt.
Mover® SE R / TE R:
Klass 1, frekvens 868 MHz.
a
Länder:
AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU,
IE, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK.
c
4. Grund för överensstämmelsebevis
EN300220-2:2006, EN300220-1:2006 (R&TTE art. 3.2),
EN301489-1:2005, EN301489-3:2002 (EMC art. 3.1b),
EN61000-4-2:2001, EN61000-4-3:2006, EN61000-4-6:2001,
EN55022:2003 (Class B), ISO 7637-2:2004, EN60950:2001,
2004/104/EG, 2005/83/EG, 2006/28/EG, 2000/53/EG
5. Kontrollmyndighet
Trafiksäkerhetsverket i Tyskland (Kraftfahrt-Bundesamt)
6. Uppgifter om undertecknarens befattning
Underskrift: Mathias Venschott
Produktchef
Klimat- och manövreringssystem
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
Putzbrunn, 2013-04-22
