Bild 25

Elektrische Verdrahtung und Steuerung

Der Mover® ist nur für den Anschluss an 12 V-Batterien
(Gleichspannung) geeignet!
Vor Beginn der Arbeiten Batterie und jegliche externe
Stromversorgung abklemmen. Bei Unsicherheiten in
Bezug auf den elektrischen Anschluss beauftragen Sie einen
qualifizierten Kfz-Elektriker mit dem Anschluss.
Die elektrische Installation muss den technischen und admi-
nistrativen Bestimmungen des jeweiligen Verwendungslandes
entsprechen (z. B. EN 1648-1). Nationale Vorschriften und
Regelungen müssen beachtet werden.
An jedem Motor sind zwei Hochleistungskabel für den Fahr-
motor (10 mm²) vormontiert. Die jeweiligen Motoranschluss-
kabel kennzeichnen (Motor A bzw. B – siehe auch Anschluss-
schema) und provisorisch am Wohnwagen-Unterboden zum
vorgesehenen Montageort der Steuerung verlegen. Ein ge eig-
neter Platz für die Steuerungen ist z. B. ein Bettstaukasten in
unmittelbarer Nähe des Rangiersystems mit einem Mindest-
abstand zur Batterie von 40 cm.
Die Steuerungen in den Staukasten einsetzen und mit den
mitgelieferten Spanplattenschrauben (5 x 16) befestigen.
Im Abstand von ca. 150 mm von der Anschlussleiste der
Steuerung ein Loch Ø 25 mm für die Durchführung der
Kabelstränge am Wohnwagenboden markieren.
Vor dem Bohren auf darunter liegende Rahmenteile,
Gas- und elektrische Leitungen achten!
Loch bohren, Kabel durch den Wohnwagenboden zur Steu-
erung führen und so verlegen, dass diese (insbesondere bei
Durchführungen an Metallwänden) nicht scheuern können.
Verwenden Sie dazu die beiliegenden Schutzrohre, um
Beschädigungen an den Kabeln zu vermeiden.
Die Fahrmotoren bewegen sich im Betrieb. Zum
Ausgleich die Kabel in diesem Bereich lose mit etwas
Spielraum befestigen, um eine Dehnung der Kabel zu vermei-
den. Es darf kein Kabel über die Steuerung verlegt werden!
Kabel mittels der mitgelieferten Klammern und Schrauben am
Chassis bzw. Unterboden befestigen.
Loch im Fahrzeugboden mit plastischem Karosseriedichtmittel
abdichten.
12

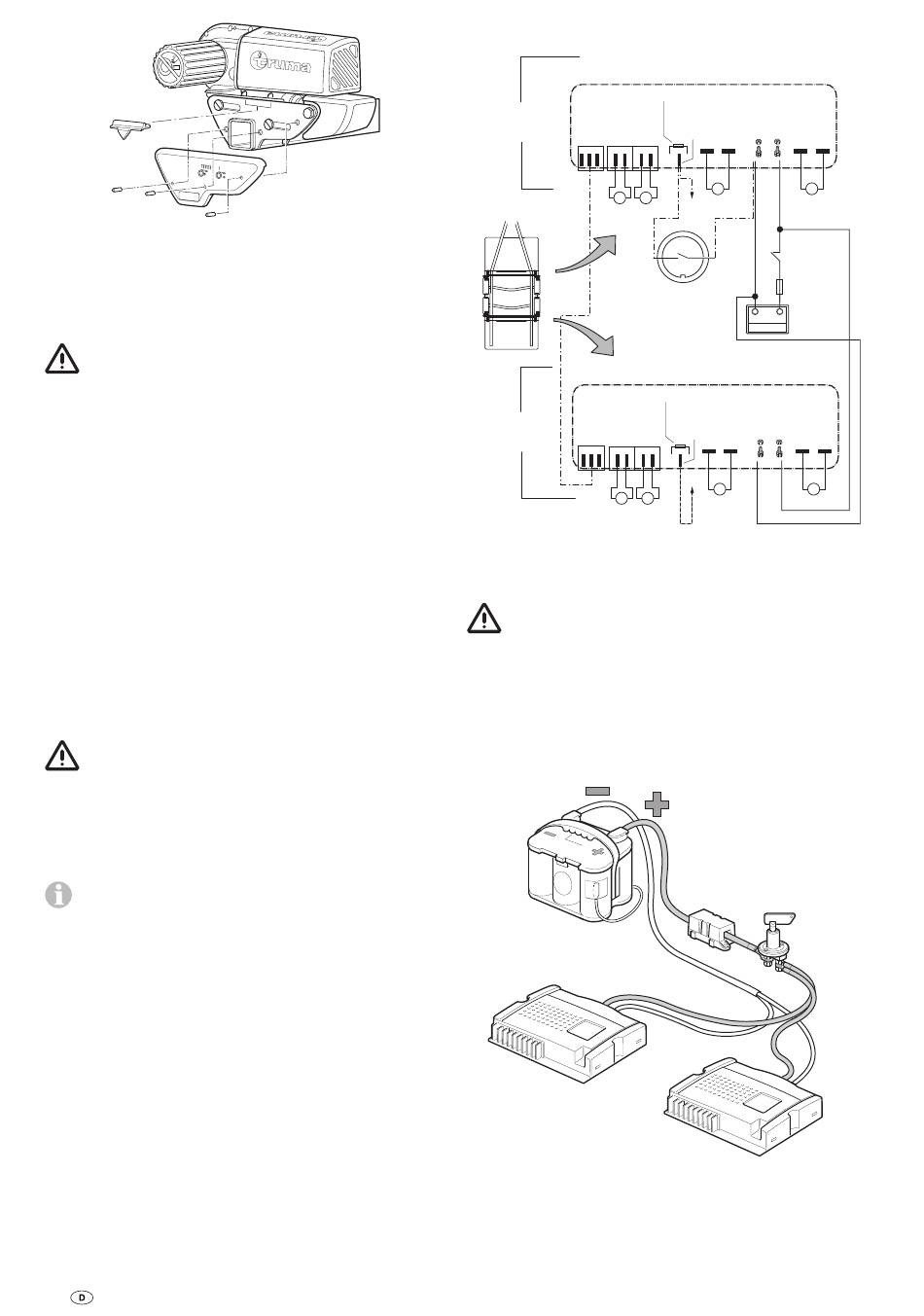

Anschlussschema

Sicherung
Vorderes
Anschwenk-
motoren
Motorenpaar
BUS
– + – +
r
A
Ansicht
von oben
B
A
A
B
Sicherung
Anschwenk-
Hinteres motoren
Motorenpaar BUS – +
r
B
Bild 26

Anschluss Trennschalter

Auf richtige Polung achten. Falsche Polung führt zur
Zerstörung der Elektronik / Steuerungen.
Sicherungshalter (2) mit beiliegenden Kabel zwischen Pluspol
der Batterie und Trennschalter (3) anschrauben (9±1 Nm).
Vom Trennschalter (3) je 1 Kabel zu den Steuerungen (4, 4a)
verlegen und an den Pluspol der Steuerungen anschrauben.
Die beiden Minuskabel von der Batterie (1) an den Minuspo-
len der Steuerungen (4, 4a) anschrauben.
1
4
Bild 27
MASTER
Fahr- Fahr-
motor motor
Sicher-
heits- Batterie
– +
kontakt
4 3 2
+ – +
r
A B
B
Trenn-
schalter
Sicherheits-
steckdose
- +
SLAVE
Fahr- Fahr-
motor motor
Sicher-
heits- Batterie
– +
kontakt
– +
4 3 2
– + –
r
B A
A
3
2
9±1 Nm
4a
1
–
1
+
