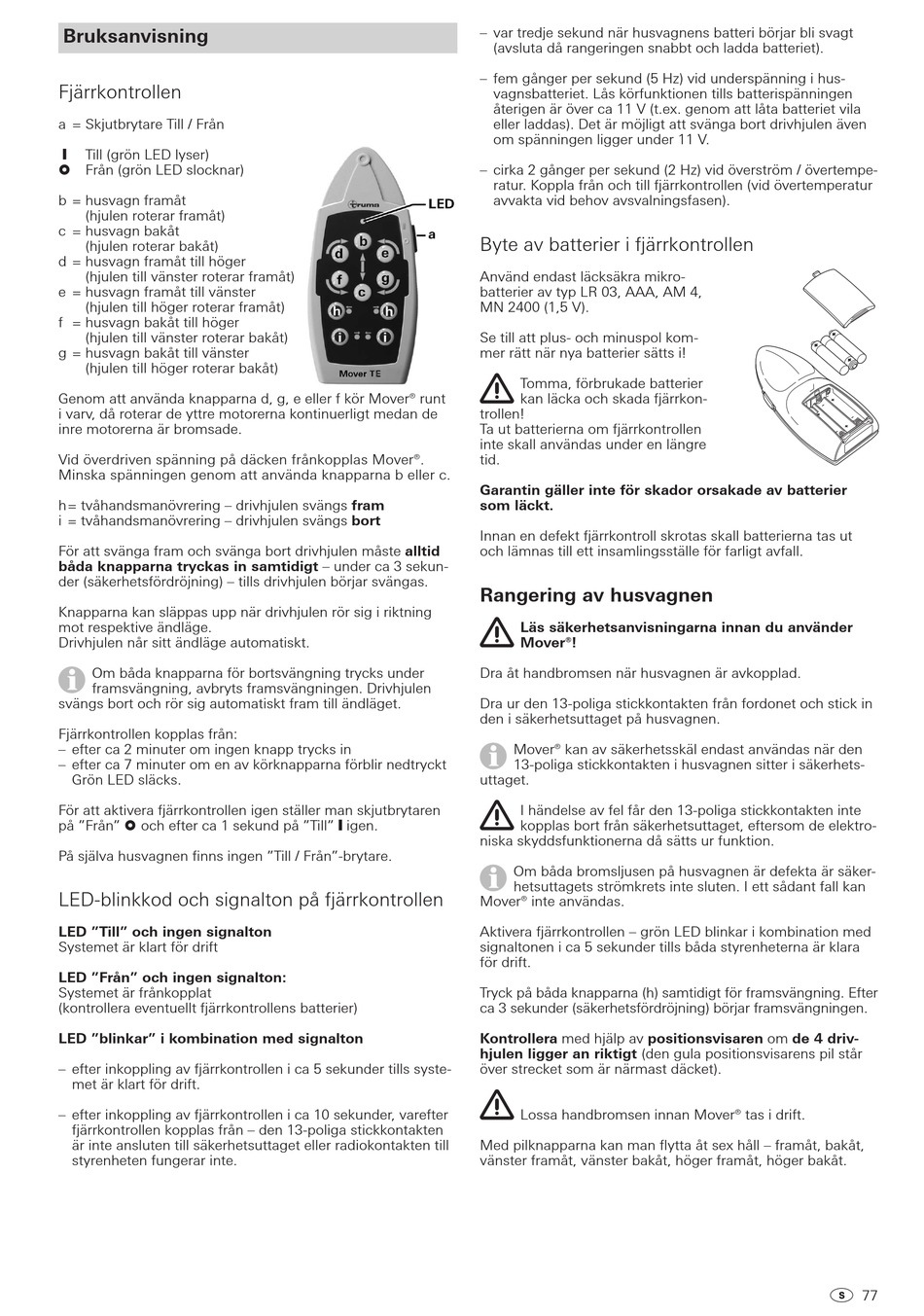

Bruksanvisning

Fjärrkontrollen
a = Skjutbrytare Till / Från
❙
Till (grön LED lyser)
 Från (grön LED slocknar)
b = husvagn framåt
(hjulen roterar framåt)
c = husvagn bakåt
(hjulen roterar bakåt)
d = husvagn framåt till höger
(hjulen till vänster roterar framåt)
e = husvagn framåt till vänster
(hjulen till höger roterar framåt)
f = husvagn bakåt till höger
(hjulen till vänster roterar bakåt)
g = husvagn bakåt till vänster
(hjulen till höger roterar bakåt)
Genom att använda knapparna d, g, e eller f kör Mover® runt
i varv, då roterar de yttre motorerna kontinuerligt medan de
inre motorerna är bromsade.
Vid överdriven spänning på däcken frånkopplas Mover®.
Minska spänningen genom att använda knapparna b eller c.
h = tvåhandsmanövrering – drivhjulen svängs fram
i = tvåhandsmanövrering – drivhjulen svängs bort
För att svänga fram och svänga bort drivhjulen måste alltid
båda knapparna tryckas in samtidigt – under ca 3 sekun-
der (säkerhetsfördröjning) – tills drivhjulen börjar svängas.
Knapparna kan släppas upp när drivhjulen rör sig i riktning
mot respektive ändläge.
Drivhjulen når sitt ändläge automatiskt.
Om båda knapparna för bortsvängning trycks under
framsvängning, avbryts framsvängningen. Drivhjulen
svängs bort och rör sig automatiskt fram till ändläget.
Fjärrkontrollen kopplas från:
– efter ca 2 minuter om ingen knapp trycks in
– efter ca 7 minuter om en av körknapparna förblir nedtryckt
Grön LED släcks.
För att aktivera fjärrkontrollen igen ställer man skjutbrytaren
på "Från"  och efter ca 1 sekund på "Till"
På själva husvagnen finns ingen "Till / Från"-brytare.
LED-blinkkod och signalton på fjärrkontrollen
LED "Till" och ingen signalton
Systemet är klart för drift
LED "Från" och ingen signalton:
Systemet är frånkopplat
(kontrollera eventuellt fjärrkontrollens batterier)
LED "blinkar" i kombination med signalton
– efter inkoppling av fjärrkontrollen i ca 5 sekunder tills syste-
met är klart för drift.
– efter inkoppling av fjärrkontrollen i ca 10 sekunder, varefter
fjärrkontrollen kopplas från – den 13-poliga stickkontakten
är inte ansluten till säkerhetsuttaget eller radiokontakten till
styrenheten fungerar inte.
– var tredje sekund när husvagnens batteri börjar bli svagt
(avsluta då rangeringen snabbt och ladda batteriet).
– fem gånger per sekund (5 Hz) vid underspänning i hus-
vagnsbatteriet. Lås körfunktionen tills batterispänningen
återigen är över ca 11 V (t.ex. genom att låta batteriet vila
eller laddas). Det är möjligt att svänga bort drivhjulen även
om spänningen ligger under 11 V.
– cirka 2 gånger per sekund (2 Hz) vid överström / övertempe-
ratur. Koppla från och till fjärrkontrollen (vid övertemperatur
avvakta vid behov avsvalningsfasen).
Byte av batterier i fjärrkontrollen
Använd endast läcksäkra mikro-
batterier av typ LR 03, AAA, AM 4,
MN 2400 (1,5 V).
Se till att plus- och minuspol kom-
mer rätt när nya batterier sätts i!
trollen!
Ta ut batterierna om fjärrkontrollen
inte skall användas under en längre
tid.
Garantin gäller inte för skador orsakade av batterier
som läckt.
Innan en defekt fjärrkontroll skrotas skall batterierna tas ut
och lämnas till ett insamlingsställe för farligt avfall.

Rangering av husvagnen

Dra åt handbromsen när husvagnen är avkopplad.
Dra ur den 13-poliga stickkontakten från fordonet och stick in
den i säkerhetsuttaget på husvagnen.
uttaget.
❙
igen.
niska skyddsfunktionerna då sätts ur funktion.
Mover® inte användas.
Aktivera fjärrkontrollen – grön LED blinkar i kombination med
signaltonen i ca 5 sekunder tills båda styrenheterna är klara
för drift.
Tryck på båda knapparna (h) samtidigt för framsvängning. Efter
ca 3 sekunder (säkerhetsfördröjning) börjar framsvängningen.
Kontrollera med hjälp av positionsvisaren om de 4 driv-
hjulen ligger an riktigt (den gula positionsvisarens pil står
över strecket som är närmast däcket).
Med pilknapparna kan man flytta åt sex håll – framåt, bakåt,
vänster framåt, vänster bakåt, höger framåt, höger bakåt.
Tomma, förbrukade batterier
kan läcka och skada fjärrkon-
Läs säkerhetsanvisningarna innan du använder
Mover®!
Mover® kan av säkerhetsskäl endast användas när den
13-poliga stickkontakten i husvagnen sitter i säkerhets-
I händelse av fel får den 13-poliga stickkontakten inte
kopplas bort från säkerhetsuttaget, eftersom de elektro-
Om båda bromsljusen på husvagnen är defekta är säker-
hetsuttagets strömkrets inte sluten. I ett sådant fall kan
Lossa handbromsen innan Mover® tas i drift.
77
