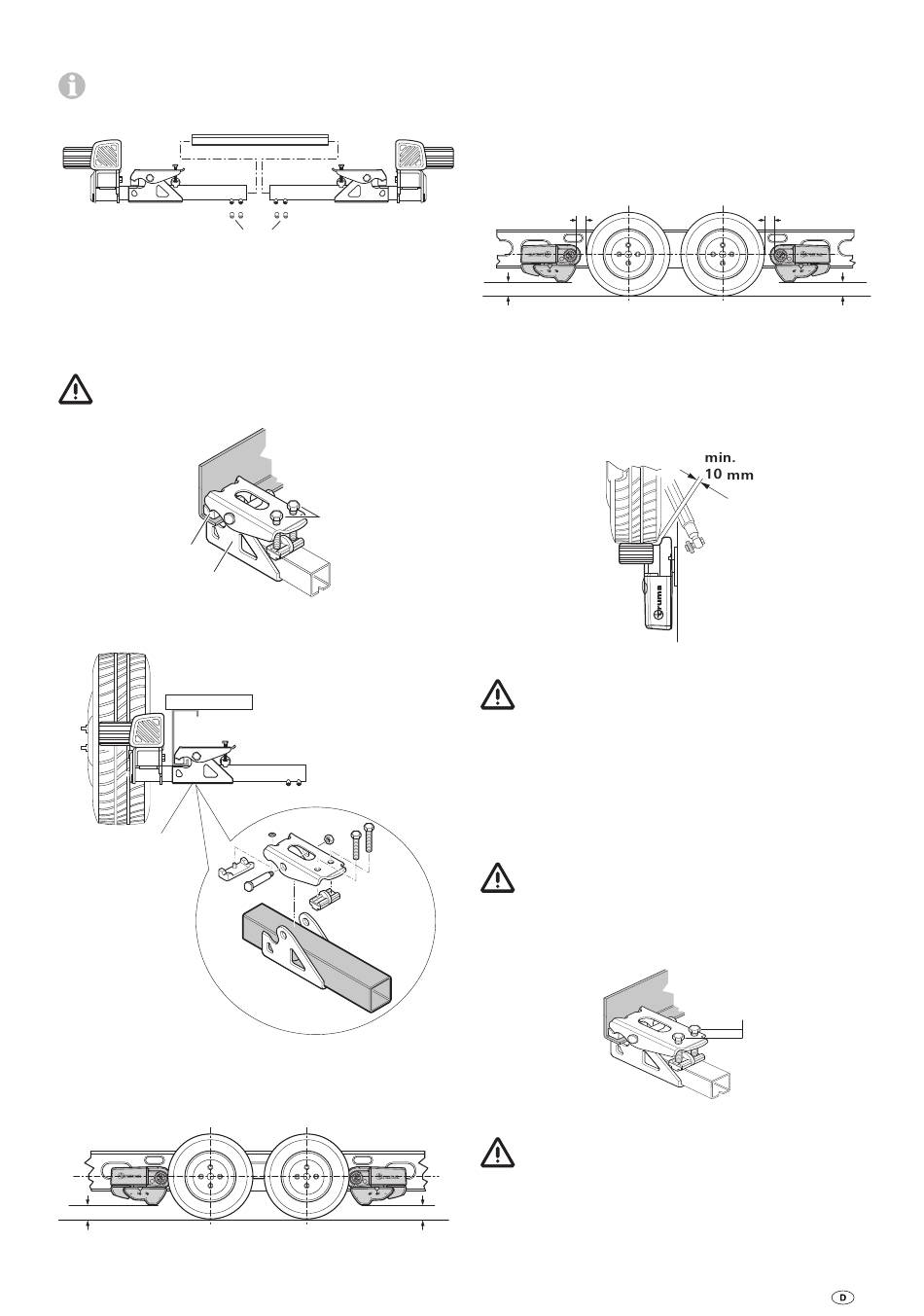

Truma Mover TE R4 Gebrauchsanweisung, Einbauanweisung Seite 11

Verbindungsrohre mittig markieren. Antriebseinheiten mit Ver-
bindungsrohre lose zusammenstecken.
Die im Lieferumfang enthaltenen Gewindestifte (g) noch
nicht einschrauben.
Bild 18
Antriebseinheiten mit Verbindungsrohr und Befestigungssatz
(b) am Fahrzeugrahmen ansetzen und mit den beiden Schrau-
ben (c) so fest schrauben, dass ein Verschieben am Rahmen
gerade noch möglich ist.
Der Gripper (a) muss vollständig auf dem Chassisrah-
men aufliegen.
a
b
Bild 19
b
Bild 20
Die Antriebsrollen so platzieren, dass sich diese etwa auf der
Höhe der Radnabe / Radmitte befinden.
min. 110 mm
Bild 21
g
c
min. 110 mm
Bei einer Abweichung bietet Truma zum Ausgleich als Zube-
hör Distanzsätze mit 30 mm und 60 mm an.
Distanz-Satz 30 mm, Art.-Nr. 60030-95000,
Distanz-Satz 60 mm, Art.-Nr. 60030-95100.
Auf ausreichende Bodenfreiheit (min. 110 mm) achten.
Durch Verschieben der Antriebseinheiten (im abgeschwenk-
ten Zustand) in Längsrichtung den korrekten Abstand zwi-
schen Reifen und Rolle (20 mm) mit der mitgelieferten Ab-
standslehre herstellen. Die verschiebbaren Verbindungsrohre
erlauben die Anpassung an die Rahmenbreite.
20 mm
min. 110 mm
Bild 22
Die Antriebseinheiten in Querrichtung so verschieben, dass
die maximale Lauffläche des Reifens abgedeckt wird.
Auf ausreichend Abstand zwischen Getriebe und Reifen /
Stoßdämpfer achten, damit diese nicht in Berührung
kommen.
Bild 23
Bei angeschwenkter Antriebsrolle beträgt der
Mindestabstand 10 mm.
Nach richtiger Platzierung die Schrauben (c) des Befesti-
gungssatzes leicht anziehen und anschließend nochmals die
geforderten Abstände überprüfen. Hierbei muss das Gewicht
des Wohnwagens auf den Rädern lasten.
Die verschiebbaren Verbindungsrohre mittig platzieren (mittels
Markierung) und jede Seite mit 2 Gewindestiften (g) M8 x 12
fixieren (15 Nm).
Gewindestifte sind mit Schraubensicherung beschichtet
und dürfen deshalb nur einmal eingeschraubt werden.
Den Abstand von 20 mm zum Reifen (mit belasteten Rädern)
nochmals prüfen. Anschließend die 2 Schrauben des Befesti-
gungssatzes (M10) im Wechsel mit 25 Nm anziehen.
Bild 24
Schrauben sind mit Schraubensicherung beschichtet
und dürfen deshalb nur einmal eingeschraubt werden.
Abdeckplatten montieren
Abdeckplatte am Gehäuse aufsetzen und mit je 3 Steckstiften
fixieren (mit Hammer oder Schraubendreher-Griff einklopfen).
Positionsanzeige montieren
Die Positionsanzeige in die beiden Löcher am Getriebe
eindrücken.
20 mm
min. 110 mm
25 Nm
11
