erfahren zur Installation von Schnellsteckverbindern

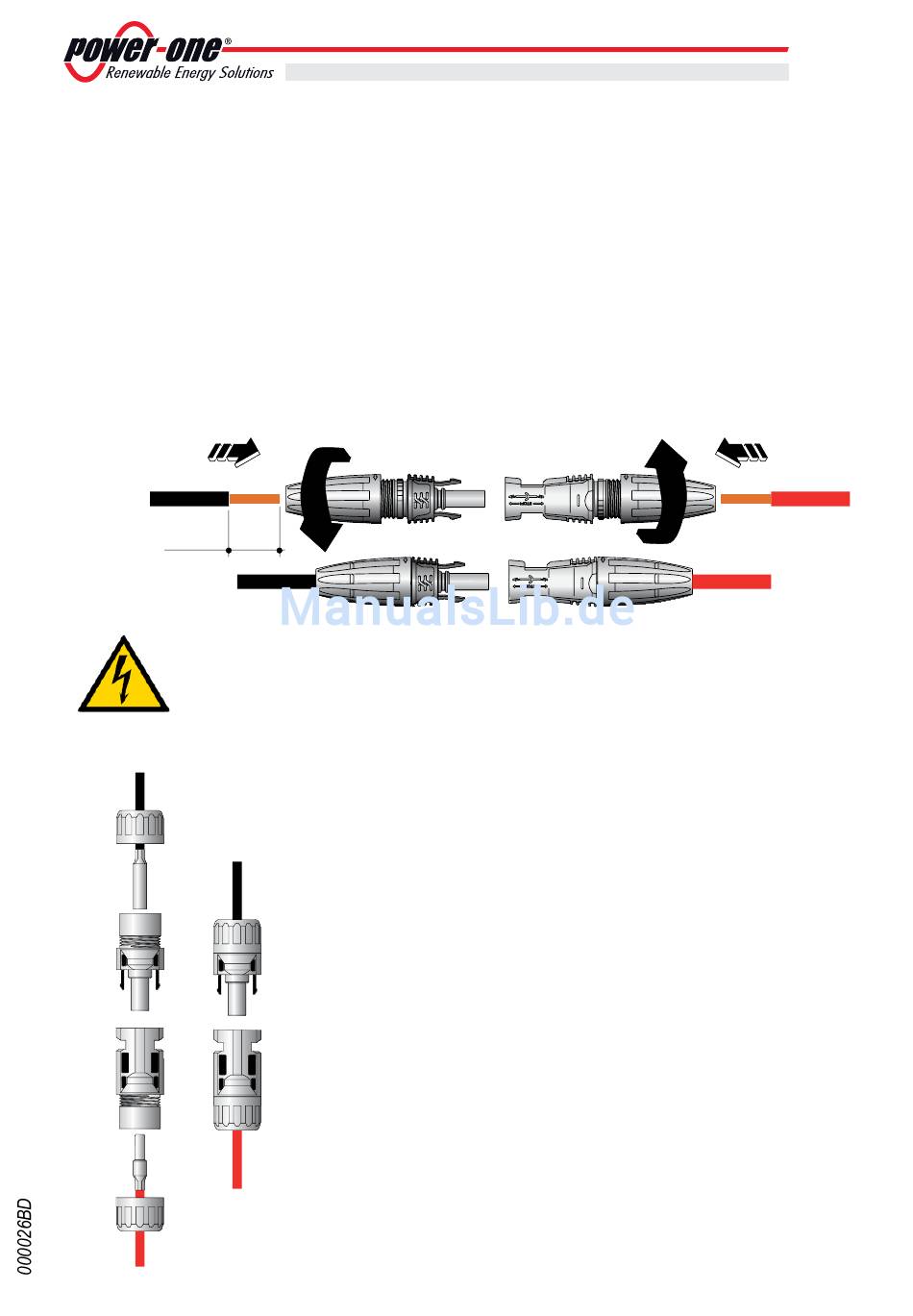

Wechselrichter mit Schnellanschlusssteckern können mit zwei ver-
schiedenen Typen geliefert werden:
WEIDMULLER
Die Installation der Weidmuller Verbinder benötigt keine besonderen
Werkzeuge.
- Das Kabel, an das man den Verbinder anbringen will, bloßlegen (nach-
dem man überprüft hat, dass dieses mit dem Verbinder konform ist).
- Das Kabel in den Verbinder einfügen, bis man ein "Klick" (Einschnap-
pen) hört.
- Die gerändelte Nutmutter für eine optimale Blockierung fest anziehen.
12 mm
ACHTUNG: Um Beschädigungen des Geräts zu vermeiden, beim Anschließen der Ka-
bel auf die Polarität achten!
MULTICONTACT (oder gleichwertig)
Die Installation der Multicontact Verbinder erfordert das Crimpen, das
mit geeigneter Ausrüstung auszuführen ist.
- Das Kabel, an das man den Verbinder anbringen will, bloßlegen (nach-
dem man überprüft hat, dass dieses mit dem Verbinder konform ist).
- Den Endverschluss am Leiter unter Verwendung der eigens dafür vorge-
sehenen Zange anbringen.
- Das Kabel mit Endverschluss in den Verbinder einfügen, bis man das
Einschnappen hört; dies zeigt an, dass der Endverschluss im Verbinder
blockiert ist.
- Die Kabelverschraubung fest drücken, um den Vorgang zu beenden.
