DC
DC
AC
Nicht an das Gitter
angeschlossener Wechselrichter
DC
AC
An das Gitter angeschlossener
Wechselrichter
DC
AC
Nachdem der erste Startvorgang des Wechselrichters beendet ist, muss der An-
schlusskasten mit der spezifischen Software Aurora Manager konfiguriert werden.
Die Software und die zugehörige Konfigurations-Anleitung befindet sich auf der zum
Lieferumfang des Wechselrichters gehörenden CD.

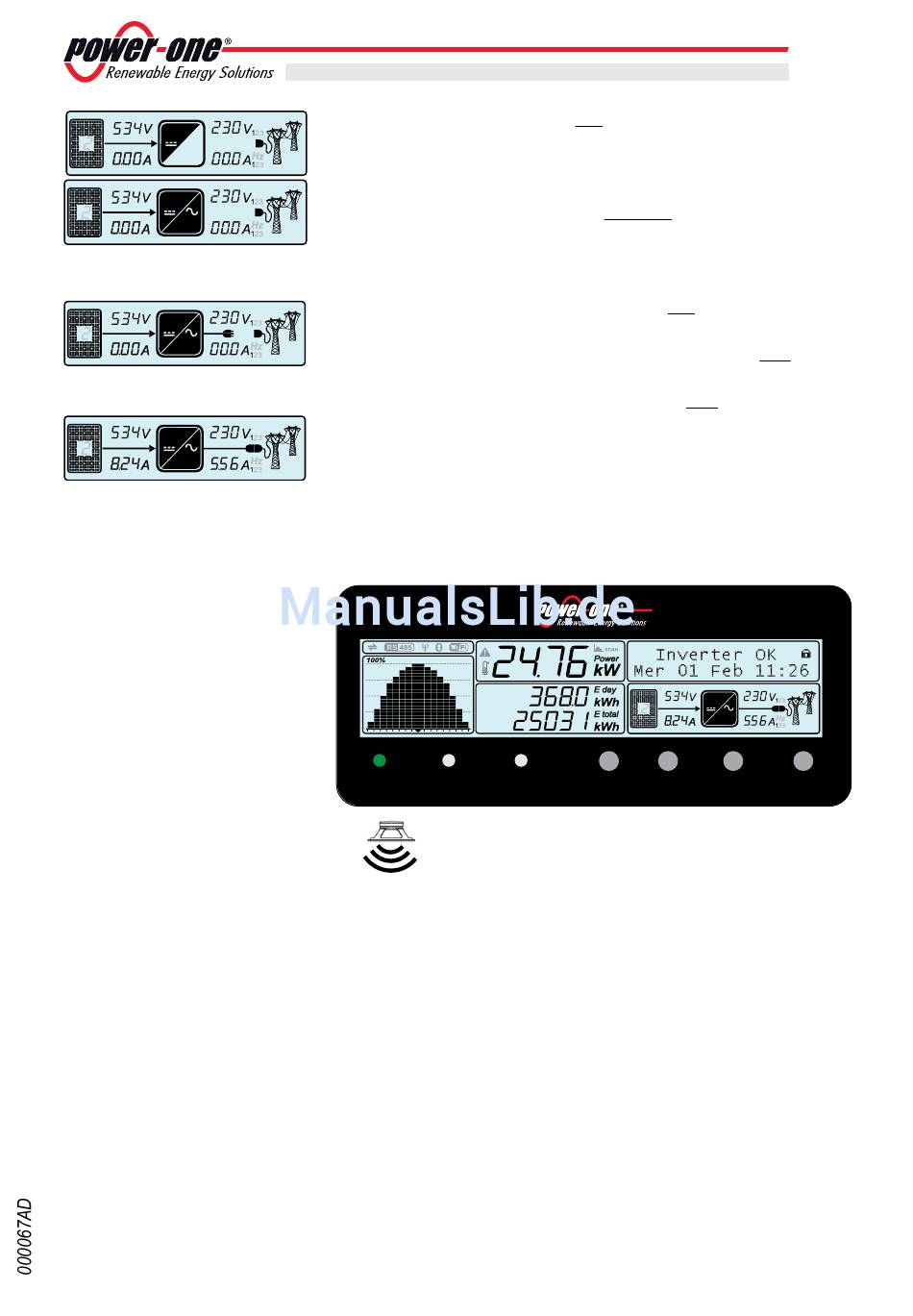

• An diesem Punkt leuchtet das b17 -Icon auf. Es zeigt den Start des
DC-DC (Booster)-Teils an. Dieses Icon bleibt ständig angeschaltet,
wenn DC-DC im Dauerbetrieb ist (Das Aufleuchten des Icons dauert nor-
malerweise ein paar Sekunden).
Unmittelbar danach verhält sich das b18-Icon, das das Teil der AC-DC
-Schaltung (Wechselrichter) anzeigt, ebenfalls normal.
• Unmittelbar danach beginnt der Anschluss des Gitters. In dieser Phase
werden die Icons so lange in Sequenz auf dem b21 Kasten angezeigt, bis
der Anschluss zum Wechselrichter hergestellt ist. Ist der Wechselrichter
angeschlossen, erscheinen die Icons in der gesamten Zeile b21 ständig.
Wird der Wechselrichter vom Gitter getrennt, dann bleiben die Icons auf
der linken Seite (Kabel und Stecker) in der Zeile b21 eingeschaltet.
• Wenn der Verbindungsvorgang abgeschlossen ist, geht der Wech-
selrichter in Betrieb und zeigt das korrekte Funktionieren mittels aku-
stischem Signal und durchgehendem Leuchten eines grünen LED auf
dem LED-Tastatur 14. Das bedeutet, dass die Sonneneinstrahlung aus-
reicht, um Energie ins öffentliche Verteilernetz einzuspeisen.
POWER
ALARM
GFI
BEEP
• Wenn die Netzüberprüfung kein positives Ergebnis erbracht hat, wird
der Vorgang so lange wiederholt, bis alle Parameter, die die Verbindung
mit dem Verteilernetz ermöglichen (Spannung und Taktfrequenz, Iso-
lierwiderstand) im grünen Bereich" liegen. Während dieses Vorgangs
leuchtet das grüne LED.
- 62 -
Funktionsweise
DC
DC
AC
AC
ESC
UP
DOWN
7
ENTER
