Hauptkasten; Beschreibung - Aurora UNO-2.0-I Installationsanleitung

H
auptkasten
a01
a02
a03
a04
a05
a06
09
Ref. Handbuch Ref. Wechsel-
richter
a01 J9 - J10
a02 J5
a03 J7
a04 J8
a05 F1 - J25
a06 J11 - J12
a07 J4
a08 BT1
a09 S1 - S2
a10 S3
a11 J16
a12 J13 - J14
a13 J6 - J15
a14 J24
a15 J23
09 J21 - J22

Hauptkasten 05

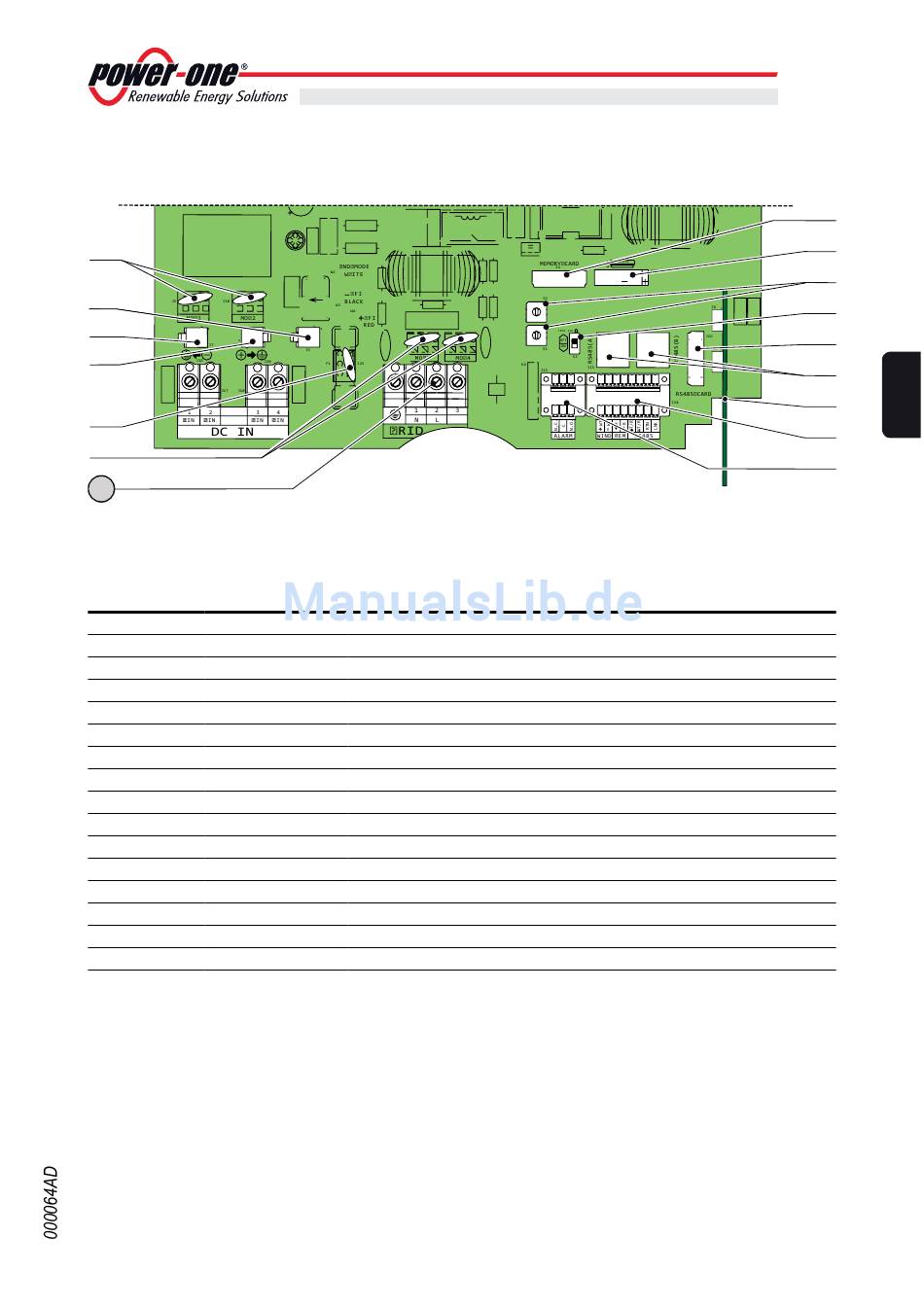

Beschreibung

Eingangsvaristoren
Stecker für die floatende Erdung der Eingänge
Stecker für die negative Erdung der Eingänge
Stecker für die positive Erdung der Eingänge
PTC
Ausgangsvaristoren
Memory Card Wechselrichter
Batterie
Drehschalter für die Ländereinstellungen und die Display-Sprache
Wahlschalter für den Abschlusswiderstand der RS485 Linie
Kommunikationskarte RS485
Verbindung zur RS485 Linie am RJ45-Verbinder
Schlitz des Funkmodulkastens
Anschlüsse der Geschwindigkeitssensoren, Fernsteuerung, RS485
Verbindung zum Multifunktionsrelais
AC-Ausgangsanschlusskasten
