B

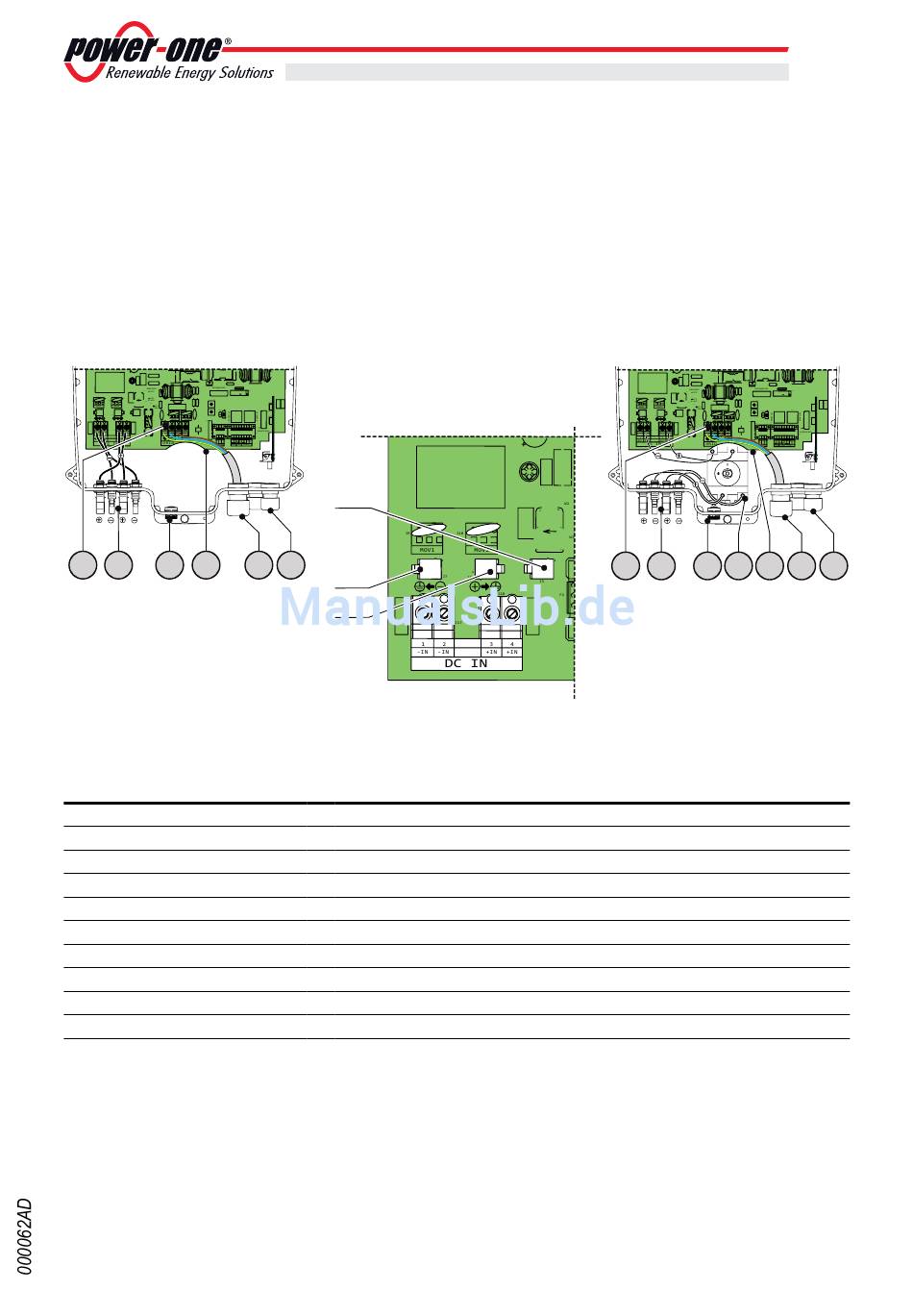

estandteile des Wechselrichters
Standardversion
09 10
11 05
Tabelle: Komponenten der elektrischen Anlage
Beide Wechselrichter modelle 02 (2 kW oder 2.5 kW) stehen in zwei
Ausführungen zur Verfügung:
UNO-X.X-I-OUTD: Standardausführung
UNO-X.X-I-OUTD-S: Ausführung mit DC Trennschalter 07
a02
08 06
a03
a04
Ref.
Beschreibung
05
Hauptkasten
06
Service-Kabelführungsbuchsen
07
DC-Trennschalter
08
AC-Kabelführungsbuchse
09
AC-Ausgangsanschlusskasten
10
DC-Eingangsstecker
11
Kondensationsschutzventil
a02
Stecker für die floatende Erdung der Eingänge
a03
Stecker für die negative Erdung der Eingänge
a04
Stecker für die positive Erdung der Eingänge
- 42 -
Installation
-S Version
09 10
11
07
05
5
08
06
