I
nbetriebnahme
Nichts auf den Wechselrichter stellen während er in Betrieb ist!
Den Wärmeableiter nicht berühren während der Wechselrichter in Betrieb ist!
Einige Teile können sehr heiß werden und Verbrennungen verursachen.
b2
b1
b11
WICHTIG: Vor Inbetriebnahme
ist es wichtig sich zu
versichern, dass alle
Kontrollen und Prüfungen,
die im Abschnitt über die
einleitenden Kontrollen
angegeben sind, durchgeführt
wurden.
Vin < Vstart
Vin > Vstart
Vgrid OK
b4
b6
b3
b5
b7
b13
b12

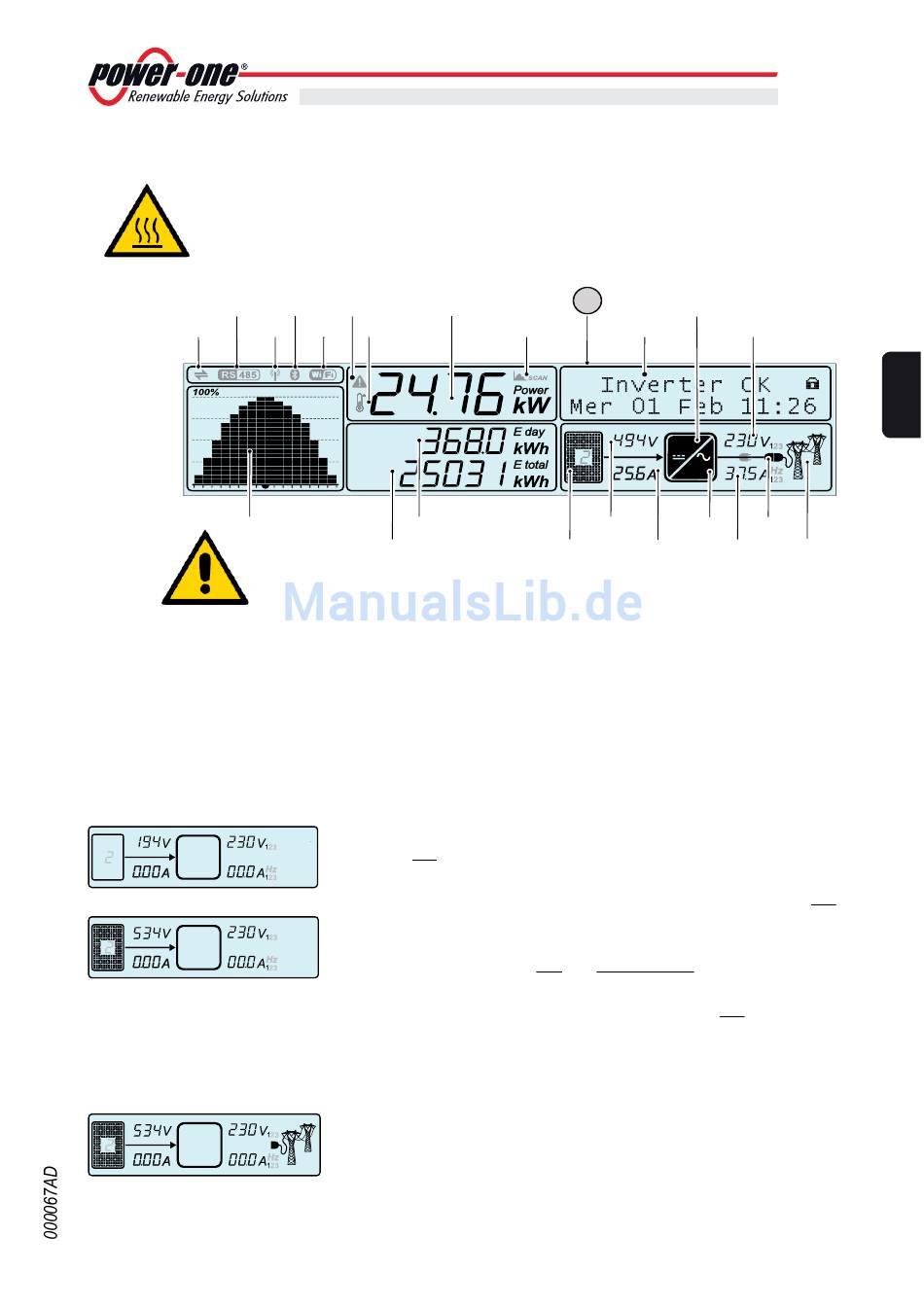

Die Vorgangsweise für die Inbetriebnahme des Wechselrichters ist folgende:
• Den DC-Trennschalter 07 auf ON stellen. Falls zwei externe Trennschal-
ter vorhanden sind (einer für Gleichstrom und einer für Wechselstrom) zu-
erst Trennschalter AC (Wechseltrom) stellen und danach Trennschalter DC
(Gleichstrom). Für das Abschalten der Trennschalter besteht keine vorge-
schriebene Reihenfolge. Die Vorgangsweise für die Inbetriebnahme des
Wechselrichters ist folgende:
• Steht der Wechselrichter unter Strom, so ist als erstes die Ein-
gangsspannung zu prüfen:
- Liegt die DC-Eingangsspannung unter der Vstart-Spannung (die für den
Beginn des Gitteranschlusses des Wechselrichters erforderliche Spannung),
bleibt das b14 -Icon ausgeschaltet und es erscheint die Meldung: "Auf Sonne
warten" b10.
- Liegt die DC-Eingangsspannung über der Vstart-Spannung, wird das b14
Icon angezeigt und der Wechselrichter geht zur nächsten Kontrollphase über.
In beiden Fällen werden die Spannungsverhältnisse und der Ein-
gangsstrom in den Feldern b15 und b16 angezeigt.
• Der Wechselrichter kontrolliert die Gitterparameter. Das b22 -Icon, das die
Gitterverteilung darstellt, kann sich in verschiedenen Statusarten befinden:
- Nicht vorhanden, wenn die Netzspannung fehlt.
- Leuchtet auf, wenn Netzspannung vorhanden ist, aber nicht den im
Montageland vorgeschriebenen Standards entspricht.
- Schaltet sich ein, wenn Netzspannung vorhanden ist und den im Mon-
tageland vorgeschriebenen Standards entspricht. Unter dieser Bedin-
gung beginnt der Wechselrichter die Sequenz des Gitteranschlusses.
Diese Prüfung kann einige Minuten dauern (von maximal 30 Sekunden
bis zu einigen Minuten), je nach Gitterbedingungen und den Einstellun-
gen nach den Standards des Landes.
Funktionsweise
23
b8
b9
b15
b14
- 61 -
7
b17
b10
b19
DC
AC
b18
b21
b16
b22
b20
DE
