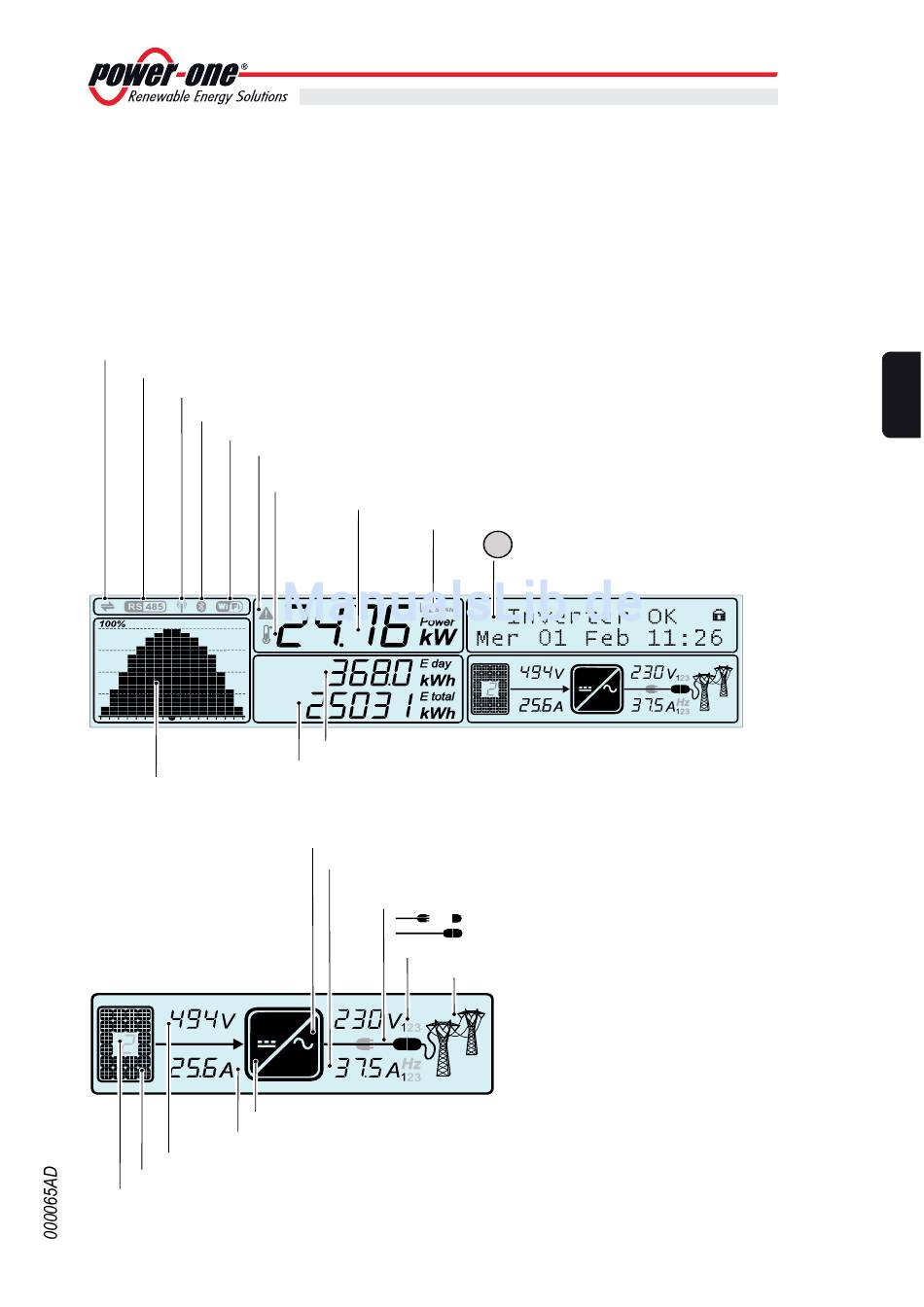

D
isplay und Tastatur
B
eschreibung der Symbole und der Felder des Display
b1 - Signalisiert die Datenübertragung und den Datenempfang über die RS485 Linie
b2 - Signalisiert die Präsenz der Kommunikationslinie RS485
b3 - Meldet das Vorhandensein einer Leitung für Funkkommunikation (Funkmodulkasten montiert)
b4 - Signalisiert die Präsenz und die Freigabe der Kommunikationslinie Bluetooth (NICHT verfügbar)
b5 - Signalisiert die Präsenz und Freigabe der Kommunikationslinie WiFi (NICHT verfügbar)
b6 - Meldet eine für die Eingangsspannung eine Unterlastung innerhalb eines Bereichs oder eine Lei-
b11 - In das Gitter eingespeister Leistungsgraf (von 0 bis 100%). Die Zeitskala ist auf 8/16/24 Stunden einstellbar
DC
b17 - Zeigt den Wandler im DC/DC-Eingang (Booster) an.
b16 - Eingangsstrom (DC)
b15 - Eingangsspannung (DC)
b14 - Zeigt an, dass die Spannung des PV-Generators höher ist als die Vstart des Wechselrichters.
b24 - Zeigt den Kanal an, der sich auf die Werte für die Spannung und den angezeigten Eingangsstrom bezieht. Bei unabhängi-
gen Kanälen sind die Anzeigeparameter zyklisch (Kanal 1 oder 2)
Mithilfe des display 12 werden die Funktionsparameter des Gerätes
dargestellt: Meldungen, Alarme, Kanäle, Spannungen etc.
Das Display zeigt während des Betriebes ein dynamisches Verhalten,
das es gestattet, zyklisch einige Informationen (siehe eigens vorgesehe-
nes Kapitel) darzustellen.
stungseinschränkung vom Gitter oder dem Anzeigenbediener vorgeschrieben
b7 - Meldet eine Unterlastung aufgrund hoher Innentemperatur
b8 - Momentane für das Gitter erzeugter Strom
b9 - MPPT SCAN-Funktion aktiviert
b13 - Stellt die gesamte im Verlauf des Tages produzierte Energie dar.
b12 - Stellt die gesamte seit der Installation des Wechselrichters produzierte Energie dar.
b18 - Zeigt den Wandler von DC zu AC an.
b20 - Ausgangsstrom aus der hervorgehobenen Phase. Am Ende der Anzeige der Ströme
wird die Gitterfrequenz (Hz) angezeigt.
b21 - Anschluss an das Gitter:
b19 - Ausgangsspannung in der hervorgehobenen Phase
AC
23
b10 - Textzeilen für die zyklische Anzeige von Wechsel-
richter-Parameter, Fehlercodes und die Menüna-
vigation
DC
AC
Wechselrichter nicht angeschlossen
Wechselrichter angeschlossen
b22 - Status der Netzspannung:
Keine Ikone vorhanden: Netzspannung nicht vorhanden
Blinkende Ikone: Netzspannung vorhanden, aber außerhalb
der vorgegebenen Standard-Smart-Grid-Parameter
Ikone vorhanden: Netzspannung vorhanden und innerhalb
der vorgegebenen Standard-Smart-Grid-Parameter
- 57 -
6
Instrumente
DE
