nstallationsort
NO
NO
OK
NO
80
cm
50 cm
50
cm
OK
OK
NO

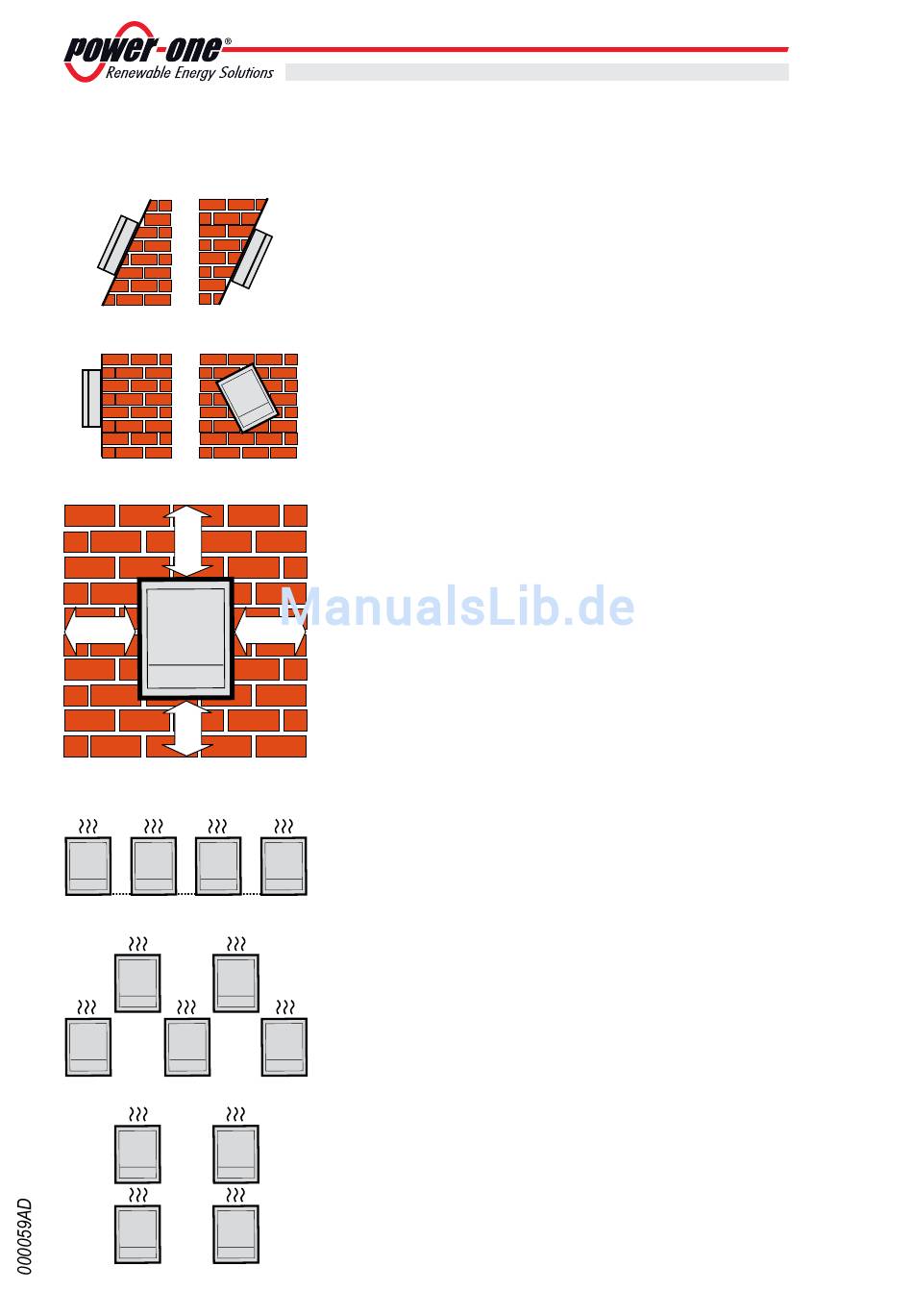

Bei der Wahl des Installationsortes die folgenden Bedingungen beach-
ten:
• An einer Wand oder einer festen und geeigneten Struktur, die das Ge-
wicht tragen kann, installieren.
• An einfach zugänglichen und sicheren Orten installieren.
• Möglichst in Mannshöhe für eine einfache Visualisierung des Displays
und der Led installieren.
• In senkrechter Position mit einer maximalen Neigung (vorne oder
hinten) von 5° installieren. Falls diese Bedingung nicht beachtet wird,
könnte der Wechselrichter aufgrund der Verschlechterung der Wär-
meableitung in Temperatur-Derating geraten.
• Die Wartung der Hard- und Software des Gerätes erfolgt durch Ab-
montierung der Abdeckungen im Frontbereich. Die korrekten Sicher-
heitsabstände für die Installation, die die normalen Kontroll- und War-
tungsoperationen gestatten, überprüfen.
• Die angegebenen Mindestabstände beachten.
50 cm
• Im Falle der Installation von mehrerer Wechselrichtern, diese neben-
einander anordnen.
• Falls der zur Verfügung stehende Raum diese Anordnung nicht gestat-
tet, die Wechselrichter versetzt, wie in der Abbildung dargestellt, anord-
nen, sodass die Wärmeableitung nicht von den anderen Wechselrich-
tern beeinflusst wird.
- 38 -
