Funktionsweise
D

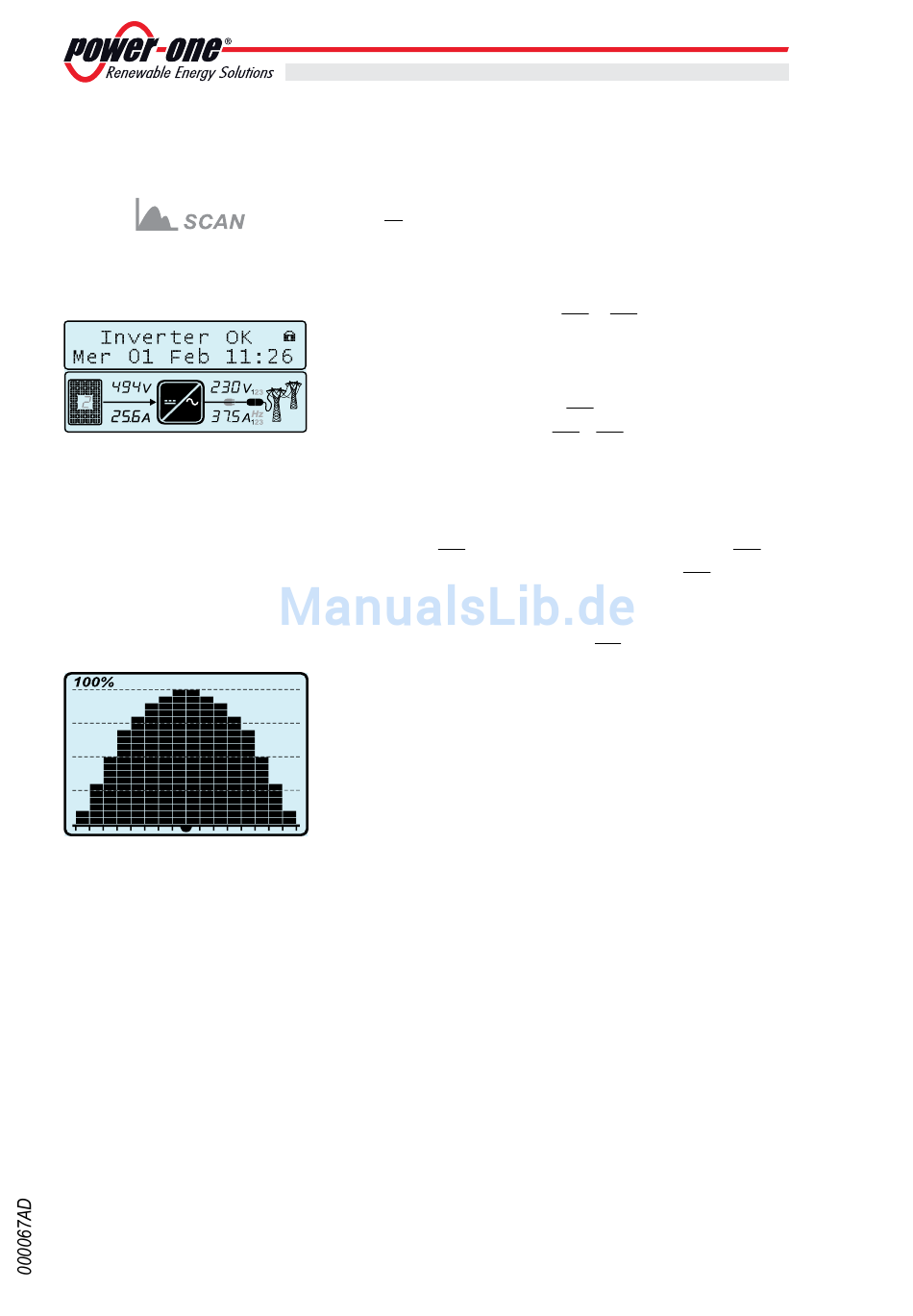

ynamisches Verhalten des Display
• Wenn die Scan-Funktion MPPT aktiviert ist, wird auf dem Display die
Ikone b9 angezeigt. Konfiguration siehe Absatz Menü Einstellungen
MPPT Diese Ikone leuchtet während des Scan-Vorgangs.
• Während des Vorgangs zeigen sich nacheinander folgende Werte:
- Spannung und Stromstärke (b15 e b16) aus dem Photovoltaikgene-
rator. Abhängig von der Konfiguration bzw. dem Modell des Wechsel-
richters werden Spannung und Stromstärke eines oder beider Kanäle
angezeigt (bzw. der einzelnen Stränge). Der in Frage kommende Ein-
DC
gangskanal wird über die Ikone b14 angezeigt.
AC
- Spannung und Stromstärke (b19 e b20) in den verschiedenen Phasen.
Je nach Wechselrichtermodell werden Spannung und Stromstärke in ei-
ner (1) bzw. 3 Phasen (1,2,3) angezeigt. Die in Frage kommende Phase
wird rechts neben Spannung und Stromstärke angezeigt.
Nach Beenden von o.a. Anzeige werden die Taktfrequenz des elektri-
schen Feldes b20 sowie die entsprechende Spannung b19 angezeigt.
Gleichzeitig werden auf dem Graphikdisplay b10 nacheinander die
wichtigsten Werte des Wechselrichters angezeigt.
• Anzeige des Leistungsdiagramms b11.
Das Histogramm sieht 16 horizontale und 20 vertikale Einheiten vor.
Die horizontale Achse des Diagramms repräsentiert den Zeitverlauf,
und kann vom Bediener auf 8, 16 oder 24 Stunden eingestellt werden;
demzufolge kann jede horizontale Einheit 30, 60 oder 120 Minuten dar-
stellen.
Die vertikale Achse repräsentiert die maximale Leistungsbegrenzung
(2.2kW für UNO-2.0-I-OUTD und 2.75kW für UNO-2.5-IOUTD), 100%
entspricht daher diesem am Ausgang abgegebenen Leistungswert.
Der von jedem Rechteck des Diagramms dargestellte Leistungswert
stellt den Mittelwert der Leistung innerhalb des auf der horizontalen
Achse angegebenen Zeitintervalls dar.
- 64 -
