2. Conexión del aparato
•
Nunca instale el vapor mixto sobre
aparatos con salida de calor y/o vapor
intensa, ya que puede afectar al
funcionamiento del vapor mixto. Existe
riesgo de electrocución.
•
En la proximidad del aparato no se
deben almacenar ni utilizar gases o
líquidos inflamables. Éstos se pueden
inflamar espontáneamente debido a la
gran generación de calor y poner en
peligro a las personas y al producto.
Peligro de incendio
•
El conducto de salida de aire (parte
posterior izquierda) puede alcanzar
una alta temperatura. Peligro de
quemaduras
•
La celosía de ventilación del panel
posterior e inferior del aparato y el
conducto de entrada y salida de aire
no deben cubrirse, desplazarse ni
bloquearse.
•
Retire todo el material de embalaje, los
documentos, las etiquetas, los
recipientes, etc. de la cámara interior.
•
Retire las láminas protectoras del
aparato.
•
Bloquee los rodillos si el vapor mixto
se instala en un soporte con ruedas
antes de efectuar las conexiones de
eléctrica, agua y desagüe. De este
modo, evitará que se dañen las
canalizaciones de suministro en caso
de que el vapor mixto se mueva.
•
Desconecte las canalizaciones de
suministro antes de que el aparato se
mueva.
2.2 Conexión eléctrica
•
La conexión eléctrica del aparato debe
realizarse a cargo del servicio de
asistencia autorizado de acuerdo con
las leyes y reglamentos específicos del
país.
•
Antes de conectar el aparato, coteje
los datos de la placa de características
con los del suministro doméstico; la
placa de características se encuentra
en el lateral de aparato.
•
Antes de abrir la pared lateral y
ejecutar trabajos de reparación y
mantenimiento, desconecte el vapor
mixto de la tensión de red. Peligro de
electrocución.
•
En la proximidad del aparato debe
instalarse un dispositivo seccionador
para todos los polos con una apertura
de contacto de 3 mm como mínimo
con el fin de desconectar el aparato de
la tensión durante la ejecución de las
tareas de limpieza, reparación o
instalación.
•
Realice una conexión equipotencial en
el aparato.
•
Instale en el aparato, de acuerdo con
las normas de instalación en vigor, un
interruptor del circuito de fallos de
conexión a tierra con una tensión
nominal adecuada. No deben
instalarse otros aparatos de consumo
junto con el vapor mixto.
•
El diagrama de alimentación de circuito
y la lista de piezas de recambio se
encuentran en el compartimiento de
conexión del aparato.
•
Los terminales de conexión se
encuentran detrás del panel posterior
extraíble.
•
El cable de conexión de red debe ser
resistente al aceite, flexible y debe
estar revestido. Debe cumplir con el
identificador 60245 CEI 57 (cable de
caucho recubierto con policroropreno
H05RN-F).
•

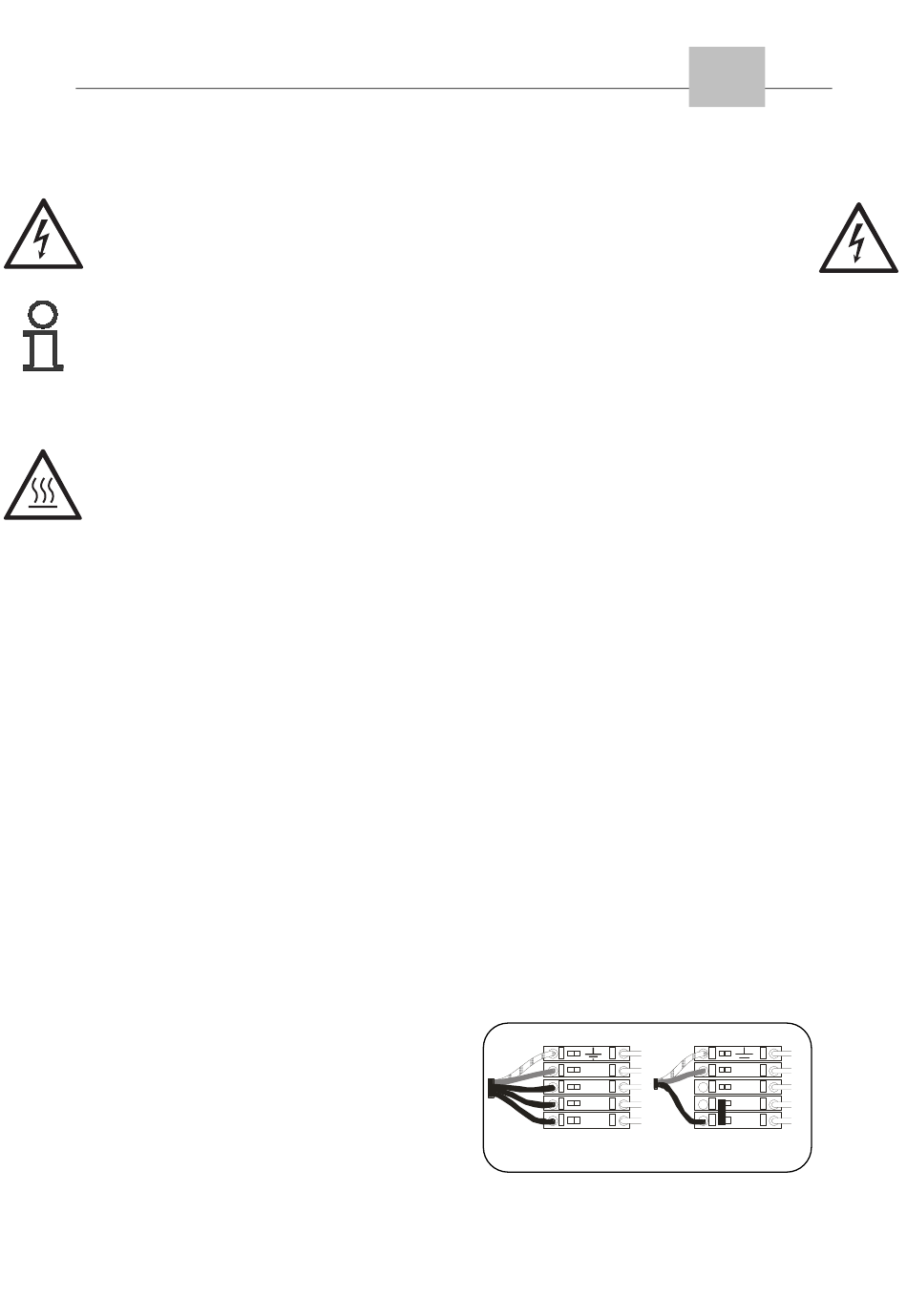

Realice la conexión eléctrica de la
versión 1 NPE 1 o 3 NPE como se
indica a continuación:
N
L3
L2
L1
3/N/PE 40 0V
50/60Hz 5, 7kW
•
La conexión del cable actúa como
protector y debe estar afianzada.
53
ES
N
L3
L2
L1
~ 1 /N/PE 2 30V ~
5 0/60Hz 3,0kW
