Cobra Fusion™ va conectado a un electrobisturí a través de un cable que está permanentemente
enchufado al mango de la sonda. Las instrucciones de uso del electrobisturí están disponibles en el manual
de usuario del mismo.
La sonda de ablación distal incorpora un estabilizador de vacío integrado que se conecta a una fuente de
vacío mediante un tubo auxiliar suministrado. El tubo auxiliar consta de una llave de paso de tres vías y un
tubo con un conector Luer macho en un extremo y un conector a la fuente de vacío en el otro. La llave de
paso y el tubo se acoplan al tubo que sale del mango de la sonda. También se suministra una sección de
tubo de 1 m para conectar un recipiente de líquidos a la fuente de vacío.
Cobra Fusion™ cuenta con un imán en el extremo distal que se acopla al conector magnético del extremo
proximal del introductor. De este modo, el usuario puede conectar temporalmente el introductor, guiar la
sonda hasta la posición anatómica correspondiente y desacoplar después el introductor. El introductor de
Cobra Fusion™ se puede utilizar como sea preciso para hacer avanzar la sonda hasta la posición
anatómica deseada. Es de forma curvada y se endereza con un estilete de acero inoxidable que se
introduce al inicio de su uso. Una vez que el extremo distal enderezado alcanza el lugar correspondiente
del corazón, se retira el estilete y se sigue empujando el introductor. A continuación, se acopla el conector
magnético proximal del introductor al conector magnético distal de la sonda Cobra Fusion™. El extremo
distal del introductor se puede recuperar utilizando bien el recuperador de punta de bola o el recuperador
flexible suministrado en el kit de recuperador auxiliar. Una vez acoplado, si se tira del introductor/
recuperador se alineará la sonda con el tejido afectado. Una vez en el lugar correcto, se desconecta el
introductor de la sonda de ablación.
Cuando se conecta el Cobra Fusion™ a un marcapasos externo provisional, puede usarse para
proporcionar estimulación eléctrica cardíaca, detección, trazado y estimulación temporales para evaluar el
aislamiento eléctrico y el bloque conductor de las lesiones que se pretenden extirpar en el tratamiento
quirúrgico de las arritmias. COBRA Fusion debe desconectarse del electrobisturí y conectarse a un
marcapasos externo temporal mediante el cable auxiliar suministrado.

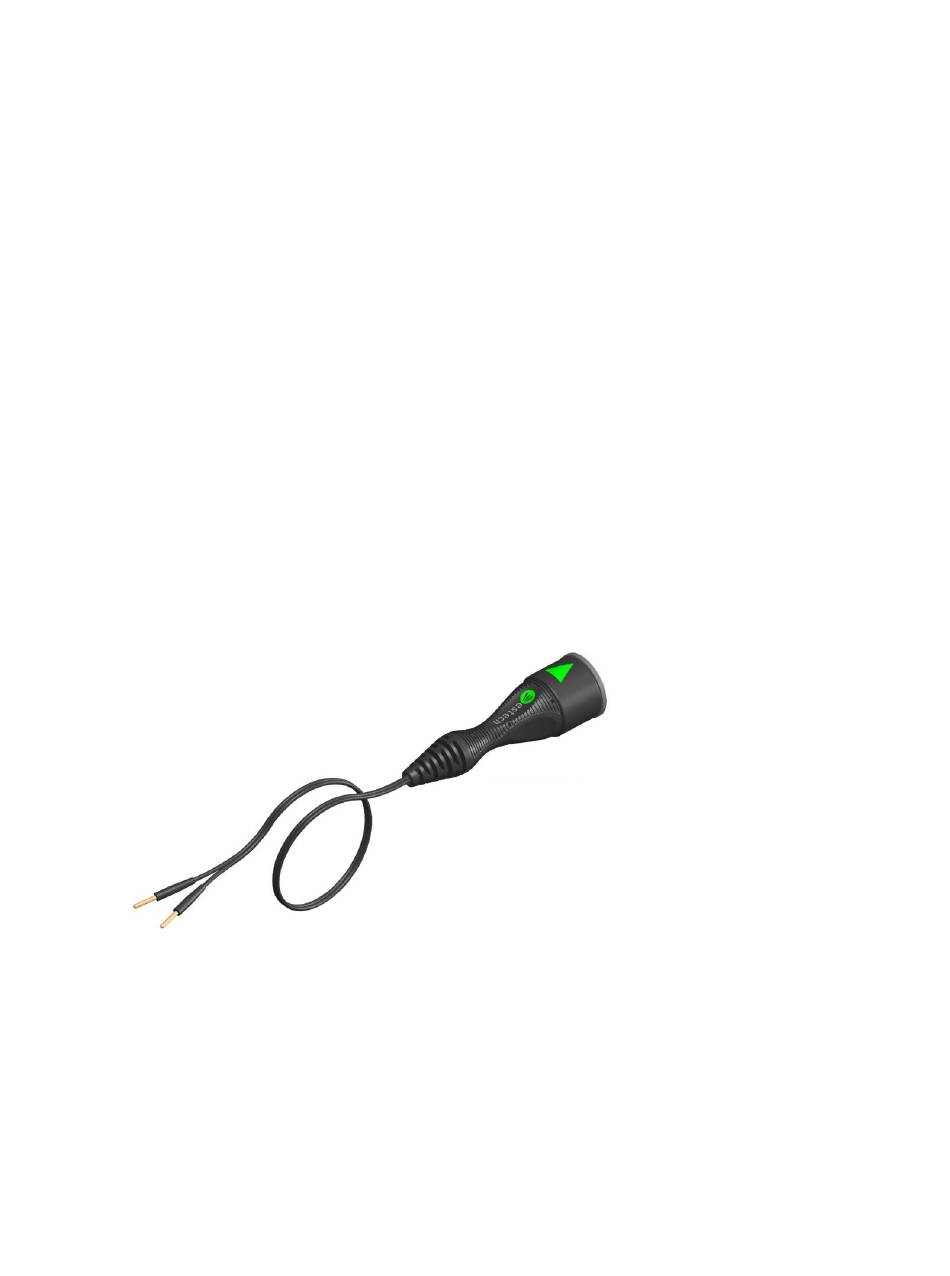

ADAPTADOR DE
ESTIMULACIÓN ELÉCTRICA
Clavijas para
marcapasos
430-15106-02_Rev J
Conector/mango
hembra moldeado para
conexión de la sonda
