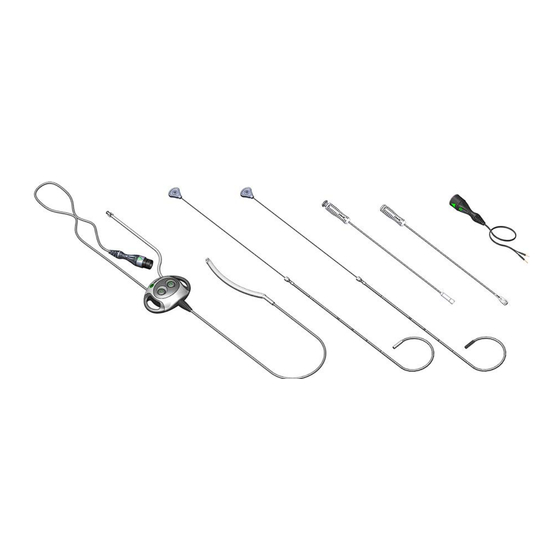

AtriCure COBRA Fusion Gebrauchsanweisung

Ablationssystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 40

Quicklinks

Caution: Federal (U.S.A.) law restricts this device to sale by or on the order of a physician.
COBRA Fusion
Catalog Numbers 700-001, 700-001MI, 700-001S, 700-002,
700-003, 700-004
Patent No. 5,651,780; 5,769,847; 6,106,522; 6,129,724; 6,387,092; 6,447,506; 6,471,699; 6,500,172;
7,115,122; 7,226,448; 7,335,196; 7,413,568; 7,837,684; 7,957,820; 8,419,729; 8,518,038; Additional
Patents Pending
I n s t r u c t i o n s f o r U s e
TABLE OF CONTENTS
ENGLISH ........................................................................................................................................................... 2
ČESKY ............................................................................................................................................................. 12
NEDERLANDS ................................................................................................................................................. 21
FRANÇAIS ....................................................................................................................................................... 31
DEUTSCH ........................................................................................................................................................ 41
ITALIANO ........................................................................................................................................................ 51
ESPAÑOL ........................................................................................................................................................ 61
SLOVENSKY .................................................................................................................................................... 71
HRVATSKI ....................................................................................................................................................... 81
Sterile - Single Use Only
AtriCure Incorporated
7555 Innovation Way
Mason, Ohio 45040 USA
Customer Service:
1-866-349-2342 (toll free)
430-15106-02_Rev J
®
Ablation System
Köntges SPRL
Avenue Hellevelt 35
B-1180 Brussels Belgium
Tel: +32 (0) 2 375 51 63
Page 1 of 88
