3.4 Clapet anti-retour

Si un clapet anti-retour est posé sur la tuyauterie,
voir fig. 3, il faut s'assurer que la pression de refoule-
ment minimale du circulateur soit toujours supérieure
à la pression de fermeture du clapet. Ceci est parti-
culièrement important en mode "régulation à pres-
sion proportionnelle" (hauteur manométrique réduite
à faibles débits).

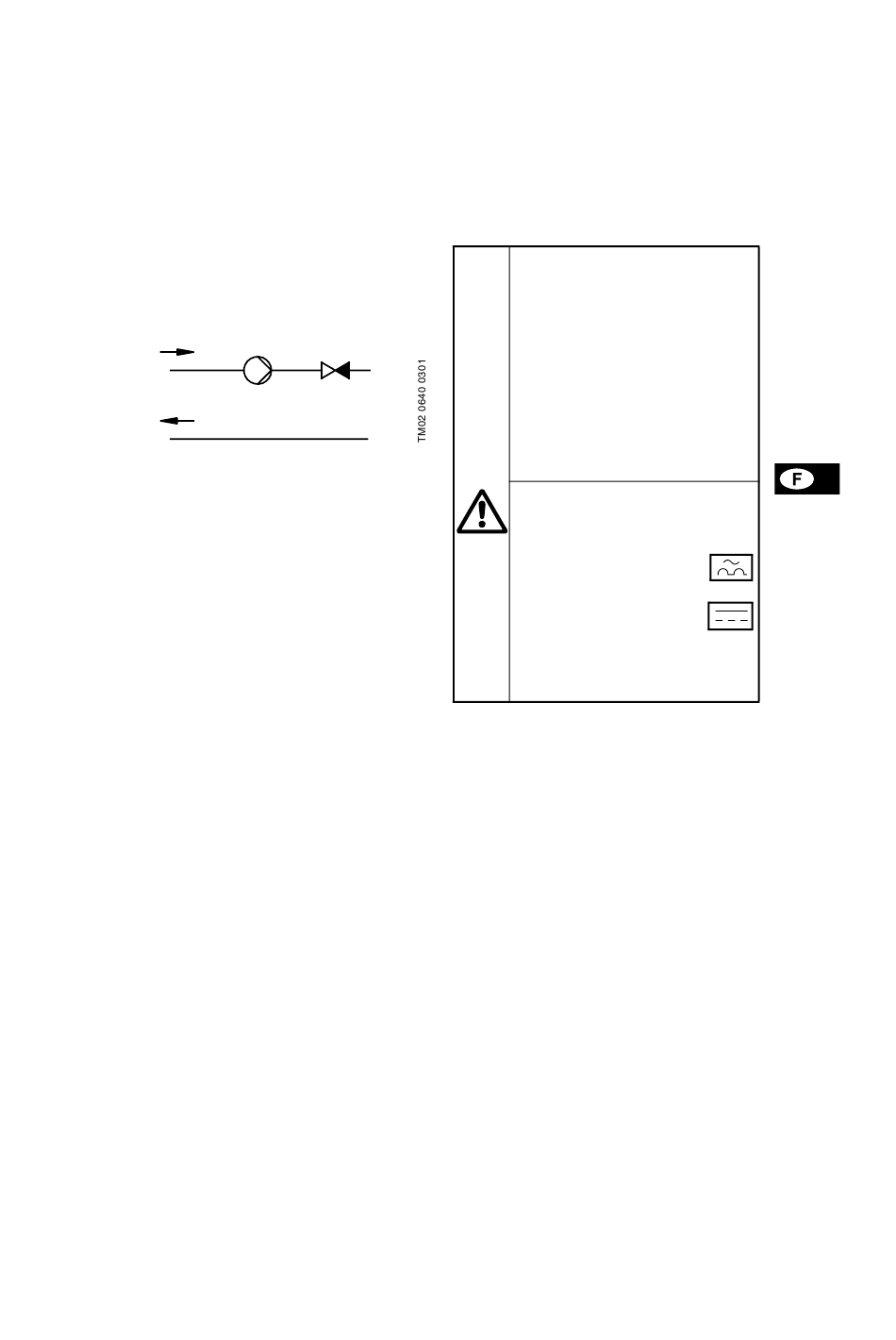

Fig. 3

3.5 Isolation

Si le circulateur est isolé sans utiliser les kits d'isola-
tion GRUNDFOS, il faut s'assurer que le capteur de
pression différentielle et de température situé sur le
corps du circulateur ne soit pas recouvert.

3.6 Protection antigel

Si le circulateur reste inutilisé pendant les périodes
de gel, prendre les dispositions nécessaires pour
éviter les éclatements dûs au gel.
4. Branchement électrique
Le branchement et la protection électriques doivent
être réalisés conformément aux règles en vigueur.
Ne jamais effectuer de branchements à
l'intérieur de la boîte à bornes du circula-
teur, sauf si l'alimentation électrique a
été coupée pendant au moins 5 minutes.
Le circulateur doit impérativement être
relié à la terre.
Le circulateur doit être relié à un interrup-
teur général extérieur avec un intervalle
isolant de 3 mm mini entre chaque pôle.
La mise à la terre ou au neutre peut être
utilisée pour la protection contre le con-
tact indirect.
La mesure au megohmmètre doit être ef-
fectuée conformément au paragraphe
9. Mesure au megohmmètre.
Si le circulateur est branché sur
une installation électrique équi-
pée d'un disjoncteur à pertes à
la terre à titre de protection
supplémentaire, ce disjoncteur
doit couper le circuit lorsque
des courants de fuite à la terre
à courant continu (courant con-
tinu pulsé) et des courants de
fuite à la terre en courant
continu normal se déclen-
chent.
Le disjoncteur doit être marqué
des deux symboles représen-
tés.
• Le circulateur ne nécessite pas de protection ex-
terne du moteur.
• Si l'on exige une classification du circulateur dans
la classe de qualité de surtension 1 ou 2 confor-
mément à VDE 0160/12.90, il faut impérative-
ment installer un préfiltre.
Contacter GRUNDFOS pour tous renseigne-
ments complémentaires.
• La tension et la fréquence de fonctionnement sont
inscrites sur la plaque signalétique du circulateur.
S'assurer que le moteur est adapté à l'alimenta-
tion électrique où il sera branché.

4.1 Tension d'alimentation

3 x 400-415 V ±10%, 50 Hz.
