2. Applicazioni
Le UPE Serie 2000 sono state progettate per la cir-
colazione di liquidi in impianti di riscaldamento. Le
pompe possono venire utilizzate anche negli impianti
domestici di circolazione di acqua calda sanitaria.
Le UPE Serie 2000 sono utilizzabili in:
• impianti a portata costante dove è importante ot-
timizzare il punto di lavoro della pompa,
• impianti a portata variabile in funzione diretta
della temperatura acqua.

2.1 Liquidi pompati

Puliti, non aggressivi e non esplosivi, non contenenti
particelle solide, fibre o oli minerali.
Negli impianti di riscaldamento, l'acqua deve ri-
spondere agli standard del settore relativi alla qualità
dell'acqua, come ad es. lo standard tedesco VDI
2035.
Negli impianti domestici di circolazione di acqua
calda sanitaria è raccomandabile di utilizzare le
pompe UPE solo per acque di durezza inferiore a
circa 14°dH.
Per acque con grado di durezza superiore, è racco-
mandato l'uso di pompe ad accoppiamento diretto
tipo TPE.
Le pompe non devono venire utilizzate per
il trasferimento di liquidi infiammabili come
benzine, oli, gasolio o liquidi similari.
3. Installazione
Quando vengono installate pompe tipo UPE 50-xx e
65-xx, con forature ovali per i bulloni delle flange, è
consigliabile montare delle rondelle come mostrato
in figura 1.

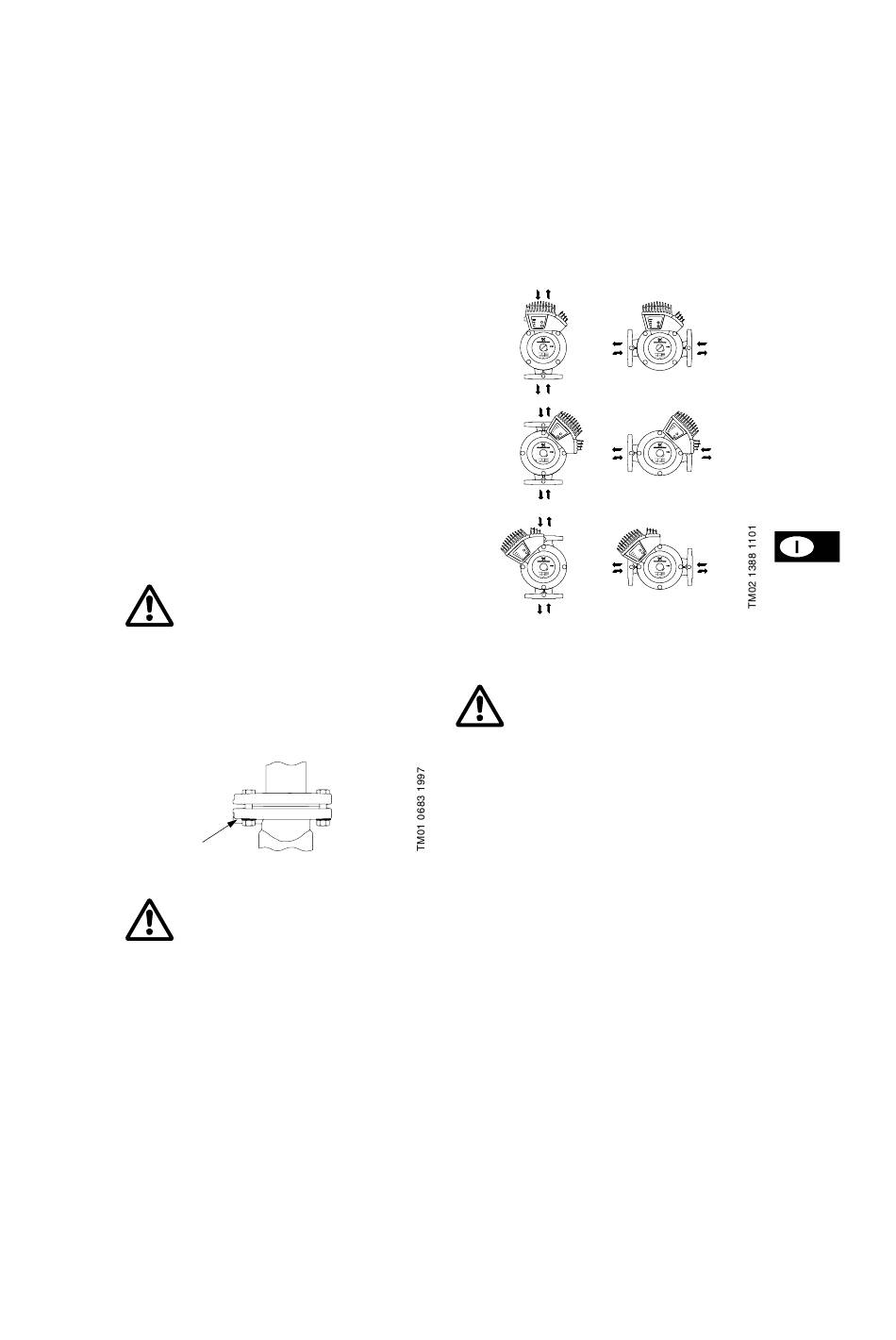

Fig. 1
Rondella
Vedere le dimensioni di montaggio alla fine di queste
istruzioni.
Prendere particolare cura affinché le per-
sone non vengano a contatto con le super-
fici calde della pompa.
La pompa deve venire installata con albero motore
perfettamente orizzontale.
Le frecce impresse sul corpo pompa indicano la dire-
zione del flusso di liquido attraverso la pompa.
3.1 Posizioni della scatola di controllo
La scatola di controllo può venire ruotata nelle posi-
zioni mostrate in fig. 2.
Nota: la scatola di controllo può venire posizionata
solamente nelle posizioni indicate.
Fig. 2
3.2 Cambiamento posizione scatola di
controllo
Per cambiare la posizione della scatola di controllo
Installazione
agire come segue:
1.
Rimuovere le quattro viti di fissaggio della testa
pompa.
2.
Ruotare la testa pompa nella posizione deside-
rata.
Pompa
3.
Rimettere e stringere le viti.
3.3 Cambiamento posizione targhetta
Se la posizione della scatola di controllo viene cam-
biata, anche la targhetta dovrà essere girata così
che i punti di fissaggio risultino posizionati inferior-
mente. Questo permette all'eventuale aria disciolta
nell'acqua di uscire.
Per cambiare la posizione della targhetta rimuovere
la parte esterna della stessa in corrispondenza dei
punti di fissaggio con un cacciavite, ruotarla nella
nuova posizione ed infine premerla nella sua sede.
Prima di smontare la pompa, l'impianto va
svuotato o le valvole di intercettazione su
entrambi i lati della pompa vanno chiuse,
poiché il liquido può essere a temperatura
molto elevata e ad alta pressione.
91
