7.6.1 Externe Störmeldung
Die Pumpe besitzt über die Klemmen 2 und 3 einen
Ausgang für ein potentialfreies Störmeldesignal.

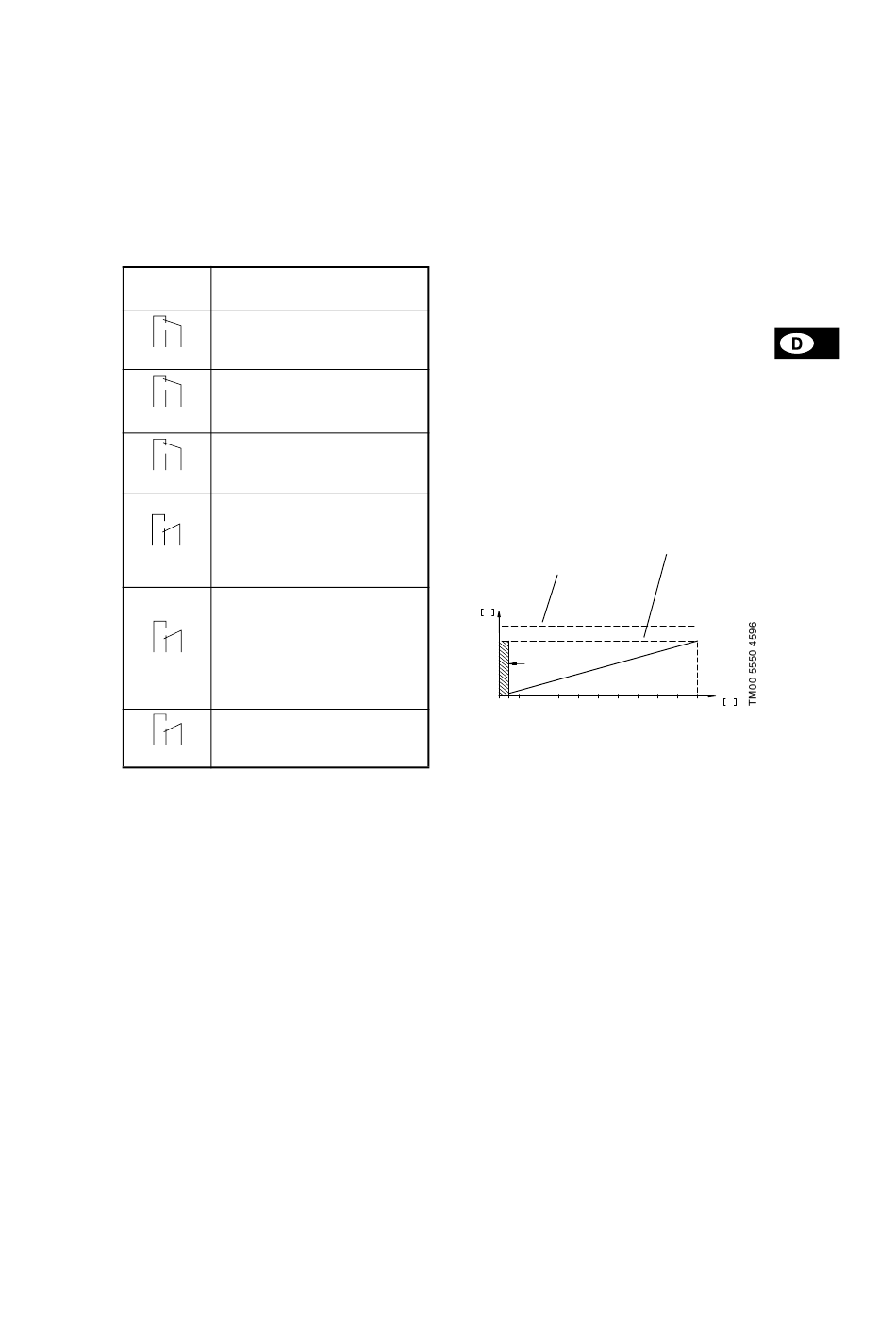

Funktion des Signalausganges:
Signal-
Beschreibung
ausgang
Die Versorgungsspannung ist ab-
geschaltet.
1 2 3
NC NO C
Die Pumpe läuft.
1 2 3
NC NO C
Die Pumpe wurde ausgeschaltet.
1 2 3
NC NO C
Die Pumpe hat wegen einer Stö-
rung abgeschaltet und wird versu-
chen, neu zu starten. (Die Pumpe
kann evtl. durch Quittierung der
1 2 3
NC NO C
Störmeldung manuell eingeschal-
tet werden.)
Die Pumpe läuft wieder, nachdem
sie zuvor wegen einer Störung ab-
geschaltet hatte.
Achtung: Bei fehlendem Diffe-
renzdruck- und Temperatursensor-
1 2 3
NC NO C
signal schaltet die Pumpe nicht
aus, sondern läuft auf der MAX-
Kennlinie weiter.
Die Pumpe wurde ausgeschaltet,
hatte zuvor aber wegen einer Stö-
1 2 3
rung abgeschaltet.
NC NO C
Der Störmeldeausgang wird aktiviert, wenn von der
Pumpe Störungen registriert werden. Das Störmel-
derelais wird zusammen mit der roten Meldeleuchte
umgeschaltet.
Störmeldequittierung:
Eine Störmeldung kann wie folgt quittiert werden:
• Durch kurzzeitiges Drücken der auf der Pumpe
befindlichen Taste "+" oder "–". Hierdurch wird die
Einstellung der Pumpenleistung nicht beeinflußt.
• Durch kurzzeitiges Abschalten der Versorgungs-
spannung zur Pumpe.
• Mit der R100, siehe Abschnitt 8.3 R100.
Die Störmeldung kann erst dann quittiert werden,
wenn die Störung nicht mehr anliegt.

7.7 Externe analoge 0-10 V Steuerung

Die Pumpe besitzt einen Eingang für einen externen
0-10 VDC analogen Signalgeber (Klemme 11 und
12). Über diesen Eingang läßt sich die Pumpe von
einem externen Regler steuern, falls die Pumpe auf
eine der folgenden Regelungsarten eingestellt ist:
• Konstantkennlinie.
Das externe Analogsignal steuert die Pumpen-
kennlinie im Bereich zwischen der MIN-Kennlinie
und der eingestellten Konstantkennlinie nach der
Charakteristik in Abb. 10.
• Druckregelung.
Das externe Analogsignal steuert die Förderhöhe
zwischen dem Sollwert, der der MIN-Kennlinie
entspricht, und dem eingestellten Sollwert nach
der Charakteristik in Abb. 10.
Bei einer Eingangsspannung unter 0,5 V wird die
Pumpe auf der MIN-Kennlinie laufen. Der Sollwert
kann nicht geändert werden.
Der Sollwert läßt sich nur bei einer Eingangsspan-
nung über 0,5 V ändern.
Abb. 10
Eingestellte Förderhöhe/Konstantkennl.
Max. Förderhöhe/Konstantkennl.
H m
MIN-Kennlinie
0 1 2 3 4 5 6
Achtung:
• Der Eingang für MAX-Kennlinie, Klemme 7 und
10, muß geöffnet sein.
• Der Eingang für MIN-Kennlinie, Klemme 7 und 9,
muß geschlossen sein.

7.7.1 Externe Schaltbefehle

Die Pumpe besitzt drei Signaleingänge für die fol-
genden externen Schaltbefehle:
• Ein-/Ausschalten der Pumpe (Klemme 7 und 8).
• Betrieb MAX-Kennlinie (Klemme 7 und 10).
• Betrieb MIN-Kennlinie (Klemme 7 und 9).
Wird die Pumpe durch externe Signale gesteuert,
werden die Leuchtfelder/Meldeleuchten die aktive
Funktion anzeigen.
7 8 9 10 U V
