3.4 Terugslagklep

Indien een terugslagklep in het systeem is opgeno-
men (zie afb. 3) moet men ervoor zorgen dat de mi-
nimale pompdruk altijd hoger is dan de sluitdruk van
de klep. Dit is vooral belangrijk bij regeling op basis
van drukverschil met leidingweerstandcompensatie
(verlaagde opvoerhoogte bij lage volumestromen).

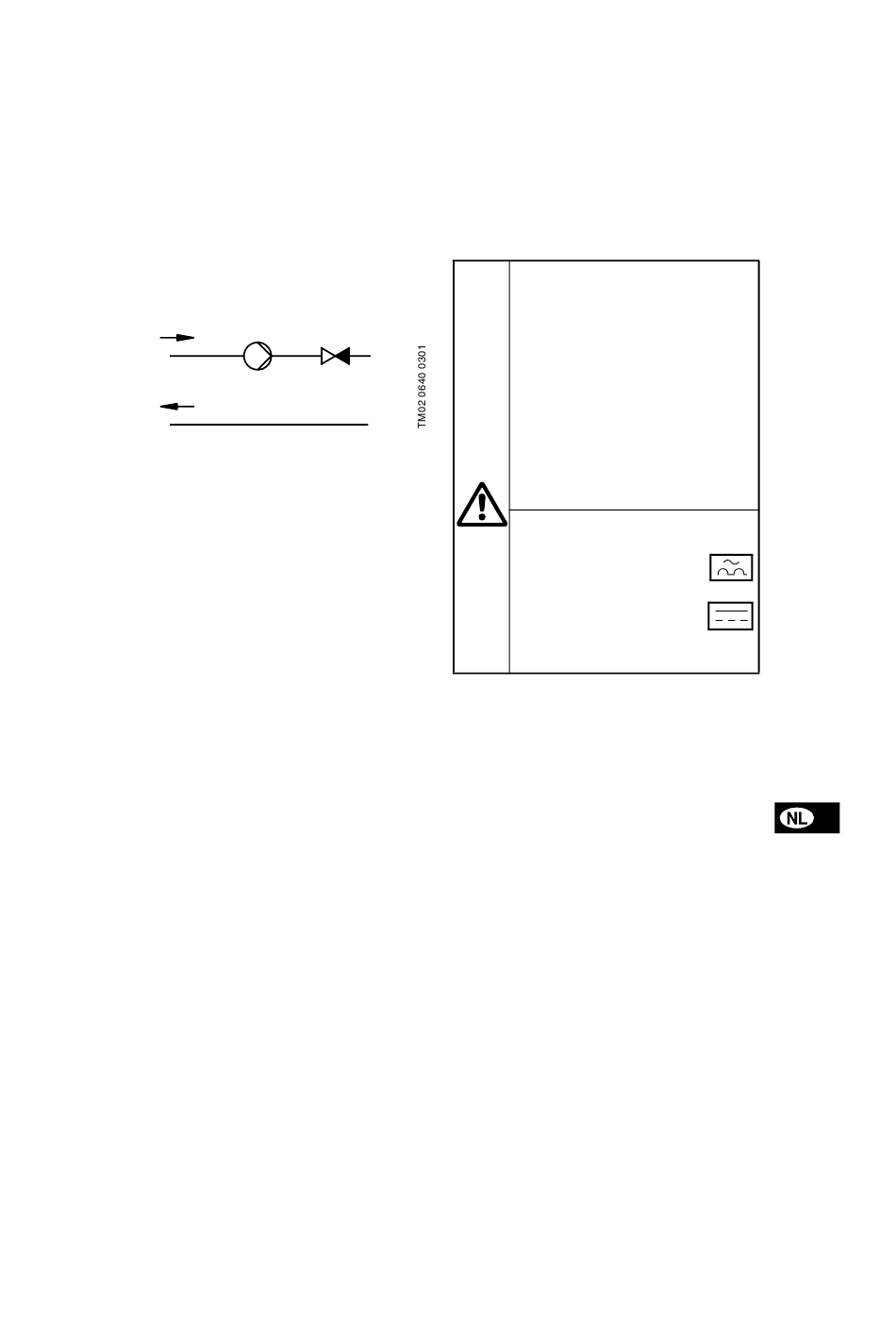

Afb. 3

3.5 Isolatie

Indien de pomp met andere middelen dan een isola-
tieset van GRUNDFOS is geïsoleerd, moet men er-
voor zorgen dat de drukverschilopnemer en de
temperatuuropnemer in het pomphuis niet worden
afgedekt.

3.6 Vorstbeveiliging

Als de pomp tijdens vorst niet in bedrijf is, dienen
maatregelen te worden genomen om vorstschade te
voorkomen.

4. Elektrische aansluiting

De elektrische aansluiting en beveiliging dienen vol-
gens de in Nederland/België geldende regels plaats
te vinden.
Maak geen aansluitingen in de klemmen-
kast tenzij de voedingsspanning naar de
pomp ten minste 5 minuten is uitgescha-
keld.
De pomp dient te worden geaard via de
aardklem.
De pomp dient op een externe hoofd-
schakelaar met een contactafstand van
tenminste 3 mm van alle polen te worden
aangesloten.
Voor bescherming tegen indirect contact
kan aarding of neutralisatie worden toe-
gepast.
Megging dient te worden uitgevoerd vol-
gens de aanwijzigen in hoofdstuk 9. Meg-
ging.
Indien de pomp extra wordt be-
veiligd met een aardlekschake-
laar, dient deze de pomp uit te
schakelen wanneer zich aard-
lekstromen met pulserende ge-
lijkstroomcomponent en een
gelijkmatige aardlekstroom
(DC) voordoen.
Deze aardlekschakelaars die-
nen de volgende symbolen te
hebben:
• Een extra motorbeveiliging is niet nodig.
• Indien pompen van de UPE Serie 2000 tegen
overspanning beveiligd moeten zijn, conform de
eisen van klasse 1 en 2 van VDE 0160/12.90,
moet een voorfilter worden geïnstalleerd.
Neem voor meer informatie contact op met
GRUNDFOS.
• De voedingsspanning en -frequentie staan ver-
meld op het typeplaatje van de pomp. Controleer
of de motor geschikt is voor de aanwezige voe-
dingsspanning.

4.1 Voedingsspanning

3 x 400-415 V ±10%, 50 Hz.
