Modul: Shaper 1/2
definiert den Haltepegel, auf dem die Kurve bleibt,
bis die Taste losgelassen wird. Die letzte Phase der
Kurve wird durch den Release-Parameter definiert:
Das ist die Zeit, welche die Kurve nach dem Loslassen
der Taste benötigt, um vom Sustain-Pegel auf Null
zurück zu fallen.
Im Shaper-Modus Amplifier und Par. Levels wird
grundsätzlich eine ADSR-Hüllkurve verwendet.
100
4 Levels 4 Times-Hüllkurve (4L4T)
Der zweite Hüllkurventyp neben der ADSR-Kurve wird
durch vier Wertepaare definiert. Jedes Wertepaar
setzt sich aus einem Pegel und einer Zeitangabe zu-
sammen: Man legt fest, mit welchem Pegel die Hüll-
kurve startet und nach welcher Zeit welcher
Folgepegel erreicht werden soll.

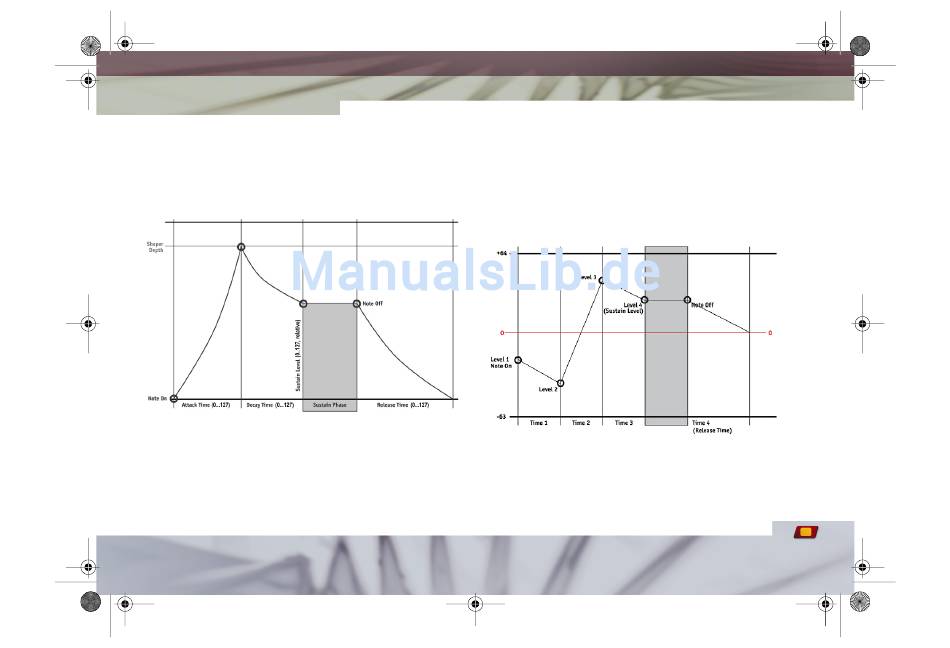

ADSR-Hüllkurve im Normal-Modus
Die in der Grafik grau eingefärbte Phase (Level 4)
entspricht der Sustain-Phase einer ADSR-Kurve.
Wie in der Grafik zu sehen ist, erlaubt die 4L4T-Kurve
auch negative Pegel.
4 Levels 4 Times-Hüllkurve im Normal-Modus
