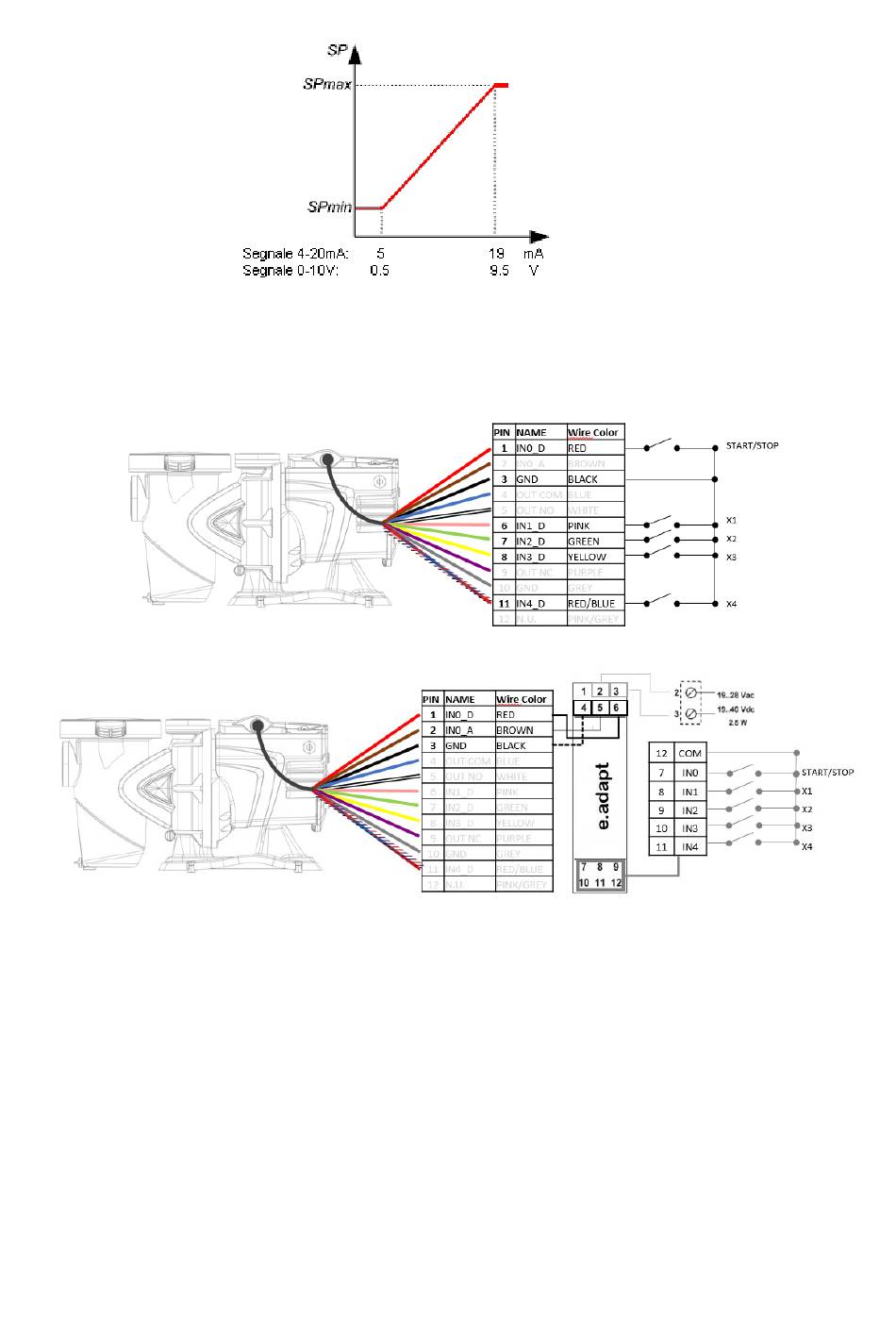

2) Comando tramite contatti digitali:
PIN6, PIN7, PIN8, PIN11: ingressi digitali, a contatto pulito (tensione massima 5Vdc, corrente massima
1mA); il contatto è configurabile se normalmente chiuso o aperto (vedi par. 5.7 "INPUT TYPE").
PIN 1: Un ingresso digitale, a contatto pulito (tensione massima 5Vdc, corrente massima 1mA) di
RUN/STOP; il contatto chiuso significa "marcia", il contatto aperto significa "arresto".
PIN 3: contatto di massa per il collegamento di tutti gli ingressi.
Per Versioni pompa con connettore a 5 PIN per avere i contatti digitali si usa il modulo E.ADAPT:
Il funzionamento può essere con ingressi ausiliari abilitati oppure in override/priorità rispetto alla programmazione dei
timers.
Questo ci consente di comandare la pompa come semplice slave rispetto al quadro esterno di controllo o in semi-
slave dove i comandi esterni hanno priorità sulla programmazione della pompa ma non la escludono completamente.
Gli ingressi non sono opto-isolati.

2.5.2 Uscita

L'uscita è realizzata da un relè NO e NC (contatto pulito), con le seguenti caratteristiche elettriche.
