4.2 Clavier et écran
1.
2.
8.
9.
11.
12.

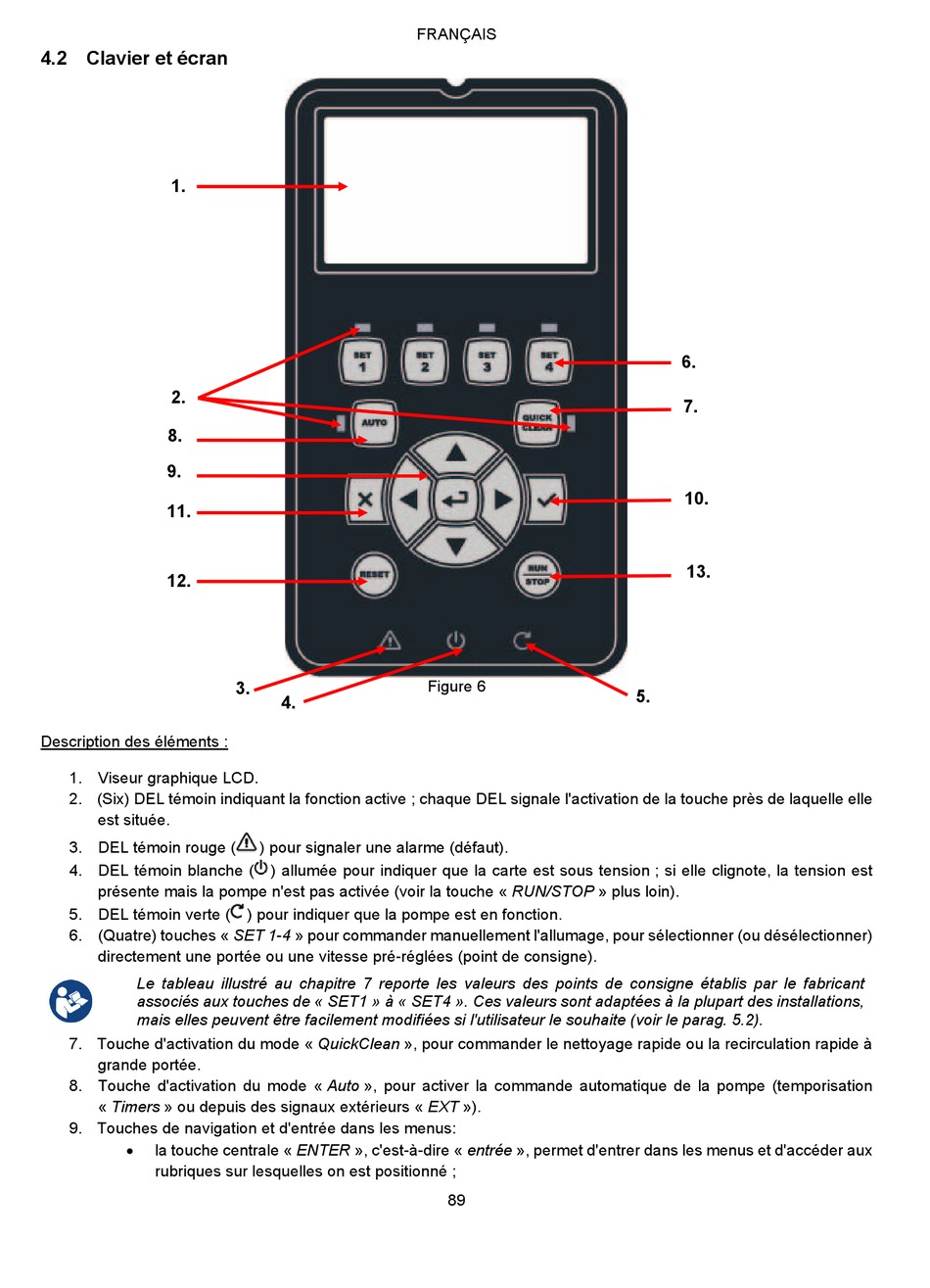

Description des éléments :
1. Viseur graphique LCD.
2. (Six) DEL témoin indiquant la fonction active ; chaque DEL signale l'activation de la touche près de laquelle elle
est située.
3. DEL témoin rouge (
4. DEL témoin blanche ( ) allumée pour indiquer que la carte est sous tension ; si elle clignote, la tension est
présente mais la pompe n'est pas activée (voir la touche « RUN/STOP » plus loin).
5. DEL témoin verte ( ) pour indiquer que la pompe est en fonction.
6. (Quatre) touches « SET 1-4 » pour commander manuellement l'allumage, pour sélectionner (ou désélectionner)
directement une portée ou une vitesse pré-réglées (point de consigne).
Le tableau illustré au chapitre 7 reporte les valeurs des points de consigne établis par le fabricant
associés aux touches de « SET1 » à « SET4 ». Ces valeurs sont adaptées à la plupart des installations,
mais elles peuvent être facilement modifiées si l'utilisateur le souhaite (voir le parag. 5.2).
7. Touche d'activation du mode « QuickClean », pour commander le nettoyage rapide ou la recirculation rapide à
grande portée.
8. Touche d'activation du mode « Auto », pour activer la commande automatique de la pompe (temporisation
« Timers » ou depuis des signaux extérieurs « EXT »).
9. Touches de navigation et d'entrée dans les menus:

la touche centrale « ENTER », c'est-à-dire « entrée », permet d'entrer dans les menus et d'accéder aux
rubriques sur lesquelles on est positionné ;
3.
4.
) pour signaler une alarme (défaut).
FRANÇAIS
