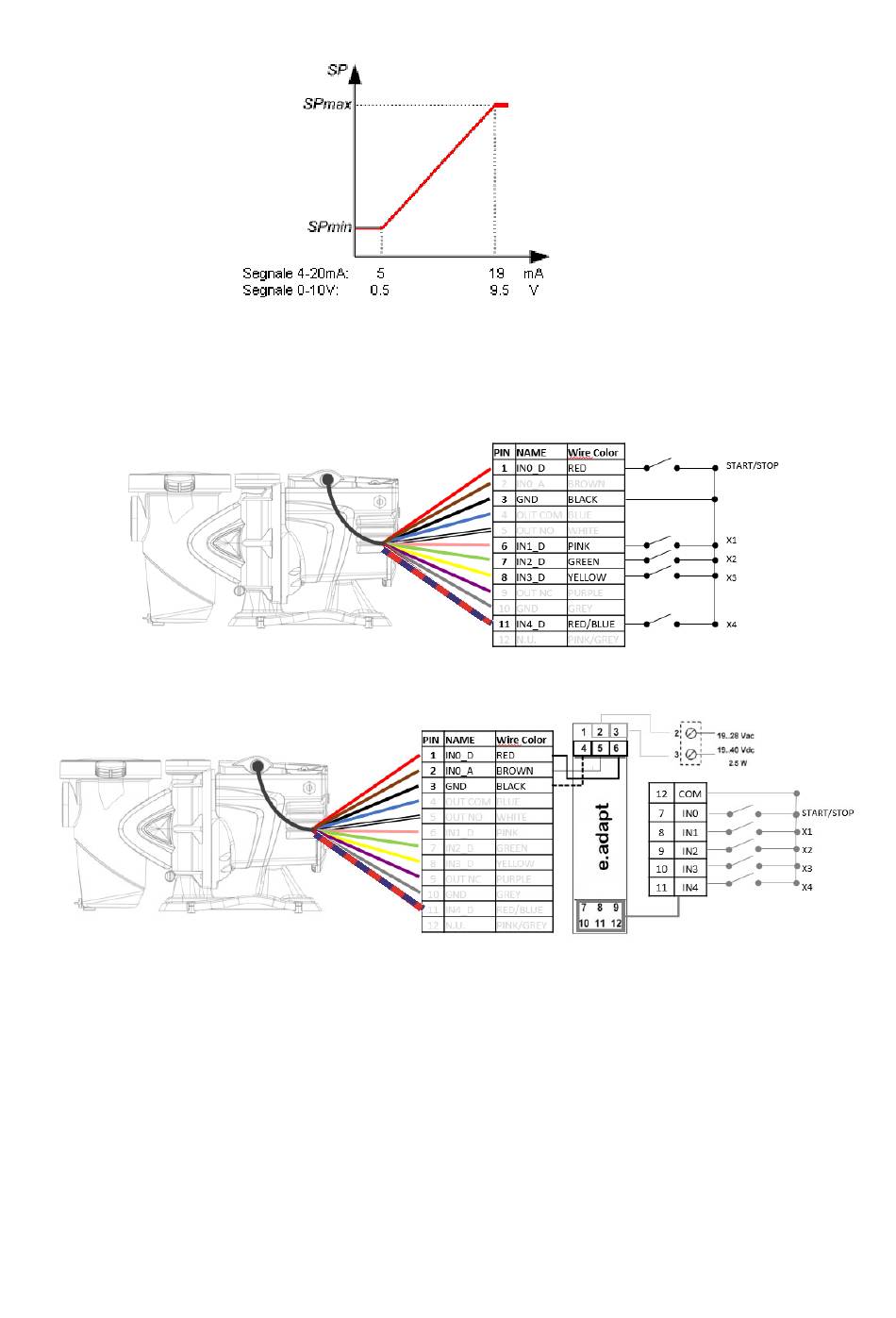

Aşağıdaki şekil, girişteki analog sinyal ile uygulanacak SP hızı arasındaki ilişkiyi gösterir.
2) Dijital kontaklar aracılığıyla kumanda:
PIN6, PIN7, PIN8, PIN11: temiz kontaklı dijital giriş (5Vdc maksimum gerilim, 1 mA maksimum akım); kontak,
normalde kapalı veya açık ise konfigüre edilebilir (bakınız par. 5.7 "INPUT TYPE").
PIN 1: Temiz kontaklı RUN/STOP dijital girişi (5Vdc maksimum gerilim, 1mA maksimum akım); kapalı kontak
"işleme" anlamına gelir, açık kontak "durma" anlamına gelir.
PIN 3: Tüm girişlerin bağlantısı için topraklama kontağı.
5 PIN'li konnektör ile donatılmış pompa versiyonlarında, dijital kontaklara sahip olmak E.ADAPT modülü
kullanılır:
İşleme, etkinleştirilmiş yardımcı girişler ile veya zamanlayıcıların programlanmasına göre override/öncelik modunda
gerçekleşebilir.
Bu durum, pompayı dış kontrol panosuna göre sadece slave (bağımlı) olarak veya dış kumandaların, pompanın
programlanması üzerinde önceliğe sahip olup, söz konusu pompayı tamamen dışlamadığı semi-slave (yarı bağımlı)
modunda kumanda etmemizi sağlar.
Girişler opto-izolasyonla donatılmamıştır.
2.5.2 Çıkış
Çıkış, aşağıdaki elektrik özelliklerine sahip bir röle NO ve NC (temiz kontak) ile gerçekleştirilmiştir.
