Checkliste der Prüfpunkte
3.1 - Checkliste der Inbetriebnahme-Prüfpunkte
Vor Inbetriebnahme des Geräts alle Funktionen unten und
die zugehörigen Bauteile über die Checkliste unten prüfen.
Diese zeigt eine Übersicht der nötigen Vorgänge, um die
Geräte-Installation zu erleichtern. Die folgenden Seiten
enthalten eine detaillierte Beschreibung der individuellen
Bauteile.
Inbetriebnahme-Prüfpunkte
Funktion Bauteile
Allgemeines Alle Funktionen
Alle Funktionen
Innenaufstellung/ Interne und externe Bleche
Außenaufstellung
Interne und externe Bleche
Nahtstellen
Türen/Zugangsdeckel
Flexible Anschlüsse
Erdung
Dachabdeckung (Außenaufstellung)
Klappen
Stellmotor
Filter
Differenzdruckmesser
Differenzdruckschalter
Tropfenabscheider
Ablaufsiphon
Legende
1. Stellmotor, Außenluftklappe
2. Frequenzwandler, Zuluftventilator
3. Hauptschalter, Zuluftventilator
4. Drucksensor, Zuluftventilator
5. Stellmotor, Zuluftklappe
6. Stellmotor, Abluftklappe
7. Hauptschalter, Abluftventilator
8. Frequenzwandler, Abluftventilator
9. Drucksensor, Abluftventilator
10. Stellmotor, Fortluftklappe
11. Druckschalter, Zuluftfilter
12. Frostschutzthermostat, Heizregister
13. Druckschalter, Zuluftfilter
8 9 10 11 12 13
Prüfpunkte
Behinderungen und losen Schutt aus dem Abteil entfernen
Auf mögliches Kondenswasser prüfen - falls erforderlich Teile trocknen
Beschädigung
Beschädigung
Risse
Müssen vor dem Einschalten geschlossen und verriegelt sein
Korrekte Installation
Korrekte Erdung entsprechend den Bestimmungen
Sicherstellen, dass das Dach vollständig wasserdicht ist
Korrekter Betrieb
Lamellen voll geschlossen und in der Null-Position
Korrekter Betrieb
Drehrichtung prüfen
Stellmotor-Endposition gleich wie Klappen-Endposition
Korrekter Filtertyp
Sind die Filter korrekt installiert
Korrekter Betrieb
Korrekter Betrieb/korrekte Einstellung
Korrekte Lamellenausrichtung
Korrekter Anschluss

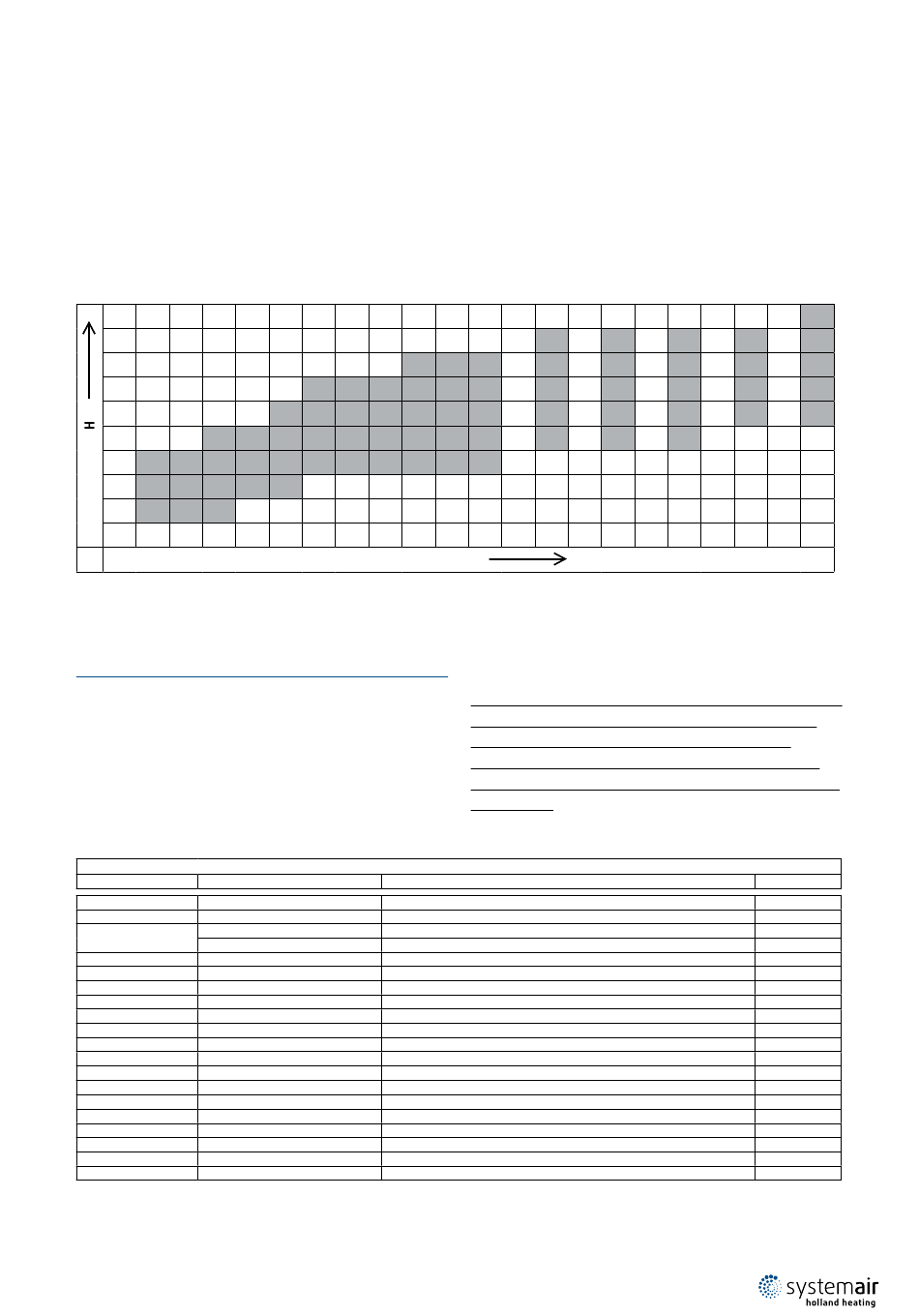

Abmessungen
W = Gerätebreite n x 160+98
H = Gerätehöhe n x 160+98
H1 = Grundrahmenhöhe in mm
Die grau schattierten Breiche in der Tabelle zeigen
standardisierte Geräte.
Kundenspezifische Größen sind möglich.
Die Wartungsbereiche zum Austausch von Bauteilen wie
z.B. Registern und Ventilatoren hängen von der
Gehäusebreite ab und müssen mindestens gleich der
Gehäusebreite sein.
14 15 16 17 18
W
ACHTUNG: Vor Inbetriebnahme des Luftbehandlungsgeräts
sicherstellen, dass die Bauteile die korrekte Anschluss-
spannung aufweisen und diese entsprechend den
Bestimmungen anschließen. Türen und Zugangsdeckel
müssen geschlossen und das Luftbehandlungsgerät muss
geerdet sein.
HHFlex-Luftbehandlungsgeräte
19 20 21 22 23 24
Inbetriebnahme
| 9
