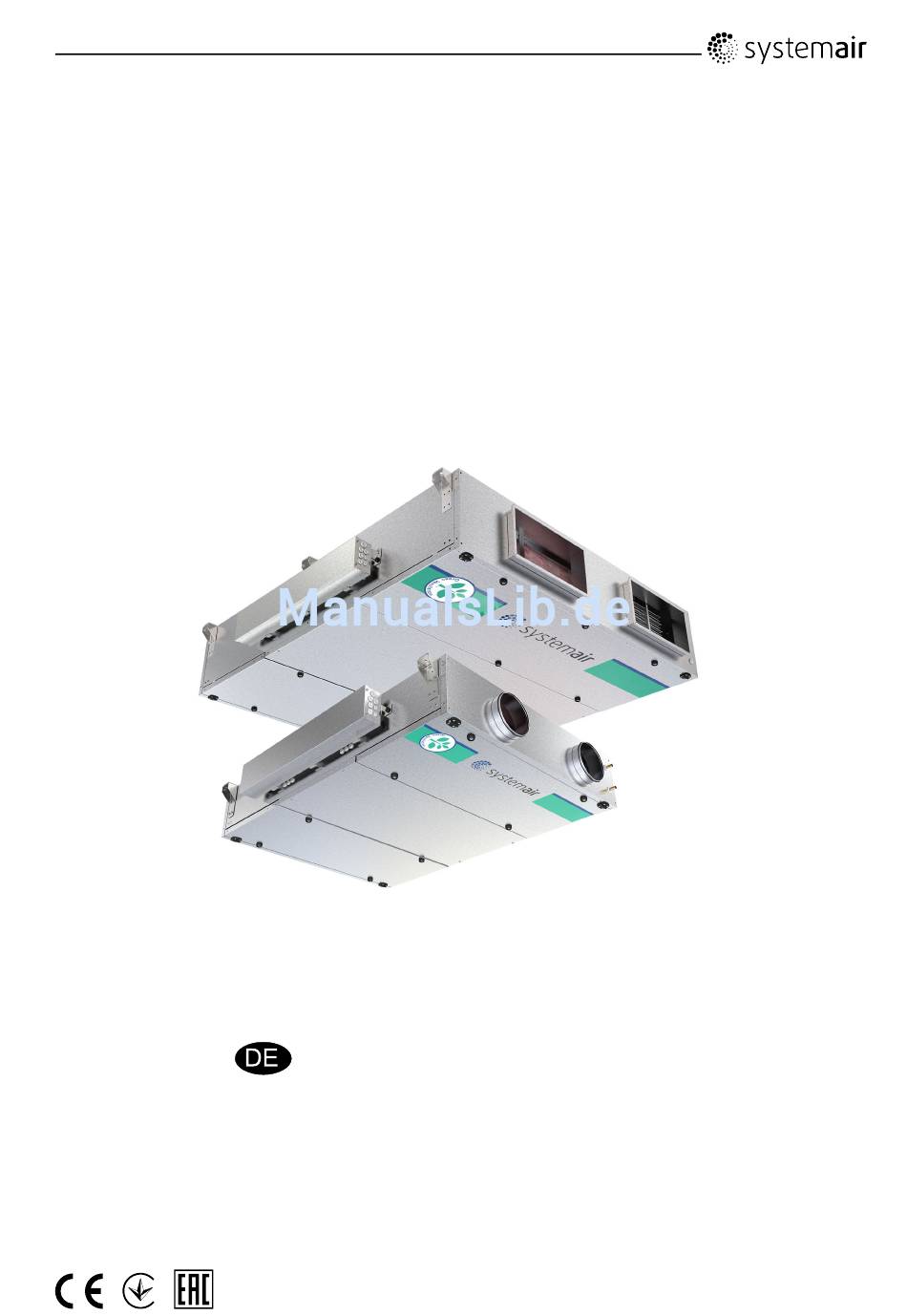

- Seite 1 Topvex FC Kompaktlüftungsgerät Installationsanleitung Aus dem Englischen 1259172-DE übersetztes Dokument 2015-03-16 A001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Konformitätserklärung ........................ 1 2 Warnhinweise ..........................2 3 Produktinformationen ......................... 2 3.1 Allgemeines ........................2 3.2 Technische Daten......................3 3.2.1 Abmessungen und Gewicht ..................3 3.2.2 Elektrische Daten Topvex FC ................... 5 3.3 Transport und Lagerung....................5 4 Installation..........................7 4.1 Auspacken........................ -
Seite 3: Konformitätserklärung
Produkte: Lüftungsgeräte Topvex FC02 EL Topvex FC02 Topvex FC02 HWL Topvex FC02 HWH Topvex FC04 EL Topvex FC04 Topvex FC04 HWL Topvex FC04 HWH Topvex FC06 EL Topvex FC06 Topvex FC06 HWL Topvex FC06 HWH (Die Erklärung gilt nur für die Produkte, wie sie in die Einrichtung geliefert und dort gemäß... -
Seite 4: Warnhinweise
Schraubenschlüssel. 3 Produktinformationen 3.1 Allgemeines Diese Installationsanleitung bezieht sich auf die Lüftungsgeräte vom Typ Topvex FC, die von Systemair AB hergestellt werden. Die Geräte umfassen die folgenden Modelloptionen: • Modell: Topvex FC02, Topvex FC04, Topvex FC06 • Heizregister: ELEL (Elektrisch), HWL (Wärmeaustauscher, niedrige Leistung), HWH (Wärmeaustauscher, hohe Leistung) oder ohne Heizregister. -
Seite 5: Technische Daten
3.2.1 Abmessungen und Gewicht ø K *1/2" Bild 1 Abmessungen Topvex FC02 (mm) Als rechtsseitiges Gerät gezeichnet * Stifte Modell Topvex FC02 1500 2101 1919 1208 1577 1720 Modell øK Gewicht, kg Topvex FC02 Topvex FC Installationsanleitung Systemair AB 1259172... - Seite 6 3.2.1.1 Platzbedarf Abbildung zeigt Topvex FC06 Modell W (mm) Topvex FC02 Topvex FC04 Topvex FC06 Für den Fall, dass die Schiebetür eingebaut wird, entspricht der erforderliche Platz der Höhe der Führungsschiene (60 mm) der Schiebetür. Topvex FC Installationsanleitung Systemair AB 1259172...
-
Seite 7: Elektrische Daten Topvex Fc
Sie das Gerät nicht an den Befestigungsbügeln an, da diese nur für die Installation des Geräts an der Decke vorgesehen sind. Verwenden Sie beim Transport der Topvex FC Geräte einen Gabelstapler und platzieren Sie diesen an der Stirnseite des Gerätes. Topvex FC Installationsanleitung Systemair AB 1259172... - Seite 8 Teile entfernt und ordnungsgemäß installiert wurden. Warnung Das Gerät ist schwer. Seien Sie vorsichtig beim Transport und bei der Montage. Es besteht Einklemmungsgefahr. Tragen Sie Schutzkleidung. Achten Sie darauf, dass das Gerät nicht umkippt. Topvex FC Installationsanleitung Systemair AB 1259172...
-
Seite 9: Installation
4.1 Auspacken Überprüfen Sie vor Beginn der Installation, ob die bestellte Ausrüstung vollständig geliefert wurde. Abweichungen von der bestellten Ausrüstung sind dem Systemair-Produktlieferanten zu melden. 4.2 Installationsort/Installation Topvex FC sind für eine Installation im Inneren vorgesehen. Die elektronischen Komponenten sollten keinen Temperaturen unter 0 °C und über +50 °C ausgesetzt werden. -
Seite 10: Kondenswasserablass
Beim Aufbau an einer unbeheizten Stelle muss das Abflussrohr und der Geruchverschluss gut isoliert werden, damit ein Gefrieren des Wassers vermieden wird. Bild 3 Anschlussverbindung, rechtsseitiges Gerät Tabelle 1: H (mm) Maximaler Unterdruck (Pa) 1000 Normalbedingungen Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 11: Installieren Des Gerätes
4.4 Installieren des Gerätes Die Geräte sind für eine Deckeninstallation ausgelegt. Anschlüsse sind rechts und links möglich. Bild 4 Installationsposition, linksseitiges Gerät Bild 5 Installationsposition, rechtsseitiges Gerät Tabelle 2: Symbolbeschreibung Symbol Beschreibung Zuluft Fortluft Außenluft Abluft Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 12: Installationsverfahren
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! • Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 13: Zuluftsensor
Klemmen der Sensor in dem elektrischen Anschlusskasten anzuschließen ist. Alle anderen Temperatursensoren werden werkseitig in das Gerät eingebaut. Der Zuluftsensor ist im Lieferumfang des Geräts enthalten. Bild 6 Installierter Zuluftsensor (Gerät mit rechtsseitigem Anschluss) Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 14: Montage Des Schiebetür-Sets
Gewindeeinsatz an der Seite der Wartungstür mit den beliegenden Schrauben und Unterlegscheiben. 4 Führungsschiene der Schiebetür Montieren Sie die Schienen für die Schiebetür auf jeder Seite des Gerätes. Befestigen Sie diese am Gerätegehäuse, durch Schrauben in den dafür vorbereiteten Gewinden. Topvex FC Installationsanleitung Systemair AB 1259172... - Seite 15 Nachdem die Klappe geschlossen ist, müssen die Griffstücke abgenommen werden, bevor das Gerät in Betrieb gesetzt wird. Warnung Die Türgriffe sind nur für die Nutzung während der Installation und Wartung vorgesehen. Die Griffe müssen vor der Inbetriebnahme des Geräts entfernt werden, um die erforderliche Sicherheit zu gewährleisten. Topvex FC Installationsanleitung Systemair AB 1259172...
-
Seite 16: Anschlüsse
Symbol Anschluss Zuluft Anschluss Fortluft Anschluss Außenluft Anschluss Abluft Ventilator Zuluft Ventilator Abluft Filter Zuluft Filter Abluft Wärmetauscher Elektrischer Anschlusskasten Bypass-Klappe Außenluft Drucktransmitter Ventilatoren (Zubehör) Druckwächter Filter Nachheizregister Differenzdrucksensor – Luftstrom Differenzdrucksensor – Enteisung Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 17: Kondensierung Und Wärmeisolierung
Damit der Ventilatorenlärm nicht über das Kanalsystem übertragen wird, sollten am Zuluft- und Abluftanschluss Schalldämpfer installiert werden. Damit kein Lärm zwischen den Räumen über das Kanalsystem übertragen wird sowie zur Reduzierung des von dem Kanalsystem ausgehenden Lärms, wird die Installation von Schalldämpfern vor allen Luftauslässen empfohlen. Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 18: Elektrische Anschlüsse
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. Warnung Der elektrische Anschluss des Gerätes an die Netzstromversorgung muss über einen Leistungsschalter mit einem Kontaktabstand von mindestens 3 mm erfolgen. Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 19: Elektrischer Anschlusskasten, Komponenten
Tabelle 3: Anschlüsse an externe Funktionen Klemmen- Beschreibung Hinweis block Schutzleiter Neutralleiter (Versorgungsspannung) Phase (Versorgungsspannung) Für Phase 230 V 1~ verwendet, wenn das Gerät diese Netzstromversorgung 400 V 3~ 400 V 3~ Phase (Versorgungsspannung) Phase (Versorgungsspannung) 400 V 3~ Topvex FC Installationsanleitung Systemair AB 1259172... - Seite 20 AO 4 Regelsignal, Kühlung 0–10 V DC Maximale Strombelastung für alle DO zusammen: 8 A Anschluss an einen externen Drucksensor im Falle eines druckgeregelten Gerätes (VAV) Diese Eingänge dürfen ausschließlich an spannungsfreie Kontakte angeschlossen werden Topvex FC Installationsanleitung Systemair AB 1259172...
-
Seite 21: Anschluss An Die Gebäudeleittechnik (Glt)
Kommunikationsmöglichkeiten für Steuergerät E283 WEB. • RS485 (Modbus): 50-51-52 oder 60-61-62 • RS485 (Exoline): 50-51-52-53 oder 60-61-62-63 • TCP/IP Exoline • TCP/IP Modbus • TCP/IP WEB • BACnet/IP Bild 10 GLT-Anschluss an den Regler Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 22: Installieren Der Bedieneinheit
Anschlusskasten befindet. Die Kabellänge beträgt 10 m. Sofern es erforderlich ist, dass die Bedieneinheit vom Signalkabel entfernt werden muss, können die Drähte auf der Rückseite der Bedieneinheit gelöst werden (Abbildung 12). Ein Satz selbsthaftender Magnetstreifen zur problemlosen Installation auf Metalloberflächen ist im Lieferumfang enthalten. Topvex FC Installationsanleitung Systemair AB 1259172... -
Seite 23: Installation
Informationen zu externen Zusatzausrüstungen wie Ventilstellantriebe, motorisierte Klappen, Elektrowerkzeuge, Dacheinheiten, Wandlüftungsgitter, etc. entnehmen Sie bitte dem Technik-Katalog und den darin enthaltenen Anleitungen. Informationen zu elektrischen Anschlüssen externer Komponenten entnehmen Sie bitte dem beigefügten Schaltplan. Topvex FC Installationsanleitung Systemair AB 1259172... - Seite 24 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 1259172...
