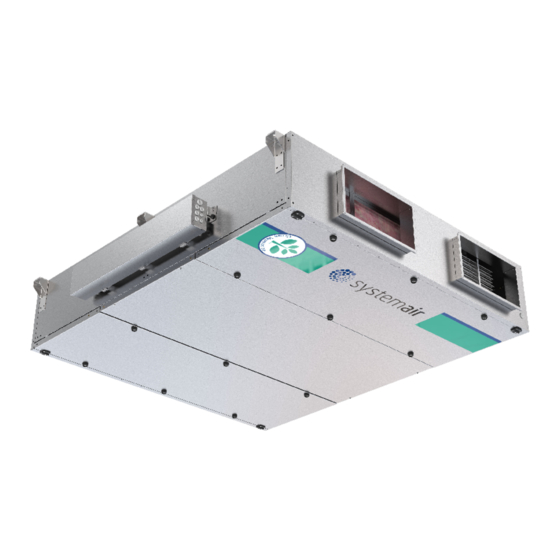

SystemAir Topvex FC Installationsanleitung
Kompaktlüftungsgerät
Vorschau ausblenden
Andere Handbücher für Topvex FC:
- Betriebs- und wartungsanleitung (38 Seiten) ,
- Installationsanleitung (24 Seiten) ,
- Betriebs- und wartungsanleitung (20 Seiten)
Verwandte Anleitungen für SystemAir Topvex FC
Inhaltszusammenfassung für SystemAir Topvex FC
- Seite 1 Topvex FC Kompaktlüftungsgerät Installationsanleitung Aus dem Englischen übersetztes Dokument | A005...
- Seite 2 125917 | A005...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung........1 Warnhinweise ..........2 Produktinformationen ........2 Allgemeines..........2 Technische Daten ........3 3.2.1 Abmessungen und Gewicht ........3 3.2.2 Elektrische Daten Topvex FC ...........5 Transport und Lagerung......5 Installation.............7 Auspacken..........7 Installationsort/Installation .......7 Kondenswasserablass ......8 Installieren des Gerätes ......10 4.4.1 Installationsverfahren....11 Zuluftsensor........12 Montage des Schiebetür-Sets .... -
Seite 5: Konformitätserklärung
Konformitätserklärung | Konformitätserklärung D D e e r r H H e e r r s s t t e e l l l l e e r r Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg SWEDEN Sitz: +46 222 440 00 Fax: +46 222 440 99 www.systemair.com... -
Seite 6: Warnhinweise
Produktinformationen Allgemeines Diese Installationsanleitung bezieht sich auf die Lüftungsgeräte vom Typ Topvex FC, die von Systemair AB hergestellt werden. Die Geräte umfassen die folgenden Modelloptionen: • M M o o d d e e l l l l : : Topvex FC02, Topvex FC04, Topvex FC06 •... -
Seite 7: Technische Daten
Produktinformationen | Diese Anleitung enthält grundlegende Informationen und Empfehlungen hinsichtlich Bauart, Installation, Inbetriebnah- me und Betrieb zur Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs des Gerätes. Für den korrekten und sicheren Betrieb des Geräts ist es wichtig, dieses Handbuch sorgfältig durchzulesen, das Gerät entsprechend den Anweisungen zu nutzen und die Sicherheitsvorgaben zu befolgen. - Seite 8 | Produktinformationen *1/2" Bild 2 Abmessungen Topvex FC04, Topvex FC06 (mm) Als rechtsseitiges Gerät gezeichnet * Stifte M M o o d d e e l l l l Topvex FC04 2024 2561 1190 1204 2098 2242 Topvex FC06 2214 2546 1182 1208...
-
Seite 9: Elektrische Daten Topvex Fc
Sie diese für die Deckeninstallation an der Oberseite des Geräts. Heben Sie das Gerät nicht an den Befesti- gungsbügeln an, da diese nur für die Installation des Geräts an der Decke vorgesehen sind. Verwenden Sie beim Transport der Topvex FC Geräte einen Gabelstapler und platzieren Sie diesen an der Stirnseite des Gerätes. - Seite 10 | Produktinformationen Hinweis! Benötigte Teile, wie Bedieneinheit, Zuluftsensor, Griffe, A A b b l l a a u u f f r r o o h h r r m m i i t t W W a a s s s s e e r r v v e e r r s s c c h h l l ü ü s s s s e e n n und elektrischer Sicherheitsschalter, befinden sich lose im Geräteinneren.
-
Seite 11: Installation
Lieferanten von Systemair-Produkten mitgeteilt werden. Installationsort/Installation Topvex FC sind für eine Installation im Inneren vorgesehen. Die elektronischen Komponenten sollten keinen Temperatu- ren unter 0 °C und über +50 °C ausgesetzt werden. Topvex FC muss stets waagerecht mit den Wartungstüren nach unten eingebaut werden. -
Seite 12: Kondenswasserablass
| Installation Kondenswasserablass Das Gerät muss an den Kondensatablauf angeschlossen werden. Im Lieferumfang enthalten sind ein Übergangsstück, ein Rohr und ein Wasserverschluss. Schließen Sie den Ablauf an der Abluftseite des Geräts an (Pos. 2, Abbildung 4). Der Ablauf an der Zuluftseite (Pos. 1) muss angeschlossen werden, wenn das Gerät in Verbindung mit Kühlausrüstung oder für längere Zeit unter feuchten Umgebungsbedingungen betrieben werden soll. - Seite 13 Installation | G½" ø32 mm Bild 4 Anschlussverbindung, rechtsseitiges Gerät Tabelle 1 H H ( ( m m m m ) ) M M a a x x i i m m a a l l e e r r U U n n t t e e r r d d r r u u c c k k ( ( P P a a ) ) 1000 Normalbedingungen...
-
Seite 14: Installieren Des Gerätes
| Installation Installieren des Gerätes Die Geräte sind für eine Deckeninstallation ausgelegt. Anschlüsse sind links und rechts möglich. Bild 5 Installationsposition, linksseitiges Gerät Bild 6 Installationsposition, rechtsseitiges Gerät Tabelle 2 Symbolbeschreibung S S y y m m b b o o l l B B e e s s c c h h r r e e i i b b u u n n g g Zuluft Fortluft... -
Seite 15: Installationsverfahren
Installation | 4.4.1 Installationsverfahren 1 1 Bereiten Sie die Oberfläche vor, auf der das Gerät mon- tiert werden soll. Vergewissern Sie sich, dass die Oberflä- che flach und eben ist und dass sie das Gewicht des Geräts tragen kann. Führen Sie die Installation unter Ein- haltung der vor Ort geltenden Regeln und Vorschriften durch. -
Seite 16: Zuluftsensor
| Installation Zuluftsensor Der Zuluftsensor wird ca. 3 m vom Gerät entfernt in den Zuluftkanal eingebaut (Abbildung 7). In Tabelle 3 wird angege- ben, an welche Klemmen der Sensor in dem elektrischen Anschlusskasten anzuschließen ist. Alle anderen Temperatur- sensoren werden werkseitig in das Gerät eingebaut. Der Zuluftsensor ist im Lieferumfang des Geräts enthalten. Bild 7 Installierter Zuluftsensor (Gerät mit rechtsseitigem Anschluss) 125917 | A005... -
Seite 17: Montage Des Schiebetür-Sets
Installation | Montage des Schiebetür-Sets Ein Schiebetürset für die Inspektionstüren ist als Zubehör erhältlich und kann an den Geräten angebracht werden. Das Set wird gemäß nachfolgendem Verfahren installiert. 1 Scharniere Schließen Sie die Klappe mit allen vier bzw. sechs Griffs- tücken (je nach Modell) und lösen Sie die beiden Scharniere. - Seite 18 | Installation 5 Befestigung mit BSS-Schrauben Befestigen Sie die Schiene an die Seite des Gerätegehäu- ses mit den beiliegenden BSS-Schrauben. 6 Öffnen der Tür Öffnen Sie die Klappe, indem Sie die inneren Griffstücke (Pos. 1) und anschließend die zwei äußeren Griffstücke (Pos.
-
Seite 19: Anschlüsse
Installation | Anschlüsse 4.7.1 Kanalsystem 4.7.1.1 Grundlagen der Luftanschlüsse Bild 8 Anschlüsse und Grundkomponenten in Geräten mit rechtsseitigem Anschluss P P o o s s i i t t i i o o n n B B e e s s c c h h r r e e i i b b u u n n g g S S y y m m b b o o l l Anschluss Zuluft Anschluss Fortluft... -
Seite 20: Elektrische Anschlüsse
| Installation Mineralwolle) mit einer Kunststoff-Diffusionsbarriere. In Bereichen mit äußerst niedrigen Außentemperaturen im Win- ter ist eine zusätzliche Isolierung anzubringen. Die Gesamtdicke der Isolierung muss mindestens 150 mm betragen. Vorsicht • Wird das Gerät an einem kalten Ort aufgestellt, vergewissern Sie sich, dass alle Verbindungsstücke isoliert wurden, und kleben Sie diese gut ab •... -
Seite 21: Elektrischer Anschlusskasten, Komponenten
Kontaktabstand von mindestens 3 mm erfolgen. 4.7.2.1 Elektrischer Anschlusskasten, Komponenten Topvex FC ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 10). Bild 10 Elektrische Komponenten B B e e s s c c h h r r e e i i b b u u n n g g... - Seite 22 | Installation Anschlüsse an externe Funktionen forts. H H i i n n w w e e i i s s K K l l e e m m m m e e n n - - B B e e s s c c h h r r e e i i b b u u n n g g b b l l o o c c k k 24V AC Referenz (Stromversorgung des...
-
Seite 23: Anschluss An Die Gebäudeleittechnik (Glt)
Installation | 4.7.2.3 Anschluss an die Gebäudeleittechnik (GLT) Anschluss an die Gebäudeleittechnik (GLT) Kommunikationsmöglichkeiten für Steuergerät E283 WEB. • RS485 (Modbus): 50-51-52 oder 60-61-62 • RS485 (Exoline): 50-51-52-53 oder 60-61-62-63 • TCP/IP Exoline • TCP/IP Modbus • TCP/IP WEB • BACnet/IP Bild 11 GLT-Anschluss an den Regler 125917 | A005... -
Seite 24: Installieren Der Bedieneinheit
| Installation Installieren der Bedieneinheit 4.8.1 Abmessungen Bild 12 Abmessungen der Bedieneinheit A A b b m m e e s s s s u u n n g g e e n n ( ( m m m m ) ) P P o o s s i i t t i i o o n n 115,0 94,0... -
Seite 25: Installation
Installation | 4.8.3 Installation 1 1 Installieren Sie die Bedieneinheit an einer dafür geeigne- ten Stelle. Der maximale Abstand zwischen der Bedien- einheit und dem Gerät beträgt 100 m. 2 2 Sofern erforderlich, bohren Sie zum Aufhängen der Be- dieneinheit zwei Löcher in die Wand (Abstand zwischen den Mittelpunkten: 60 mm) (Pos. - Seite 26 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
