Programmierhandbuch Compax3M S3 Option

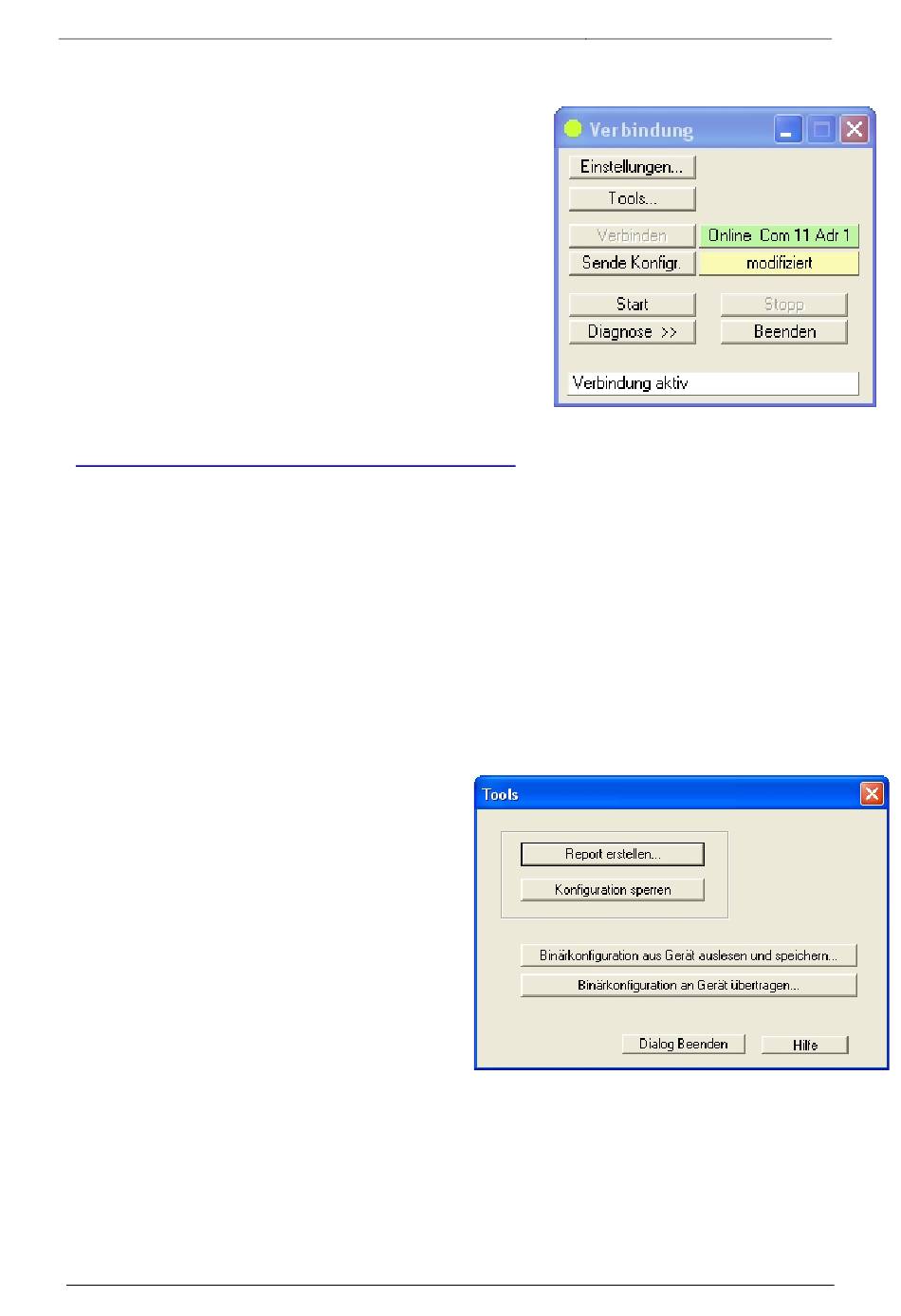

10.1 Verbindungsdialog
Verbinden: Startet die Verbindung zum SDC Modul
Beenden: Abbrechen einer aktiven Verbindung.
Sende Konfig.: Überträgt die Konfiguration des
Funktionsplans an das SDC Modul. Dies ist
ausschließlich in der Betriebsart „Stopp" möglich.
Start: Startet das Ablaufprogramm
Stopp: Stoppt das Ablaufprogramm
Diagnose >>: Erweitert den Dialog um die
Diagnosefunktionalität
(siehe Diagnose eines übertragenen
Programmes).
Validierung:
Aufruf des Validierungsdialoges über Button ‚Tools'
10.2 Tools
10.2.1 Validierungsdialog
Die ordnungsgemäße Durchführung der Validierung in Übereinstimmung mit den
geforderten Sicherheitsvorschriften entnehmen sie bitte dem Installationshandbuch.
10.2.1.1 Report Erstellen
Generierung des Validierungsreports.
10.2.2 Konfiguration sperren
Nach jeder Übertragung von
Konfigurationsdaten zu einem SDC Modul
werden diese Daten als „nicht validiert"
gekennzeichnet. Die Basisbaugruppe
signalisiert dies durch gelb-grünes Blinken
der Status-LED. Über das Kommando
„Konfiguration sperren" werden diese auf
der Basisbaugruppe befindlichen
Konfigurationsdaten als gesperrt markiert. Dies wird durch eine dauerhaft grün-
leuchtende Status-LED angezeigt.
Hinweis:
Eine genaue Beschreibung der LED Anzeige entnehmen sie bitte dem
Installationshandbuch Kapitel 9.2.
