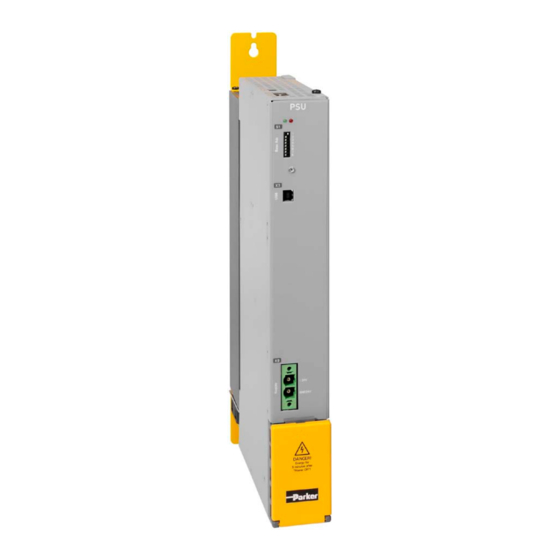

PSUP Netzmodule

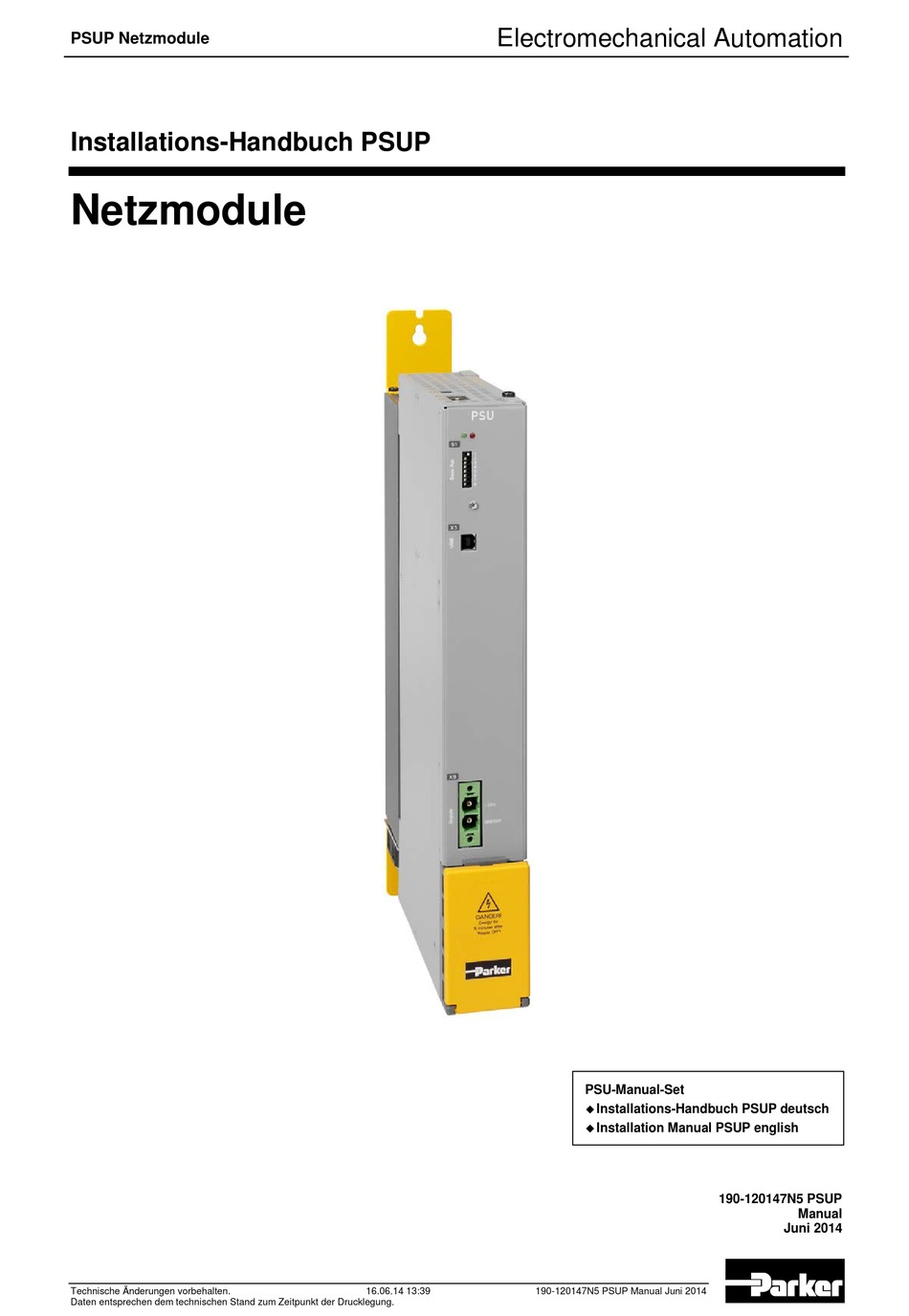

Installations-Handbuch PSUP
Netzmodule
Technische Änderungen vorbehalten.
Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.
Electromechanical Automation
16.06.14 13:39
190-120147N5 PSUP Manual Juni 2014
PSU-Manual-Set
Installations-Handbuch PSUP deutsch
Installation Manual PSUP english
190-120147N5 PSUP
Manual
Juni 2014
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Parker PSUP series
Inhaltszusammenfassung für Parker PSUP series
- Seite 1 Electromechanical Automation PSUP Netzmodule Installations-Handbuch PSUP Netzmodule PSU-Manual-Set Installations-Handbuch PSUP deutsch Installation Manual PSUP english 190-120147N5 PSUP Manual Juni 2014 Technische Änderungen vorbehalten. 16.06.14 13:39 190-120147N5 PSUP Manual Juni 2014 Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.
-
Seite 2: Haftungsausschluss
Geschäftsführung: Ellen Raahede Secher, Dr.-Ing. Gerd Scheffel, Günter Schrank, Kees Veraart - Vorsitzender des Aufsichtsrates: Hansgeorg Greuner Italien: Parker Hannifin Manufacturing Srl • SSD SBC • Electromechanical Automation • Via Gounod, 1 I-20092 Cinisello Balsamo (MI), Italy Tel.: +39 (0)2 361081 • Fax: +39 (0)2 36108400 E-mail: sales.automation@parker.com mailto:sales.sbc@parker.com •... -
Seite 3: Inhaltsverzeichnis
Einleitung Parker EME Inhalt 1. Einleitung ....................4 Gerätezuordnung ..................4 Lieferumfang .................... 5 Verpackung, Transport, Lagerung ............6 Sicherheitshinweise ................7 1.4.1. Allgemeine Gefahren ..................7 1.4.2. Sicherheitsbewußtes Arbeiten ................. 7 1.4.3. Spezielle Sicherheitshinweise ................8 Garantiebedingungen ................9 Einsatzbedingungen für den CE - konformen Betrieb ...... -
Seite 4: Einleitung
Einleitung PSUP Netzmodule 1. Einleitung In diesem Kapitel finden Sie Gerätezuordnung ....................... 4 Lieferumfang ........................4 Verpackung, Transport, Lagerung ..................6 Sicherheitshinweise ......................7 Garantiebedingungen ......................9 Einsatzbedingungen für den CE - konformen Betrieb ............9 Einsatzbedingungen für die UL-Zulassung PSUP ............10 Strom auf dem Netz-PE (Ableitstrom) ................ -
Seite 5: Lieferumfang
Einleitung Parker EME Lieferumfang Im Lieferumfang enthalten: Dokumentationen Installationshandbuch (deutsch, englisch) Gerätezubehör Gerätezubehör für PSUP Gegenstecker der PSUP - Stecker X9, X40, X41 2 Busabschlussstecker (BUS07/01) für Netzmodul und letzten Achsregler im Verbund Typenschild: PSUP (Beispiel) Erläuterung:... -
Seite 6: Verpackung, Transport, Lagerung
Einleitung PSUP Netzmodule Verpackung, Transport, Lagerung Verpackungsmaterial und Transport Vorsicht! Die Verpackung ist brennbar; bei unsachgemäßer Entsorgung durch Verbrennung können tödlich wirkende Rauchgase entstehen. Die Verpackung ist für den Fall der Rücksendung aufzubewahren. Unsachgemäße oder falsche Verpackung kann zu Transportschäden führen. Transportieren Sie den Antrieb immer auf sichere Weise und bei hohen Gewichten mit einem geeigneten Hebezeug (Gewicht (siehe Seite 25)). -
Seite 7: Sicherheitshinweise
Einleitung Parker EME Sicherheitshinweise In diesem Kapitel finden Sie Allgemeine Gefahren ......................7 Sicherheitsbewußtes Arbeiten ................... 7 Spezielle Sicherheitshinweise .................... 8 1.4.1. Allgemeine Gefahren Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Das beschriebene Gerät ist nach dem Stand der Technik gebaut und ist betriebssicher. -
Seite 8: Spezielle Sicherheitshinweise
Einleitung PSUP Netzmodule 1.4.3. Spezielle Sicherheitshinweise Vorsicht! Aufgrund beweglicher Maschinenteile und hoher Spannungen kann das Gerät eine Lebensgefahr darstellen. Bei Nichtbeachtung der folgenden Hinweise besteht die Gefahr eines Stromschlags. Das Gerät entspricht DIN EN 61800-3, d.h. es unterliegt einem eingeschränkten Vertrieb. Das Gerät kann in einer bestimmten örtlichen Umgebung Störungen aussenden. -
Seite 9: Garantiebedingungen
Einleitung Parker EME Schutzabdeckungen Achtung! Der Bediener ist für Schutzabdeckung und/oder zusätzliche Sicherheitsmaßnahmen verantwortlich, um Personenschäden und Elektrounfälle zu vermeiden. Hinweis bei Lagerung >1 Jahr: Formierung der Kondensatoren Formierung der Kondensatoren nur bei 400VAC - Achsregler und Netzmodul PSUP erforderlich Wurde das Gerät länger als 1 Jahr gelagert, dann müssen die... -
Seite 10: Einsatzbedingungen Für Den Ce - Konformen Betrieb
Signalleitungen dürfen nie an starken Störquellen (Motoren, Transformatoren, Schütze,...) vorbeiführen. Netzfilterausgangsleitung nicht parallel zu Lastleitungen verlegen. Verwenden Sie nur das von Parker empfohlene Zubehör Zubehör: Schirme aller Kabel beidseitig großflächig kontaktieren! Warnung: Dies ist ein Produkt der eingeschränkten Vertriebsklasse nach EN 61800-3. In einer Wohnumwelt kann dieses Produkt hochfrequente Störungen verursachen, in... -
Seite 11: Einsatzbedingungen Für Die Ul-Zulassung Psup
Einleitung Parker EME Einsatzbedingungen für die UL-Zulassung PSUP UL-Zulassung für Netzmodule PSUP UL-Konform: nach UL508C Zertifiziert E-File_Nr.: E235342 Die UL-Zulassung ist durch ein am Gerät (Typenschild) sichtbares "UL" - Zeichen dokumentiert. UL-Zulassung PSUP30 in Vorbereitung! Einsatzbedingungen Die Geräte dürfen nur in einer Umgebung mit max. Verschmutzungsgrad 2 ... -
Seite 12: Strom Auf Dem Netz-Pe (Ableitstrom)
Einleitung PSUP Netzmodule Strom auf dem Netz-PE (Ableitstrom) Dieses Produkt kann einen Gleichstrom im Schutzleiter verursachen. Wo für den Schutz im Falle einer direkten oder indirekten Berührung ein Differenzstromgerät (RCD) verwendet wird, ist auf der Stromversorgungsseite dieses Produktes nur ein RCD vom Typ B (allstromsensitiv) zulässig. -
Seite 13: Eg - Konformitätserklärung Psup
Einleitung Parker EME 1.10 EG - Konformitätserklärung PSUP 190-120147N5 PSUP Manual Juni 2014... -
Seite 14: Gerätebeschreibung
Gerätebeschreibung PSUP Netzmodule 2. Gerätebeschreibung In diesem Kapitel finden Sie Bedeutung der Status-LEDs - PSUP (Netzmodul) ............14 Montage und Abmessungen .................... 15 PSUP Anschlüsse ......................17 Kommunikationsschnittstellen ..................24 Bedeutung der Status-LEDs - PSUP (Netzmodul) PSUP Status LEDs LED links (grün) LED rechts (rot) Steuerspannung 24VDC fehlt Fehler Netzmodul*... -
Seite 15: Montage Und Abmessungen
Gerätebeschreibung Parker EME Montage und Abmessungen Lüftung: Während des Betriebs strahlt das Gerät Wärme (Verlustleistung) ab. Sehen Sie ausreichenden Montageabstand unter und über dem Gerät vor, um die freie Zirkulation der Kühlluft zu gewährleisten. Beachten Sie die vorgeschriebenen Abstände anderer Geräte. Vergewissern Sie sich, dass die Montageplatte keinen anderen Temperatureinflüssen als denen der darauf montierten Geräte ausgesetzt... -
Seite 16: Montage Und Abmessungen Psup20/Psup30
Gerätebeschreibung PSUP Netzmodule 2.2.2. Montage und Abmessungen PSUP20/PSUP30 Angaben für PSUP20/PSUP30 Befestigung: 4 Inbusschrauben M5 101mm 50,5mm 50,5mm 263mm 90° 400mm 360mm 100mm 96mm Toleranzen : DIN ISO 2768-f 190-120147N5 PSUP Manual Juni 2014... -
Seite 17: Psup Anschlüsse
Gerätebeschreibung Parker EME PSUP Anschlüsse In diesem Kapitel finden Sie Frontstecker ........................17 Anschlüsse Geräteunterseite ................... 18 Verbindungen Achsverbund ..................... 19 Steuerspannung 24VDC PSUP (Netzmodul) ..............20 Netzversorgung PSUP (Netzmodul) X41 ................. 20 Ballastwiderstand / Temperaturschalter PSUP (Netzmodul) ..........23 2.3.1. -
Seite 18: Anschlüsse Geräteunterseite
Gerätebeschreibung PSUP Netzmodule 2.3.2. Anschlüsse Geräteunterseite Vorsicht - Gefährliche, elektrische Spannungen! Schalten Sie vor dem Verdrahten die Geräte spannungsfrei! Auch nach dem Abschalten der Netzversorgung sind noch bis zu 10 min. gefährliche Spannungen vorhanden. Vorsicht! Bei fehlender Steuerspannung wird nicht angezeigt, ob Leistungsspannung vorhanden ist. -
Seite 19: Verbindungen Achsverbund
Gerätebeschreibung Parker EME 2.3.3. Verbindungen Achsverbund Die Achsregler werden über Schienen mit den Versorgungsspannungen verbunden. 24VDC-Versorgungsspannung DC-Leistungssspannungsversorgung Die Schienen befinden sich hinter den gelben Schutzabdeckungen. Um die Schienen der Geräte zu verbinden muss eventuell der seitlich eingesteckte gelbe Kunststoffkamm entfernt werden. -
Seite 20: Steuerspannung 24Vdc Psup (Netzmodul)
Gerätebeschreibung PSUP Netzmodule Maximale Kapazität im Achsverbund: PSUP10: 2400 µF PSUP20 & PSUP30: 5000 µF Richtwert für die notwendige Kapazität im einem Achsverbund 100 µF pro kW des zeitlichen Mittelwerts der Gesamtleistung (Wellenleitungen + Verlustleistungen) des Achsverbunds. Beispiel: PSUP20 (1175 µF) mit einem Achsregler (440 µF) Gesamtleistung 15 kW, 100 µF/kW =>... - Seite 21 Gerätebeschreibung Parker EME Netzanschluss PSUP10D6 Gerätetyp PSUP10 230V 400V 480V 230VAC ±10% 400VAC ±10% 480VAC ±10% Netzspannung 50-60Hz 50-60Hz 50-60Hz Bemessungsspannung 3AC 230V 3AC 400V 3AC 480V Eingangsstrom 22Aeff 22Aeff 18Aeff Ausgangsspannung 325VDC ±10% 565VDC ±10% 680VDC ±10% Ausgangsleistung 10kW 10kW Impulsleistung (<5s)
- Seite 22 Gerätebeschreibung PSUP Netzmodule Maßbild: LCG-0055-0,45 mH Maßbild: LCG-0055-0,45 mH-UL Vorsicht - Gefährliche, elektrische Spannungen! Schalten Sie vor dem Verdrahten die Geräte spannungsfrei! Auch nach dem Abschalten der Netzversorgung sind noch bis zu 10 min. gefährliche Spannungen vorhanden. 2.3.5.1 Maßbilder Netzdrossel LCG-0055-0,45 Maßbild: LCG-0055-0,45 mH 190-120147N5 PSUP Manual Juni 2014...
-
Seite 23: Ballastwiderstand / Temperaturschalter Psup (Netzmodul)
Gerätebeschreibung Parker EME Maßbild: LCG-0055-0,45 mH-UL 2.3.6. Ballastwiderstand / Temperaturschalter PSUP (Netzmodul) Die im Bremsbetrieb entstehende Energie muss über einen Ballastwiderstand abgeführt werden. Stecker X40 Bez. + Ballastwiderstand kurzschlussfest! - Ballastwiderstand Temperaturschalter Temperaturschalter Bremsbetrieb PSUPxxD6 (Netzmodul) Gerätetyp PSUP10 PSUP20 PSUP30 Kapazität /... -
Seite 24: Kommunikationsschnittstellen
Gerätebeschreibung PSUP Netzmodule Anschluss eines Ballastwiderstandes am PSUP (Netzmodul) Minimaler Leitungsquerschnitt: 1,5 mm Maximale Leitungslänge: Maximale Zwischenkreisspannung: 810 VDC Zuschaltschwelle: 780 VDC Hysterese 20 VDC 2.3.6.1 Temperaturschalter PSUP (Netzmodul) Stecker X40 Pin T1R, T2R Temperaturüberwachung: Der Temperaturschalter (Öffner) muss angeschlossen werden, sonst erscheint eine Fehlermeldung. -
Seite 25: Technische Daten
Technische Daten Parker EME 3. Technische Daten Baugrösse / Gewicht PSUP Abmessungen HxBxT Gewicht Gerätetyp [mm] [kg] PSUP10D6 360 x 50 x 263 3,95 PSUP20D6 & PSUP30D6 360 x 100 x 263 Schutzart IP20 Netzanschluss PSUP10D6 Gerätetyp PSUP10 230V 400V 480V 230VAC ±10%... - Seite 26 Technische Daten PSUP Netzmodule Netzanschluss PSUP30D6 Gerätetyp PSUP30 230V 400V 480V Netzspannung 230VAC ±10% 400VAC ±10% 480VAC ±10% 50-60Hz 50-60Hz 50-60Hz Bemessungsspannung 3AC 230V 3AC 400V 3AC 480V Eingangsstrom 50Aeff 50Aeff 42Aeff Ausgangsspannung 325VDC ±10% 565VDC ±10% 680VDC ±10% Ausgangsleistung 17kW 30kW 30kW...
-
Seite 27: Kühlung Psup
Technische Daten Parker EME Umweltbedingungen PSUP Allgemeine Umweltbedingungen Nach EN 60 721-3-1 bis 3-3 Klima (Temperatur/Luftfeuchte/Luftdruck): Klasse 3K3 Zulässige Umgebungstemperaturen: Betrieb 0 bis +40 °C Klasse 3K3 Lagerung –25 bis +70 °C Transport –25 bis +70 °C Zulässige Feuchtebeanspruchung: keine Betauung Betrieb <= 85% Klasse 3K3... -
Seite 28: Index
Index PSUP Netzmodule 4. Index Spezielle Sicherheitshinweise • 8 Status LEDs • 14 Steuerspannung 24VDC PSUP (Netzmodul) • Allgemeine Gefahren • 7 Anschlüsse Geräteunterseite • 18 Strom auf dem Netz-PE (Ableitstrom) • 12 Ballastwiderstand / Temperaturschalter PSUP Technische Daten • 25 (Netzmodul) •...
