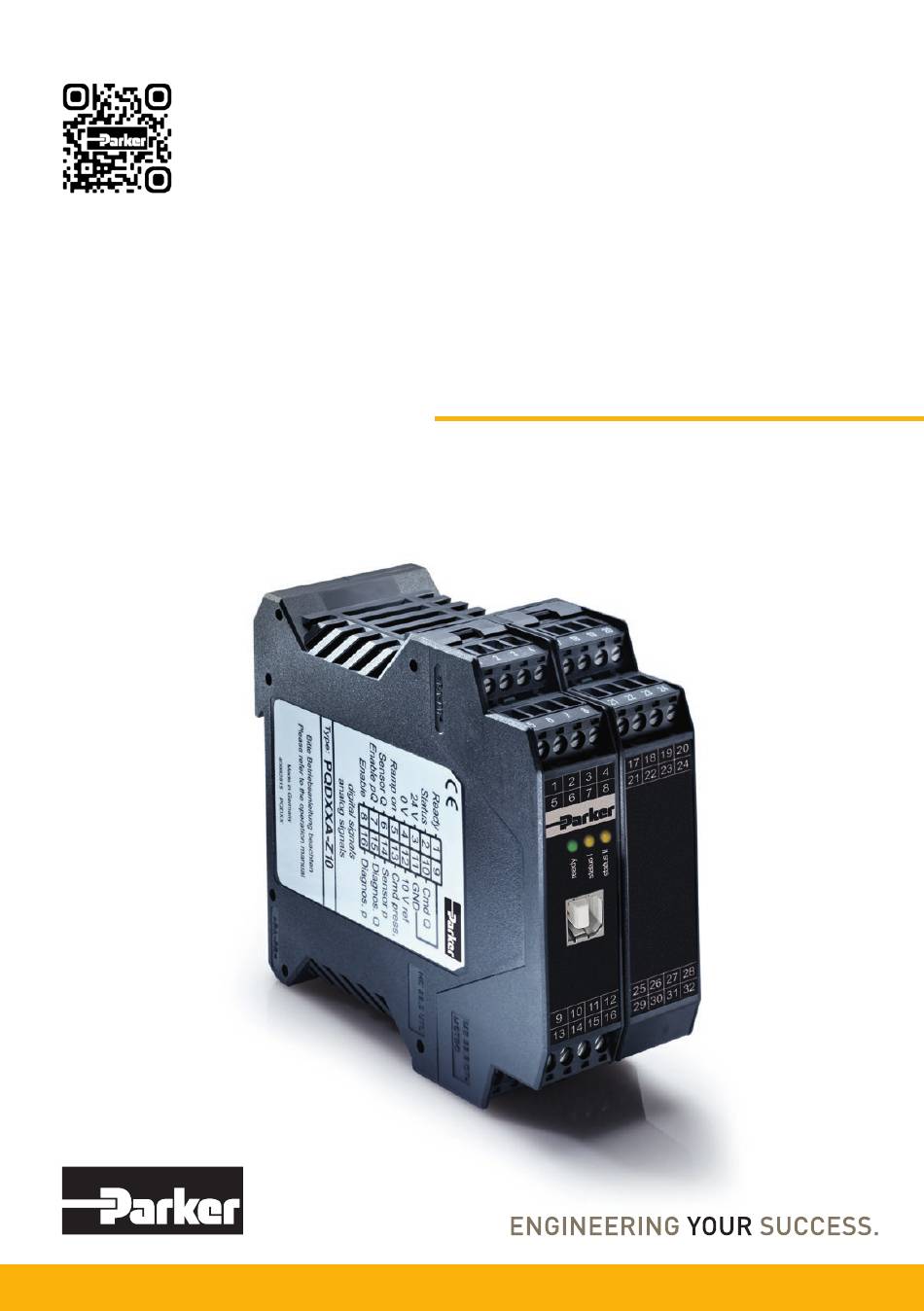

Bulletin MSG30-3255-INST/DE
Installations- und
Inbetriebnahmeanleitung
PQDXXA-Z10

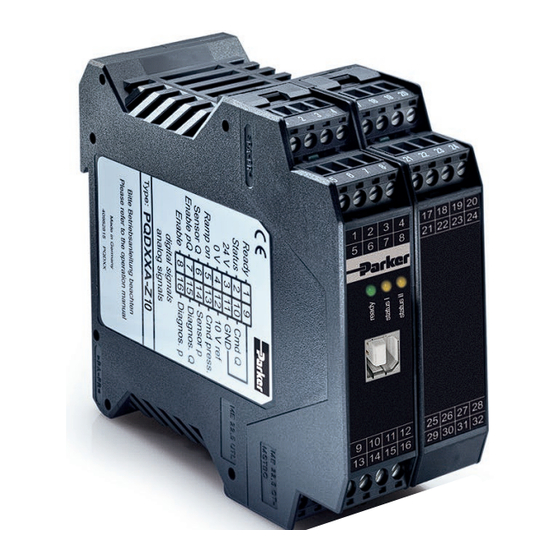

Elektronikmodul für die
p/Q-Regelung der PVplus
Firmware: PQDXXA-Z10-r06 und höher
Stand: 01. Juli 2021
Ersetzt: 01. März 2017

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Parker PQDXXA-Z10

  • Seite 1 Bulletin MSG30-3255-INST/DE Installations- und Inbetriebnahmeanleitung Visit our homepage PQDXXA-Z10 for additional support parker.com/pmde Elektronikmodul für die p/Q-Regelung der PVplus Firmware: PQDXXA-Z10-r06 und höher Stand: 01. Juli 2021 Ersetzt: 01. März 2017...
  • Seite 2: Inhaltsverzeichnis

    Bulletin MSG30-3255-INST/DE Digitales Pumpenregelmodul Einbau- und Einstellanleitung Serie PQDXXA-Z10 Einbau-, Einstell- und Betriebsanleitung für das digitale Pumpenregelmodul PQDXXA-Z10 zum Betrieb der elektrohydraulischen Proportionalregelung der Parker Axialkolbenpumpe, Serie PVplus Inhalt Seite 1. Einführung ........................3 Abmessungen .......................3 Bestellcodes .........................3 Seitenaufkleber, Typenschilder ..................4 Blockdiagramm ......................5...
  • Seite 3: Einführung

    Ab der Modulgeneration Z10 benötigen Regelmoduls PQDXXA-Z10 an einen PC über Sie ein neues Programmierkabel (nicht im eine USB-Schnittstelle (USB-A am PC/USB-B Lieferumfang des Moduls). am Modul). Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 4: Seitenaufkleber, Typenschilder

    Diagnos. p 0V Supply PQDXXA-Z10 PQDXXA-Z10 Type: Type: Bitte Bedienungsanleitung beachten F00/ABCDE/RXX Please refer to the operation manual Made in Germany Herstellungsdatum Seriennummer Software Revision Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 5: Blockdiagramm

    • Freigabe-Eingang für die Magnetansteuerung gelung. Die Leistungsbegrenzung ist, sofern • Status Monitor ein Drucksensor angeschlossen ist, immer aktiv. • Parametereinstellung über Datenkabel mit USB Schnittstelle Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 6: Technische Daten

    1,5 (AWG16) gemeinsam abgeschirmt, für Versorgungsspannung und Magnetanschlüsse mm² 0,5 (AWG 20) gemeinsam abgeschirmt, für Sensoren und Eingangssignale Maximale Kabellänge Zuverlässigkeitskennzahlen MTTF = 228 MTTF d = 457 Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 7: Signalflußplan

    Linearitätsabweichung <1,5 % <2 % Hysterese <1,5 % <2 % Die angegebenen Werte gelten nur bei Verwendung von Komponenten aus dem Lieferumfang und kalibrierten Sensoren. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 8: Sicherheitshinweise

    • das Modul kann in jeder Lage montiert werden Diese Betriebsanleitung gilt für Elektronikmodule • zur Montage ist eine Tragschiene nach EN der Serie PQDXXA-Z10. Eine andere oder dar- 50022 erforderlich über hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht im Rahmen...
  • Seite 9: Einsatzgrenzen

    50 m von 5 A mittelträge. Missachtung kann Für Kabellängen > 50 m bitte im Werk rück- zu irreparablen Schäden an Modul oder fragen Steuerungseinheit führen. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 10: Verdrahtungsschema

    Bulletin MSG30-3255-INST/DE Digitales Pumpenregelmodul Einbau- und Einstellanleitung Serie PQDXXA-Z10 Verdrahtungsschema PE-Klemme Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 11: Digitale Eingänge

    Es wird empfohlen, für die Signalversorgung abgeschirmte Kabel mit einem Mindest- querschnitt von 0,5 mm² einzusetzen, um störende Einstreuungen z.B. der Motorka- bel zu vermeiden. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 12: Sollwert Eingang Druck

    TUS I und STATUS II zeigt die Aktivität der Leistungsbegrenzung an. Die Aktivität der Leistungsbegrenzung wird ebenfalls in der Monitoransicht (Status Info – POWER_LIM) angezeigt. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 13: Sensorsignale

    ührt zur Abschaltung der Endstufen im Modul und +24 V zwingt die Pumpe in den Nullhub. Kabel 1: 4 x 0,5mm², abgeschirmt Teach Eingang Stecker: Rundstecker M12 x 1; 4-polig Pin 9 Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 14 Längen verfügbar. Das Sensorsignal ist ein Spannungs signal, dessen Spannungsab- fall proportional zur Leitungslänge ist. Die Länge des Kabels sollte nur so lang wie nötig gestaltet werden. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 15 3 x 0,5 mm², abgeschirmt, max. 50 m lang Stecker: nach DIN 43 650, Version AF, 4-polig Schutzart IP 65 für Spannungen bis 250 V Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 16 Kabel 3 a/b, 4: 3 x 1,5 mm², max. 50 m lang Stecker: nach DIN 43 650, Version AF, 3-polig Schutzart IP 65 für Spannungen bis 250 V Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 17 Modul bereit ist. Ein Signal größer als geführt werden. +12 V bedeutet eine logische 1, ein Signal kleiner als +2 V eine logische 0. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 18 Wird die Pumpe mit p-Q Block betrieben, aber nur eine Hubvolumenregelung gewünscht, dann ist TYPE=P zu wählen und Enable pQ (PIN 7) zu deaktivieren. Das Druckventil wird somit voll bestromt. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 19: Programmierung

    (STD, EXP, Parker EXP [Offline]) zur Verfügung. reichen Verbinden zum Modul wird der folgende Durch Doppelklick auf den jeweiligen Parame- ter öffnet sich ein Eingabefenster in dem die Bildschirm dargestellt: Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 20: Hubvolumenregelung

    Die Darstellung des Magnetstro- mes hat eine geringere Abtastrate. Durch die Pulsweitenmodulation (PMW) ist das Magnetstromsignal lediglich informativ zu verstehen und nicht zur quantitativen Bewertung heranzuziehen. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 21: Betriebsparameter

    Reglerstruktur geladen werden. Ein anderes Vorgehen kann die Unwirk- samkeit der Eingaben bewirken. TYPE (Auswahl des Reglertyps): Hubvolumenregelung Hubvolumenregelung mit überlagerter Drucksteuerung Hubvolumenregelung mit überlagerter Druckregelung Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 22: Mode - Expert (Exp)

    Temperaturbereich betrie- ben werden, kann es zu geringfügigen Abweichungen in den Grenzwerten des Sensors kommen. Mittels eines geeigneten Voltmeters können die Grenzwerte neu ermittelt werden. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 23 Bulletin MSG30-3255-INST/DE Digitales Pumpenregelmodul Einbau- und Einstellanleitung Serie PQDXXA-Z10 Eingabedialog – ohne Korrektur Ventilverhalten – ohne Korrektur Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 24 Bulletin MSG30-3255-INST/DE Digitales Pumpenregelmodul Einbau- und Einstellanleitung Serie PQDXXA-Z10 Eingabedialog – Korrektur für aufsteigende Funktionen Ventilverhalten – Korrektur für aufsteigende Funktionen Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 25 Bulletin MSG30-3255-INST/DE Digitales Pumpenregelmodul Einbau- und Einstellanleitung Serie PQDXXA-Z10 Eingabedialog – Korrektur für absteigende Funktionen Ventilverhalten – absteigende Funktionen Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 26 Pumpe und der Software beträgt 15 bar. Leistungsregelstrecke verkleinert werden. Wird der Sensor in den Pumpenausgang montiert ist der Wert auf 0 bar zu korrigie- ren. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 27 Bei Verwendung dieses Parameters ist die Nutzung der Rampenfunktion (Parameter AQ:UP, AQ:DOWN) empfohlen. Empfohlene Werte für Q:CORR: Baugröße Verdrängungsvolu- Systemdruck Q:CORR men [cm [bar] [0,01%] 1223 Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 28 Sollwertsprünge von 100 % und definieren MIN:WQ / MAX:WQ die Rampensteigung, d.h. bei niedrigeren (Sollwertskalierung Hubvolumensensor): Sollwertsprüngen verhalten sich die Ram- penzeiten proportional. MIN:WQ Einstellung der untere Grenze des Hubvolumensollwertsignals. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 29 Sensorüberwachung (SENS) er- speziellen System kann zur Optimierung fasst. der Druckfunktion beitragen. AP:UP / AP:DOWN (Rampenzeiten der Druckregelung-Steuerung): AP:UP Einstellung der Rampenzeit für steigende Drucksollwerte in ms. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 30 Der Wert 0 deaktiviert das P-Glied (Propor- tionalglied). CQ:I Einstellung der Nachstellzeit des Reglers in 0,1ms. Der Wert 0 deaktiviert das I-Glied (Integra- tor). CQ:D Einstellung der Vorhaltezeit (D-Anteil) in 0,1ms. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 31 Der Parameter ist nur bei SOLENOID = 2 („0“) zu setzen. aktiv. Die Überdeckungskompensation muss auf den Parameter OFFSETQ abgestimmt sein. 10 V 100% Eingang TRIGGER Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 32: Mode - Offline (Parker Exp)

    Die Druckregelfunktion kann mittels einem PID- Regler oder einem MR Regler realisiert werden. Aktuell wird nur der PID Regler unterstützt. PL:EFF (mechanischer Pumpenwirkungsgrad) Mechanischer Wirkungsgrad der Pumpe in 0,01 %. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 33 Integratoraktivierung des Druckreglers in 0,01%. Innerhalb der eingestellten Grenzen (be- zogen auf Sollwertendbereich) wird der Integrator aktiviert. Dies reduziert das Überschwingen des Istwertes bei Sollwert- sprüngen. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 34 P Verstärkung des Magnetstromreglers des und optimiert. Bei Verwendung dieser Hubvolumenregelventils. Ventile sollten die Parameter nicht ver- stellt werden! IPWM:Q (I Verstärkung) I Verstärkung des Magnetstromreglers des Hub- volumenregelventils. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 35: Abstimmung Der Pid Parameter

    • I sehr groß wählen. • D vergrößern bis sich eine akzeptable Dynamik • D auf Null setzen. und eine akzeptable Welligkeit in der Sollwert- folge einstellt. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 36: Wichtige Einstell- Und Diagnose-Werte

    6.5 Wichtige Einstell- und Diagnose-Werte Einstell- und Diagnose-Werte für CIP Size/Code Diagnosesignal CIP-Signal Diagnosesignal CIP-Signal G max Gmin [Volt [mA ] [Volt] -0,5 ±0,25 PVXXX 0.15 Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 37 15,0 kW / 29,0 kW x 10,0 V = 5,2 V PV046 46,1 10,0 PV063 62,1 an PIN 29 angelegt werden. PV080 75,5 PV092 86,9 PV140 133,0 PV180 168,8 PV270 247,0 PV360 331,2 Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 38: Anschlussdiagramm Für Proportional Hubvolumenregelung; Code

    Digitales Pumpenregelmodul Einbau- und Einstellanleitung Serie PQDXXA-Z10 7.1 Anschlussdiagramm für Proportional Hubvolumenregelung; Code ...FDV Basisparametersätze für FDV sind ab Modulfirmware PQDXXA-Z10-r03 und höher verfügbar. (Details zur Verkabelung siehe Seite 13 bis 15) Sollwert Hubvol., (Q ) 0... +10 V Soll 12 V oder 4...20 mA...
  • Seite 39: Anschlussdiagramm Für Proportional Hubvolumenregelung; Code

    Bereit, 24 V Freigabe Endstufe, 24 V Status I, 24 V Hubvolumen Regelventil, Code PVCF*PV** Kabel 3a zum Proportionalmagnet Kabel 1 vom LVDT/CIP Druck p Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 40: Anschlussdiagramm Für P/Q-Regler; (Alle Versionen)

    Serie PQDXXA-Z10 8.1 Anschlussdiagramm für p/Q-Regler; Codes ..UDR, ...UDK, ...UDM, ...UDS, ...UDQ, ... UDP und ...UDF Basisparametersätze für UD* sind ab Modulfirmware PQDXXA-Z10-r03 und höher verfügbar. (Details zur Verkabelung siehe Seite 13 bis 15) Sollwert Hubvol., (Q ) 0... +10 V...
  • Seite 41: Anschlussdiagramm Für P/Q-Regler; Codes (Alle Versionen)

    Druckregelkreis und Leistungsregelung) HubvolumenRegelstufe Druck Regelstufe, Code PVCM*PV** PVCM*U2** (bei Schnellentlastungsblock: Code PVCM*US**, bei Vorspann- und Schnell- Entlastungsblock: Kabel 1 vom LVDT / CIP PVCM*UP**) Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 42: Fehlersuche

    Druckstufen-Schaltung ist nicht elektrisch angesteuert; steht auf stand-by Druck. Abhilfe Wegeventil schalten lassen. Ursache Druckdifferenz am Regler zu niedrig eingestellt. Abhilfe Druckdifferenz-Einstellung prüfen und gegebenenfalls neu einstellen. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 43 Falsche Blende oder zu großes Druck-Pilotventil. Abhilfe Blende und Druckventil nach Anleitung auswählen. Ursache Dynamisch empfindliches System, Druckregler mit Druckregelventil. Abhilfe fernsteuerbaren Druckregler statt Standard-Druckregler verwenden. Parker Hannifin Manufacturing Germany GmbH & Co. KG Pump & Motor Division Europe Chemnitz, Germany...
  • Seite 44: Parker Hannifin Manufacturing Germany Gmbh & Co. Kg
