Bulletin HY11-3236-M1/DE
Installationsanleitung
Serie PCD 00A-400
Konstr.-Stand ³ 19
Elektronik für
Proportional-Druck-/
Drosselventile
Parker Hannifin
Manufacturing Germany GmbH & Co. KG
Hydraulic Controls Division Europe
Gutenbergstr. 38
41564 Kaarst, Deutschland
Tel.: 0181 99 44 43 0
Fax: 02131-513-230
E-mail: infohcd@parker.com
Copyright © 2011, Parker Hannifin Corp.
Werbung
Verwandte Anleitungen für Parker PCD 00A-400 Serie
Inhaltszusammenfassung für Parker PCD 00A-400 Serie
- Seite 1 Konstr.-Stand ³ 19 Elektronik für Proportional-Druck-/ Drosselventile Parker Hannifin Manufacturing Germany GmbH & Co. KG Hydraulic Controls Division Europe Gutenbergstr. 38 41564 Kaarst, Deutschland Tel.: 0181 99 44 43 0 Fax: 02131-513-230 E-mail: infohcd@parker.com Copyright © 2011, Parker Hannifin Corp.
- Seite 2 Aspekte der Anwendung genau untersuchen, geltenden Indus- trienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten.Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder Systemoptionen basierend auf...

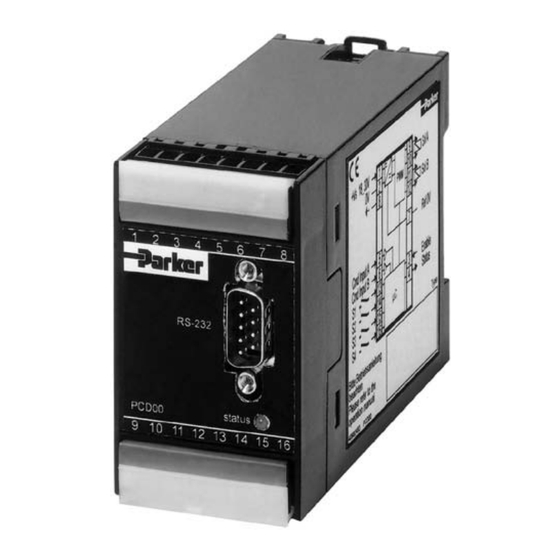

- Seite 3 Elektronik f. Prop.-Druck-/Drosselventile Installationsanleitung Serie PCD 00A-400 Parker Elektronikmodule Serie PCD00A-400 für Tragschienenmontage sind kompakt, schnell zu montieren und über steckbare Schraubanschlüsse einfach zu verdrahten. Der digitale Schaltungsauf- bau bietet neben guter Reproduzierbarkeit optima- le Anpassung an Stetig-Druck-/Stromventile über ein komfortables Bedienprogramm.
- Seite 4 Bei Anschluss von Ventilmagneten mit einer Nennspannung von 24V muss die Versorgungsspannung mind. 29V betragen. Bestellschlüssel Elektronik-Modul ohne Lage- 2 Verstärker, Konstr.- Druck-/Strom- Regelung Min/Max- Stand ventile universal Einstellungen (für Bestellung nicht notwendig) Auf/Ab-Rampen Sollwerteingänge 4 Sollwertkanäle PCD00A-3236-M1 DE.INDD CM 23.08.2011 Parker Hannifin Corporation Hydraulics Group...
-
Seite 5: Signalflussdiagramm
Kanal A (N=1) zugewiesen werden oder je zwei rufen werden können. Dabei besitzt S1 (Anschluss Kanal A bzw. B (N=2 voreingestellt). 13) höhere Priorität als S2 (Anschluss 14), und S3 PCD00A-3236-M1 DE.INDD CM 23.08.2011 Parker Hannifin Corporation Hydraulics Group... - Seite 6 0, 1, 2, 3, 4 – – Strom B-Kanal, 0=0,8A/1=3,5A/2=2,7A/3=1,8A/4=1,3A 1, 2 – Anzahl der angeschlossenen Magnete Alle Parameter werden netzausfallsicher gespeichert und sind nach einem Aufschalten der Versor- gungsspannung sofort gültig. PCD00A-3236-M1 DE.INDD CM 23.08.2011 Parker Hannifin Corporation Hydraulics Group...
- Seite 7 Selbstverständlich sind auch Kombinationen und Modifikationen der Beispiele möglich. Es muss nur die Priorität der Schalteingänge vor den Analogeingängen beachtet werden! Über Parameter N=1 können alle vier Schalteingänge Kanal A zugewiesen werden. PCD00A-3236-M1 DE.INDD CM 23.08.2011 Parker Hannifin Corporation Hydraulics Group...
- Seite 8 (P6) 1,3A (4) u. P3=80,7 1,3A (4) 2,7A (2) 2,7A (2) 1,3A (4) 1,3A (4) VBY/VMY 0,8A (0) 0,8A (0) 2,7A (2) 2,7A (2) Bitte Versorgungsspannungsbereich beachten (siehe technische Daten). Abmessungen PCD00A-3236-M1 DE.INDD CM 23.08.2011 Parker Hannifin Corporation Hydraulics Group...
- Seite 9 Maximale Leitungslänge = 50 m. Es dürfen keiner- lei andere Leitungen innerhalb der abgeschirmten Verbindungsleitungen zur Baugruppe geführt wer- den. Die Leitungsabschirmungen sind beidseitig zu erden (s. Abschnitt “Erdung“), wobei keine Masseschleifen entstehen dürfen. PCD00A-3236-M1 DE.INDD CM 23.08.2011 Parker Hannifin Corporation Hydraulics Group...
