Bulletin MSG11-5715-603/DE
Betriebsanleitung
Serie PZD00A-40X
Konstr.-Stand ≥ 40
Elektronik zur
Sollwertführung
Parker Hannifin
Manufacturing Germany GmbH & Co. KG
Industrial Systems Division Europe
Gutenbergstr. 38
41564 Kaarst, Deutschland
E-mail: isde.kaarst.support@support.parker.com
Copyright © 2022, Parker Hannifin Corp.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Parker PZD00A-40 Serie
Inhaltszusammenfassung für Parker PZD00A-40 Serie
- Seite 1 Bulletin MSG11-5715-603/DE Betriebsanleitung Serie PZD00A-40X Konstr.-Stand ≥ 40 Elektronik zur Sollwertführung Parker Hannifin Manufacturing Germany GmbH & Co. KG Industrial Systems Division Europe Gutenbergstr. 38 41564 Kaarst, Deutschland E-mail: isde.kaarst.support@support.parker.com Copyright © 2022, Parker Hannifin Corp.
-
Seite 2: Achtung - Verantwortung Des Anwenders
Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten. -
Seite 3: Inhaltsverzeichnis
Beschriftungen, Typenschilder Arbeiten an der Elektronik Wichtige Hinweise Bestimmungsgemäße Verwendung Allgemeine Hinweise Haftung Lagerung Montage / Installation Lieferumfang Montage Einsatzgrenzen Elektrischer Anschluss Elektrische Beschaltung Betriebshinweise Bediensoftware Programminstallation Bedienung der Software Einstellparameter Fehlermeldungen Wartung Störungsbehebung PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... -
Seite 4: Einführung

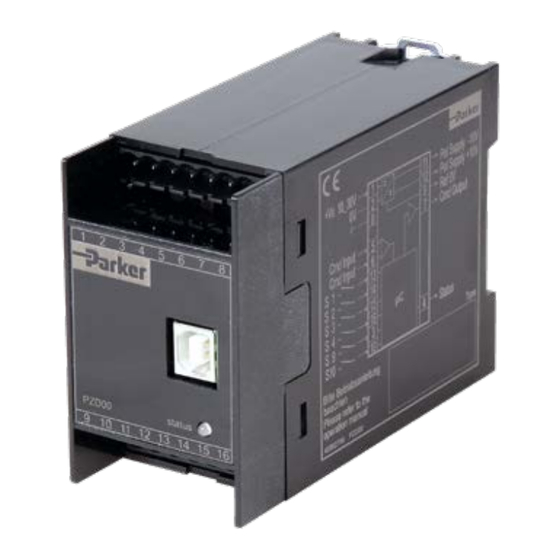

Elektronik zur Sollwertführung Betriebsanleitung Serie PZD00A-40X 1. Einführung Parker Elektronikmodule Serie PZD00A-400 für le Anpassung der Sollwertführung über ein kom- Tragschienenmontage sind kompakt, schnell zu fortables Bedienprogramm. Die Elektronik kann montieren und über steckbare Schraubanschlüsse sowohl vor Stetigventile mit integrierter Elektronik einfach zu verdrahten. -
Seite 5: Blockschaltbild
• Differenz-Eingangsstufe mit verschiedenen Sig- EMV-Vorschriften naloptionen • komfortables PC-Bedienprogamm • Ausgangsstufe mit verschiedenen Signaloptio- • PC Bedienprogramm, kostenlos: www.parker.com/isde – siehe 'Support' oder di- • Statusausgang rekt unter www.parker.com/propxd. • Sechs parametrierbare Sollwertrampen sowie • optionale Technologiefunktion "Linearisierung" Vier-Quadranten-Rampenfunktion •... -
Seite 6: Technische Daten
EN IEC 61000-6-2, EN IEC 61000-6-4 Anschluss Schraubklemmen 0,2...2,5 mm , steckbar Anschlussleitungen ] 0,5 gemeinsam abgeschirmt Leitungslänge max. [m] 50 Optionen Technologiefunktion Per Software einstellbare Übertragungsfunktion mit 10 Kompensations- Code 1 punkten zur Linearisierung der Ventileigenschaften PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... -
Seite 7: Signalflussdiagramm
Elektronik zur Sollwertführung Betriebsanleitung Serie PZD00A-40X 1.7 Signalflussdiagramm PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... -
Seite 8: Sicherheitshinweise
Elektronik nicht zerlegen! Bei Verdacht auf Defekt ist die Elektronik an das Werk zu senden. 3.4 Lagerung Im Falle einer Zwischenlagerung ist die Elektronik vor Verschmutzung, Witterungseinflüssen und me- chanischer Beschädigung zu schützen. PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... -
Seite 9: Montage / Installation
Emissionen Montage: (1) Modul mit der Tragschienen- können zu Betriebsstörungen und zum Aus- führung an die Unterkante fall führen! Betriebsgrenzen unter „Techni- der Schiene ansetzen. sche Daten“ beachten! (2) Modul nach oben einrasten. PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... -
Seite 10: Elektrischer Anschluss
Der Erdleiter von Anschluss 8 der sowie die Leitungsschirme sind im Schaltschrank mit der Schutzerde zu verbinden. Zur Verhinde- rung von Erdschleifen sollte zwischen Schalt- schrank und Maschine ein nieder-ohmiger Potentialausgleich vorhanden sein (Leitungs- querschnitt >10 mm²). PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... - Seite 11 Widerstandswert des Potentiometers im Be- Das externe Potentiometer wird über den Aus- gang „Potentiometerspeisung“ gespeist. Um reich von 5...10 kOhm liegen, eine Nennleis- diesen Ausgang nicht zu überlasten, sollte der tung von 0.1 W ist ausreichend. PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
- Seite 12 Fehlerinformation zur MUR - Empfehlung NE43. Die Sollwert-Kabel- Verfügung steht, welche entsprechend aus- bruchüberwachung kann bei Bedarf über den gewertet werden kann. Im vorliegenden Fall Parameter E19 abgeschaltet werden. wird dadurch der Statusausgang abgeschal- PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
- Seite 13 Potential liegen, daher sind offene Kanä- etwaiges Signal am externen Signaleingang sum- le mit 0 V-Potential zu verbinden. miert. Die Summe der Signalwerte ist auf 100 % begrenzt. Anschlussplan Kanalabruf interne Sollwerte PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
- Seite 14 Verstärkermodule sowie ventilintegrierter Elektro- Die Option für das Ausgangssignal ist entspre- nikverstärker verwendet werden kann. Es sind ver- chend den Anforderungen der nachgeschalte- ten Elektronik zu wählen. Anschlussplan Spannungsausgang +10...0...-10 V PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
- Seite 15 Teilweise ist eine abgeschirmte Ausführung Sollwertführung über PZD00A-40X an Prop.-We- der Verdrahtung erforderlich. Aus Gründen geventil mit integrierter Elektronik (D*FP). Sollwert- der Übersichtlichkeit wurde nachstehend auf vorgabe durch Potentiometer. die entsprechende Darstellung verzichtet. PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
-
Seite 16: Betriebshinweise
Diskette oder Festplatte ist ebenso möglich Elektronik über USB Schnittstelle wie das Ausdrucken oder Speichern als Text-Datei Die Software kann unter www.parker.com/isde zur weitergehenden Dokumentation. Gespeicherte im Bereich "Support" oder direkt unter Parametersätze können jederzeit geladen und ge- www.parker.com/propxd kostenlos herunterge-... - Seite 17 USB Serial Port des Moduls identifizieren, indem man das Kabel des Moduls abzieht - der entspre- chende Eintrag im Gerätemanager verschwindet. Steckt man es anschließend wieder ein, erscheint auch der Eintrag mit dem gesuchten USB Seri- al Port wieder. PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
-
Seite 18: Programminstallation
(u. U. ist eine manuelle Identifikation über Passwortabfrage gesichert. Das Passwort lautet die Schaltfläche „alle empfangen“ erforderlich). „parker“ und kann nicht geändert werden. Im Be- • Über das Menü „options/Optionen“ unter „lan- triebsmodus „Expert“ wird zusätzlich zur Schaltflä- guage/Sprache“ die gewünschte Sprachversion che „Grundparameter“, mit dem die eingestellten... -
Seite 19: Einstellparameter
4-20 mA: 1 1 = ±10 V Option Sollwertausgang — 2 = ±20 mA 1 = ±10 V 3 = 4-20 mA 0 = prioritätsabhängig Option interne Sollwertverknüpfung — 0 = prioritätsabhängig 1 = additiv PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... - Seite 20 Sollwertoption von 4...20 mA. Sollwert Einstellung der Signaloption für den Sollwertausgang. Zur Anpassung des Sollwertausganges an die Eingangssignalart. Option Sollwertausgang Einstellung der Konjunktion für die internen Sollwerte. Option interne Sollwert- Zur Anpassung der Sollwertverknüpfung. verknüpfung PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
- Seite 21 Zur Vermeidung von Schaltschlägen. Einstellung der Rampenfunktion für die internen Sollwerte. Rampenfunktion interne Sollwerte Zur Anpassung der Rampenfunktionalität. Einstellung der Ansprechschwelle für den MIN-Hubsprung. Ansprechschwelle MIN Zur Anpassung der Ansprechempfindlichkeit für den Hubsprung. PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
-
Seite 22: Fehlermeldungen
Parameter aus der linksseitigen Bildschirm-ansicht des Programms überschrieben. Dateiname.pxd besteht bereits. Der Dateiname existiert bereits im angegebenen Verzeichnis. Wählen Sie einen anderen Namen, ein anderes Verzeichnis, oder überschreiben Möchten Sie die Datei ersetzen? Sie die bestehende Datei mit „OK“. PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... -
Seite 23: Wartung
Statusanzeige in Form einer Leuchtdiode PZD00 status erfolgt. 10 11 12 13 14 15 16 Funktionszuordnung Betriebszustand LED-Anzeige kein Fehler grün keine Betriebsspannung Kabelbruch Sollwert (nur für Option 4...20 mA) interner Prozessorfehler PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation... - Seite 24 Elektronik zur Sollwertführung Betriebsanleitung Serie PZD00A-40X PZD00A 5715-603 DE.indd 12.05.22 Parker Hannifin Corporation...
