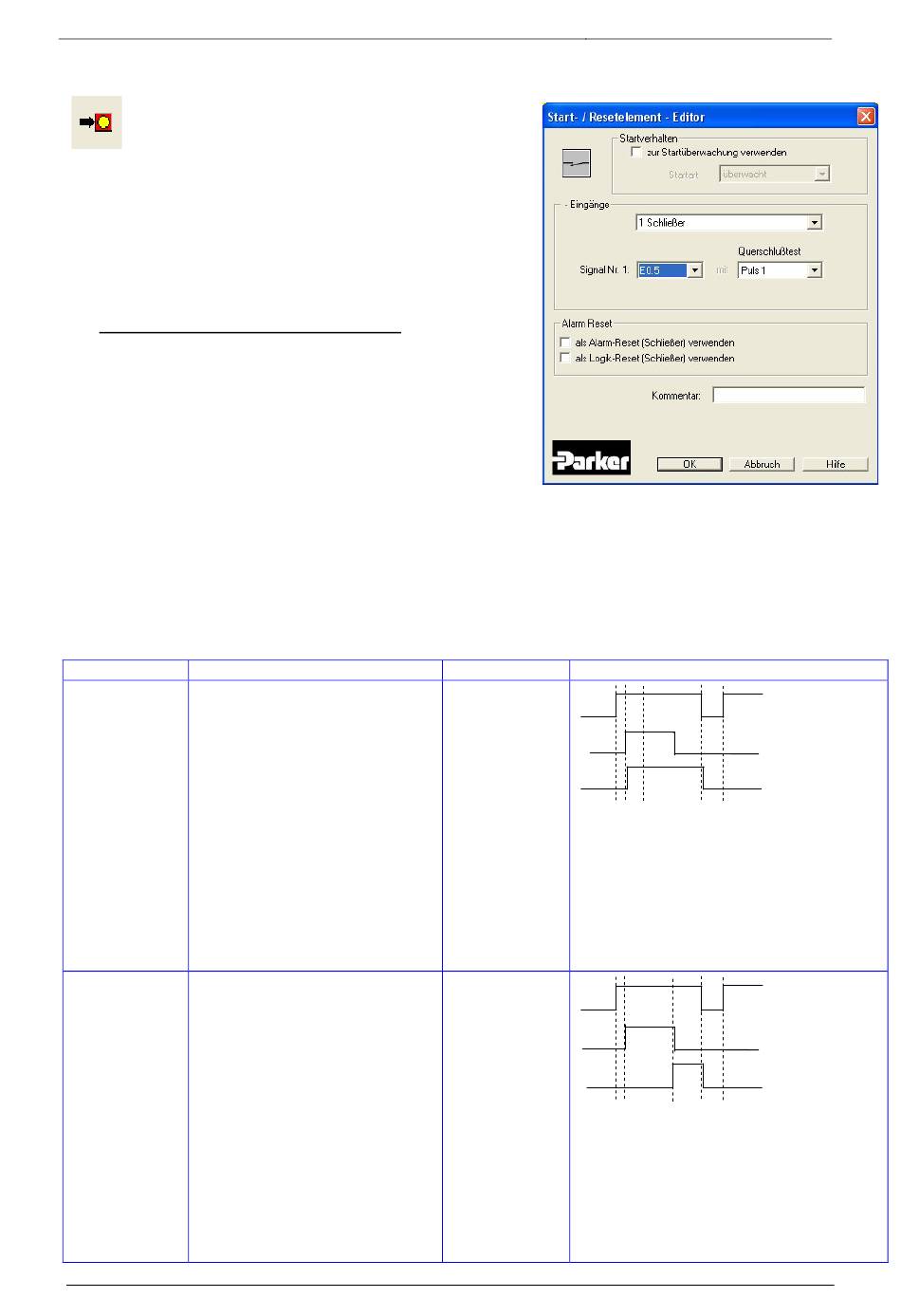

16.9 Start- u. RESET-Element
Dieses Eingangselement bietet sowohl
erweiterte Überwachungsfunktionalität, als
auch die Möglichkeit einen auftretenden Alarm
zurückzusetzen.
zur Startüberwachung verwenden
Bei aktivierter Startüberwachung wird
automatisch ein AWL Codesegment zur
Überwachung eines zugeordneten
Eingangssegments beim Neustart oder Alarm-
Reset einer zu überwachenden
Anlage/Maschine erzeugt.
Diese funktionale Überprüfung eines Peripherieelements (z.B. Bestätigen des Not-
Aus Schalters) soll dessen Funktionalität beim Start der Anlage sicherstellen.
Auflistung der Stararten anhand eines Zustimmtasters:
Startart
Startart
Manueller
Manueller Start nach Geräte-
Start (von
Reset.
Hand)
Ausgang des Eingangselements
wird 1, wenn Sicherheitskreis
gemäß Definition Schalterart
geschlossen/aktiv und
Starttaster 1 x gedrückt wurde.
Ausgang wird zu 0 nach
Sicherheitskreis offen.
E1: Schaltfunktion
E2: Start-Taster
y1: Hilfsmerker 1
y2: Hilfsmerker 2
y3: Hilfsmerker 3
Über-
Manueller Start nach Geräte-
wachter
Reset mit Überwachung des
Start
Startkreises auf statisches 1-
Signal.
Ausgang des Eingangselements
wird 1, wenn Sicherheitskreis
gemäß
geschlossen/aktiv
Starttaster 1 x gedrückt und
wieder losgelassen wurde.
Ausgang wird zu 0 nach
Sicherheitskreis offen.
E1: Schaltfunktion
E2: Start-Taster
Funktion
Definition
Schalterart
und
190-120211N2 September 2013
AWL
LD E1
ST MX.y1
LD MX.y1
AND E2
S MX.y2
LD NOT MX.y1
R MX.y2
LD MX.y2
AND MX.y1
ST MX.y3
LD E1
ST MX.y1
LD MX.y1
AND E2
S MX.y2
LD NOT MX.y1
R MX.y2
LD MX.y2
AND MX.y1
AND NOT E2
S MX.y3
Schema
Schaltfunktion
Start-Taster
Ausgang
Schaltfunktion
Start-Taster
Ausgang
