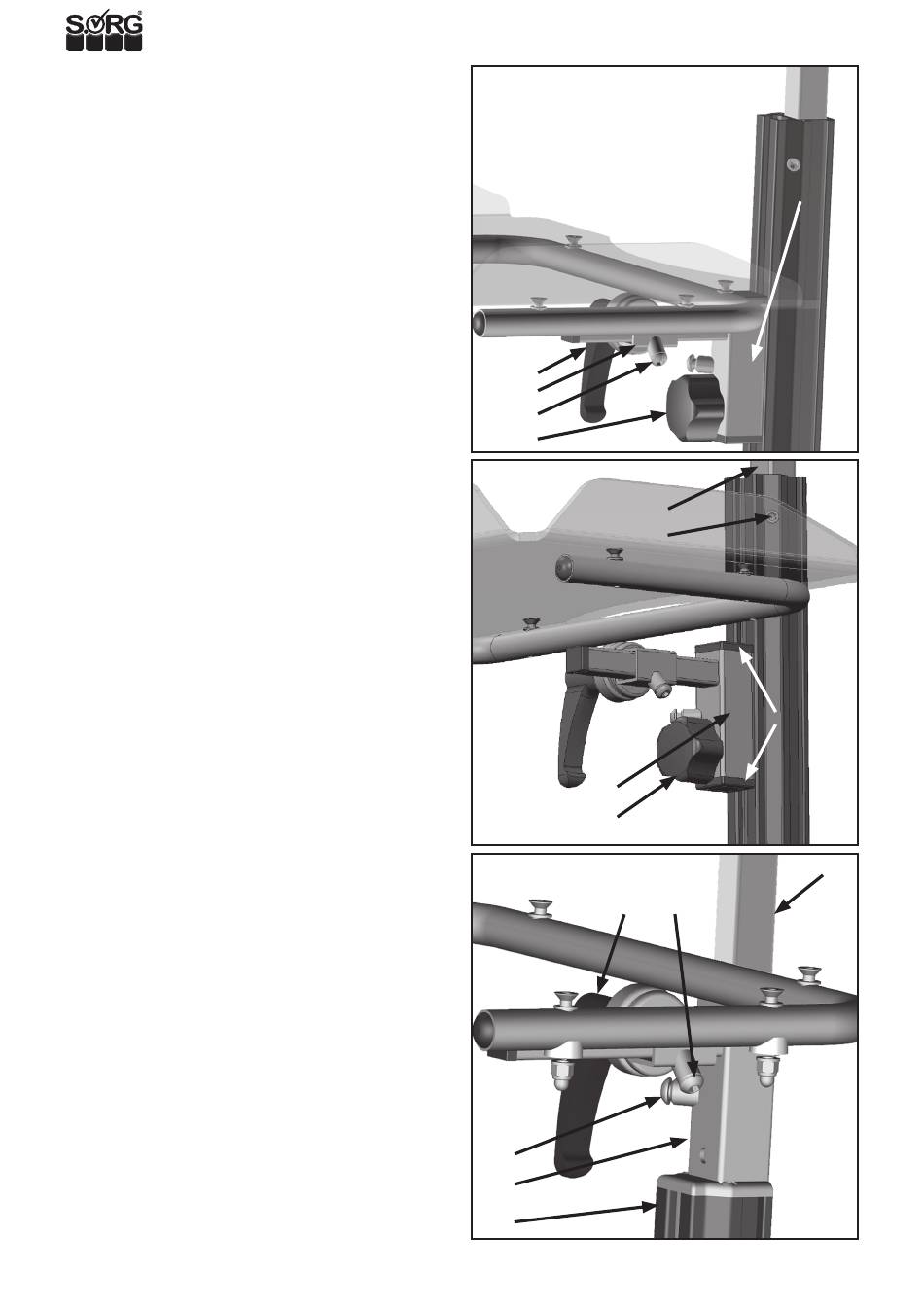

2.12 BAUGRUPPE THERAPIETISCH

Der Therapietisch wird werkseitig an der Mittelsäule befes-
tigt (Standard-Montage), kann aber in der Höhe variiert und
auch am Halter der Brustpelotte montiert werden.
2.12.1 Standardmontage an der Mittelsäule
(1) Zum Anpassen der Höhe:
• Lösen Sie den Strerngriff (A),
• verschieben Sie den Thearpietisch am Halter (B)
• und drehen Sie den Strerngriff (A) wieder fest zu.
(1) Zum Anpassen der Distanz:
• Lösen Sie die Stellschraube (C),
• bringen Sie den Thearpietisch am Halter (D) in die
gewünschte Distanz und
• drehen Sie die Stellschrauben (A) wieder fest zu.
(1) Zum Anpassen des Neigungswinkels:
• Lösen Sie den Klemmhebel (E),
• bringen Sie den Thearpietisch in die gewünschte
Neigung und
• drehen Sie den Klemmhebel (E) wieder fest zu.

2.12.2 Montage am Brustpelottenhalter

Zum Umbauen auf die Befestigung am Brustpelottenhal-
ter (hohe Montage):
• (2) Entfernen Sie den Sterngriff (A) inkl. dem Nut-
stein und den Lamellenkappen (B).
• Lösen Sie die Stellschraube (C) und ziehen Sie den
Halter (D) der Brustpelotte nach oben heraus.
• (3) Stecken Sie den Halter (E) des Thearpietisches
auf den Halter (F) der Brustpelotte und
• stecken Sie den Brustpelottenhalter (F) wieder in
die Mittelsäule (G).
• Drehen Sie die Stellschraube (H) in der passenden
Höhe wieder fest zu.
(3) Zum Anpassen der Höhe:
• Lösen Sie die Stellschraube (H),
• verschieben Sie den Thearpietisch am Halter (B)
und
• drehen Sie die Stellschraube (H) wieder fest zu.
(3) Zum Anpassen der Distanz:
• Lösen Sie die Stellschraube (I),
• bringen Sie den Thearpietisch in die gewünschte
Distanz und
• drehen Sie die Stellschrauben (I) wieder fest zu.
(3) Zum Anpassen des Neigungswinkels:
• Lösen Sie den Klemmhebel (J),
• bringen Sie den Thearpietisch in die gewünschte
Neigung und
• drehen Sie den Klemmhebel (J) wieder fest zu.
20
(1)
(E)
(D)
(C)
(A)
(2)
(D)
(C)
(E)
(A)
(3)
(J)
(H)
(E)
(G)
(B)
(B)
(F)
(I)
