Boogie
3.10 KNIEPELOTTEN MIT ANLAGEBÜGEL
ACHTUNG
VOR DER ERSTEN BENUTZUNG DES STEHTRAINERS MÜS-
SEN DIE KNIEPELOTTEN WEITESTGEHEND AUF DIE INDI-
VIDUELLEN MASSE DES KINDES/JUGENDLICHEN EINGE-
STELLT WORDEN SEIN. WENN DER BENUTZER IM STEH-
TRAINER STEHT, DÜRFEN LEDIGLICH FEINJUSTIERUNGEN
VORGENOMMEN WERDEN.
INFORMATION
Wir empfehlen Breite und Scherwinkel der Anlagebügels
VOR der ersten Nutzung auf das Maß des Benutzers ein-
zustellen. Dazu entfernen Sie bitte die Kniepelotten.

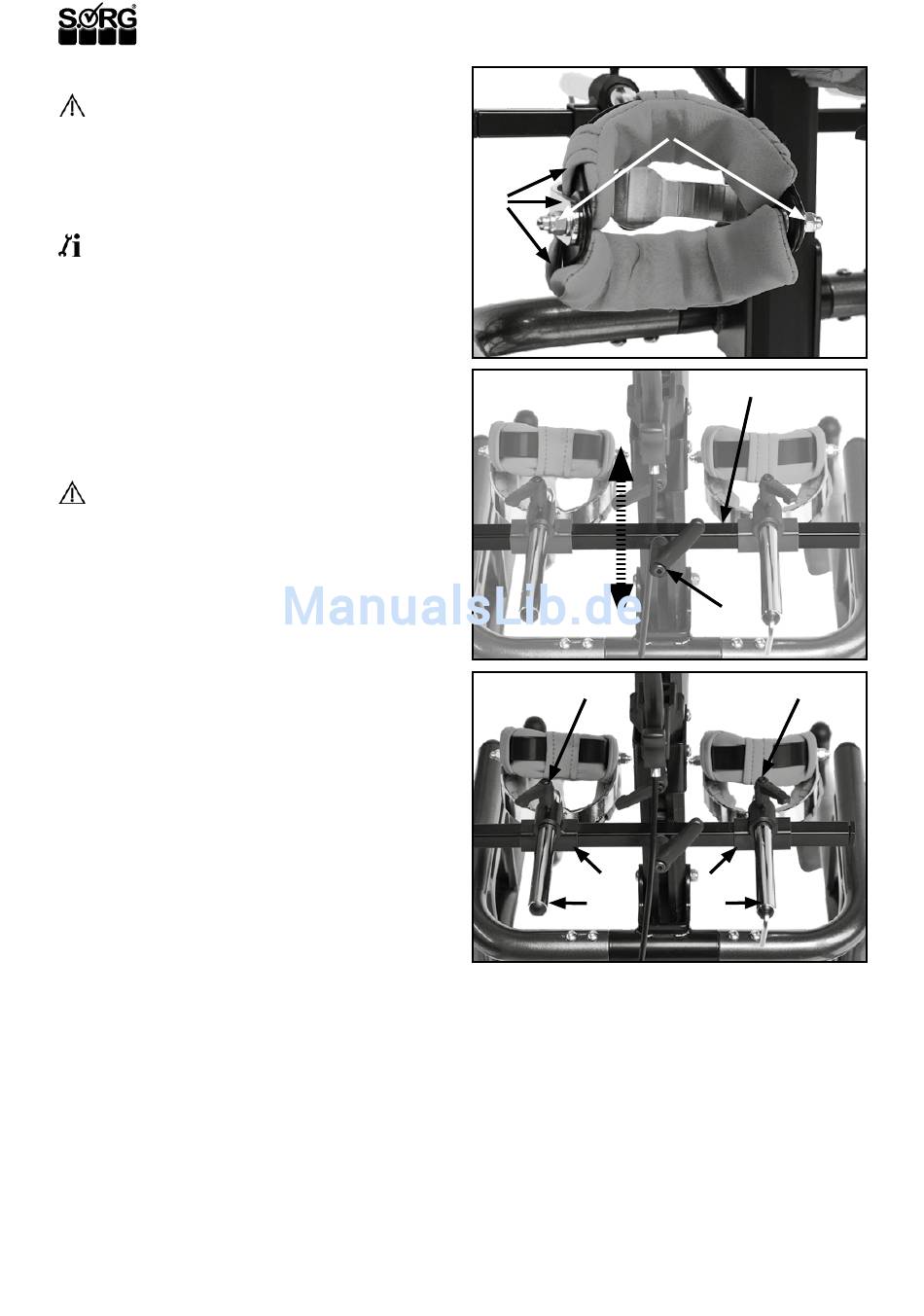

3.10.1 Anpassen der Pelottenbreite

(1) Die Bügel (A) der Kniepelotte können gebogen werden.
• Drücken Sie die Bügel (A) an beiden Muttern (B)
auf das gewünschte Maße auseinander bzw.
zusammen.
• Testen Sie anschließend am Benutzer die Passge-
nauigkeit der Kniepelotten.
ACHTUNG VERLETZUNGSGEFAHR
DRÜCKEN SIE DIE BÜGEL NUR DANN ZUSAMMEN, WENN
DIE PELOTTE „LEER" IST. UMGEKEHRT DÜRFEN SIE DAS
KNIE DES BENUTZERS NICHT IN EINE ZU ENGE PELOTTE
QUETSCHEN UM SIE ZU VERBREITERN.

3.10.2 Anpassen des Scherwinkels

(1) Zum Ändern des Scherwinkels:
• Lösen Sie beide Muttern (B) der Pelotte auf der In-
nen- und Außenseite,
• bringen Sie die Bügel (A) in den gewünschten Winkel
• und drehen Sie alle Muttern (B) wieder fest zu.
• Testen Sie am Benutzer die Passgenauigkeit der
Kniepelotten.
• Anschließend montieren Sie die Kniepelotten wie-
der an den Boogie Drive.
3.10.3 Anpassen der Höhe
(2) Zum Anpassen der Höhe:
• Lösen Sie den Klemmhebel (A),
• verschieben Sie den kompletten Träger der Knie-
pelotten (B) in die gewünschte Position und
• drehen Sie den Klemmhebel (A) wieder fest zu.

3.10.4 Anpassen der Tiefe

(3) Zum Anpassen der Tiefe:
• Lösen Sie die Klemmhebel (A),
• verschieben Sie den kompletten Träger der Knie-
pelotten (B) in die gewünschte Position und
• drehen Sie den Klemmhebel (A) wieder fest zu.

3.10.5 Anpassen des Abstandes

(4) Zum Anpassen des Abstandes:
• Lösen Sie den Klemmhebel (A),
• verschieben Sie die Halter (C) der Kniepelotten in
die gewünschte Position und
• drehen Sie den Klemmhebel (A) wieder fest zu.
18
(1)
(A)
(2)
(A)
(3)
(C)
(B)
(4)
(B)
(B)
(A)
(A)
(C)
(B)
